großflächiger Kondensator aus Kältekupferrohr nach DIN 8905 und DIN 1786, mit mechanisch
aufgepressten Alu-Lamellen, mit verbesserter Wärmeübertragung, für R 407 C geeignet,
geschützt durch Lufteintrittsgitter und Luftaustrittsgitter
•
Kältekreis gereinigt, getrocknet und evakuiert,
•
vorgefüllt mit Kältemittel R 410A für die maximale Rohrleitungslänge
•
Dampfdom als Flüssigkeitsabscheider zum Schutz des Kompressors
•
Invertergeregelter Kondensatorlüfter als Axiallüfter, statisch und dynamisch ausgewuchtet und
schwingungsfrei gelagert, mit thermischer Überlastsicherung, mit Berührungsschutz
•
Für jede Inneneinheit Absperrventile mit Bördelanschluss und Schraderventil
•
Die Einspritzung erfolgt über elektronische Expansionsventile in der Außeneinheit
Elektrik:
Integrierter Schaltkasten, bestehend aus:
•
Klemmleiste für Zuleitung, Verbindunsgsleitung
•
Zugentlastungen für Zuleitung und Steuerkabel
•
Schaltplan abriebfest angebracht
2. Installation
2.1 Standort der Inneneinheiten
Wählen Sie den Standort der Geräte unter Berücksichtigung der folgenden Überlegungen.

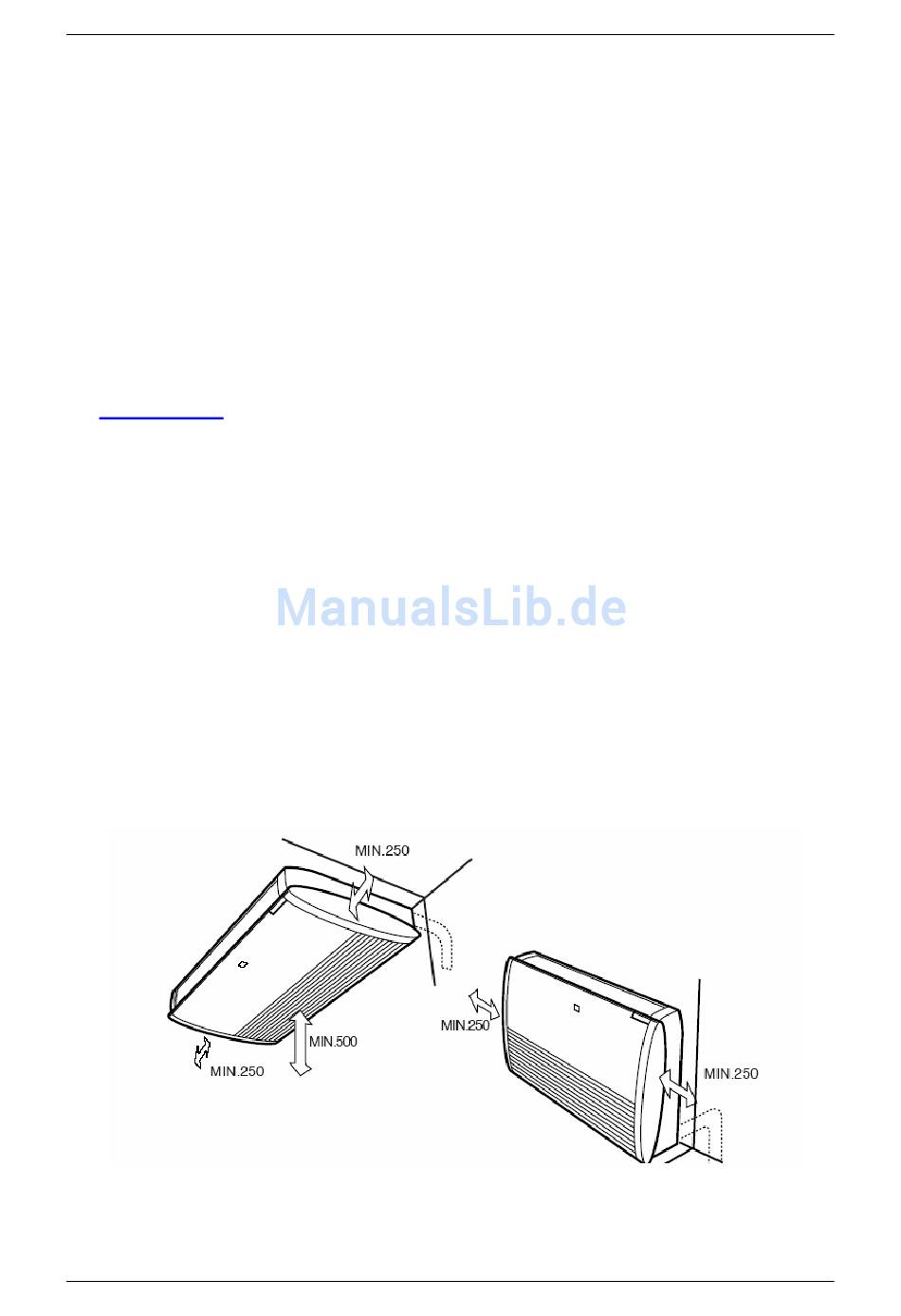

1. Das Gerät sollte mit einem umlaufenden Abstand (siehe Bild, Maße in mm) zu anderen
Gegenständen aufgestellt werden, um die Luftzirkulation und die Zugänglichkeit für
Wartungsarbeiten zu gewährleisten. Der Aufstellungsort muss gut belüftet sein.
2. Die Vorderseite des Luftaus- und des Lufteinlasses sollte frei von Hindernissen sein und die Zuluft
sollte sich im ganzen Raum ausbreiten können.
3. Die Wand/Decke, an der das Innengerät befestigt wird, sollte stabil genug sein, um nicht
mitzuschwingen und Lärm zu verursachen.
4. Lassen Sie nichts am und um den Lufteinlass liegen, denn sonst kann die Luftansaugung
behindert werden.
5. Inneneinheiten dürfen grundsätzlich nicht über elektrischen Geräten montiert werden, da bei
Störungen Kondenswasser austreten und dadurch ein Schaden entstehen kann.
