Ansicht Von Oben; Ansicht Von Vorn - Sharp GS-XP 12 FR Installationsanleitung

Stand 04.06.2007

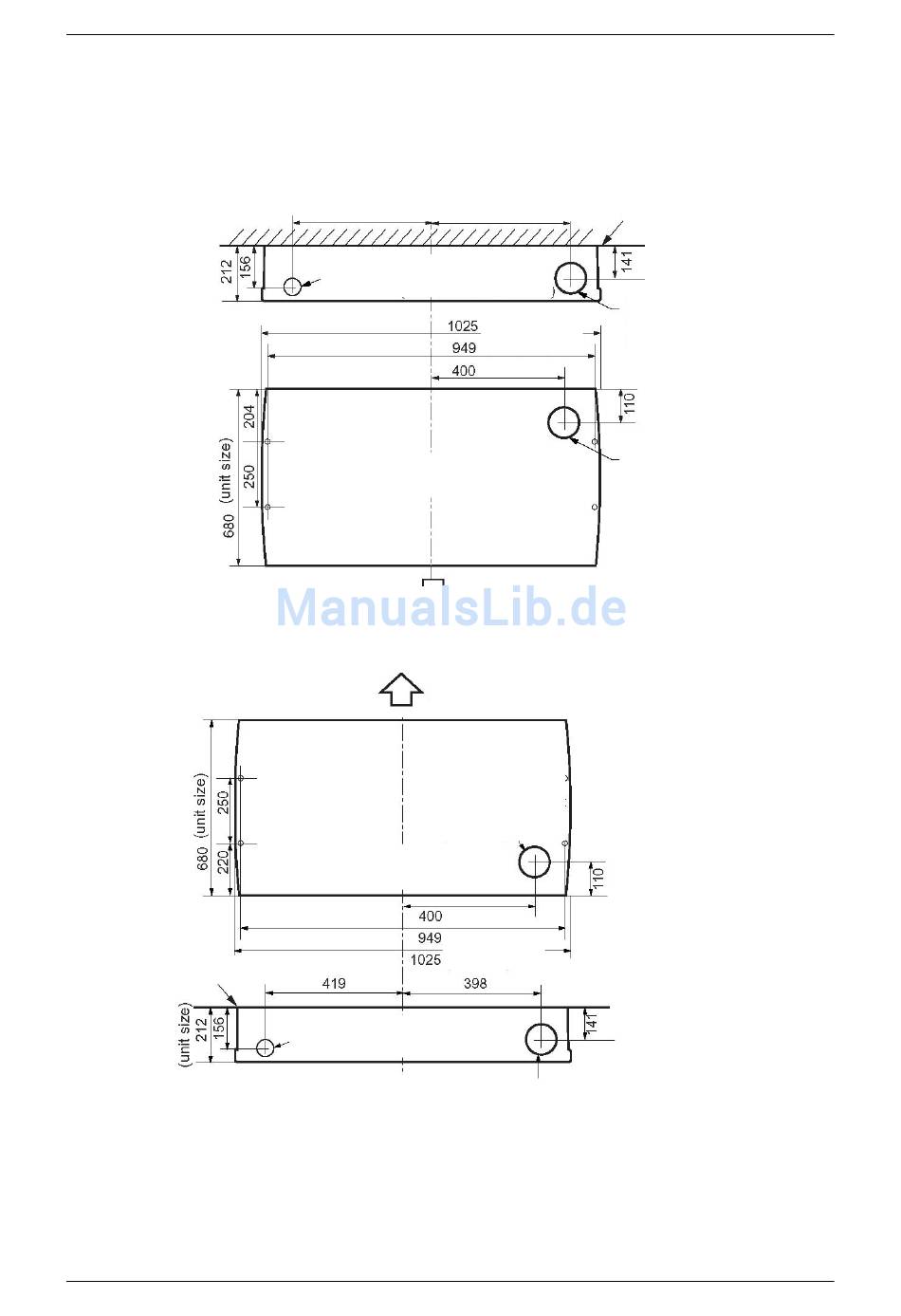

2.3.1.1 GS-XP 12 FR
Montage unter der Decke:
Montage an der Wand
Wand
Dokumentation_Stand-Wand-Unterdeckenmodell_Sharp_GS-XP_webSeite 10 von 23 Seiten
419
Loch für Kondensatabführung
(D=50 mm)

Ansicht von oben

Ansicht von vorn

Loch für Kondensatabführung
(D=50 mm)
Ansicht von oben
398
Gerätebreite
Lochabstand
Luftaustritt
Luftaustritt
Loch für
Kälterohre und
Kondensabführu
ng
(D=80mm)
Lochabstand
Gerätebreite
Loch für Kälterohre und
Kondensabführung
(D=80mm)
Decke
Loch für Kälterohre und
Kondensabführung
(D=80mm)
Loch für Kälterohre und
Kondensabführung
(D=80mm)
