2.3.1.2 GS-XP 18, 24, 27 FR

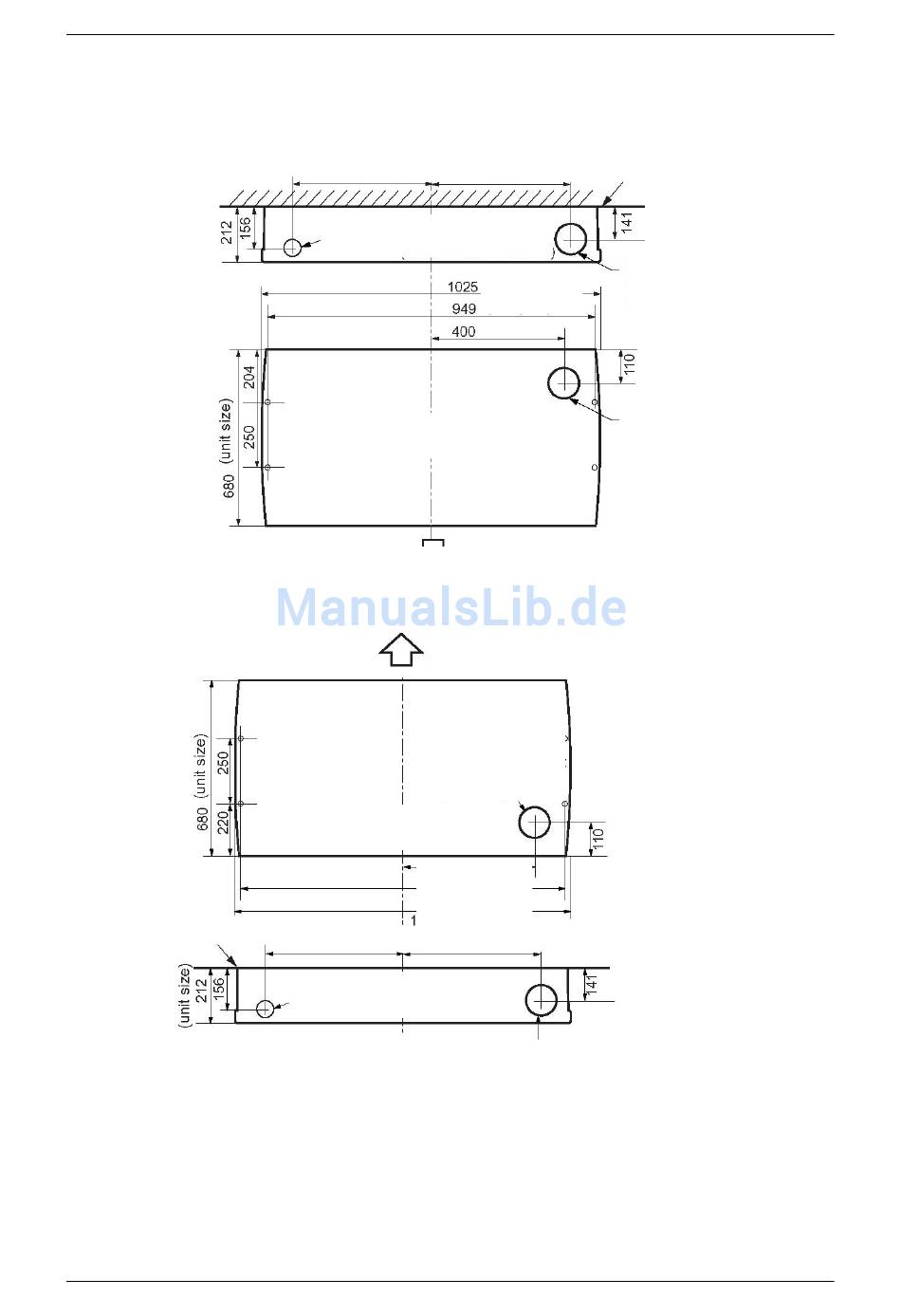

Montage unter der Decke:
Montage an der Wand
Wand
Dokumentation_Stand-Wand-Unterdeckenmodell_Sharp_GS-XP_webSeite 11 von 23 Seiten
547
Loch für Kondensatabführung
(D=50 mm)
Ansicht von oben
Ansicht von vorn
538
1224 (Lochabstand)
1300 (Gerätebreite)
547
Loch für Kondensatabführung
(D=50 mm)
Ansicht von oben
535
Gerätebreite
Lochabstand
Luftaustritt
Luftaustritt
Loch für
Kälterohre und
Kondensabführu
ng
(D=80mm)
535
Loch für Kälterohre und
Kondensabführung
(D=80mm)
Decke
Loch für Kälterohre und
Kondensabführung
(D=80mm)
Loch für Kälterohre und
Kondensabführung
(D=80mm)
