Stand 04.06.2007
2.4.2

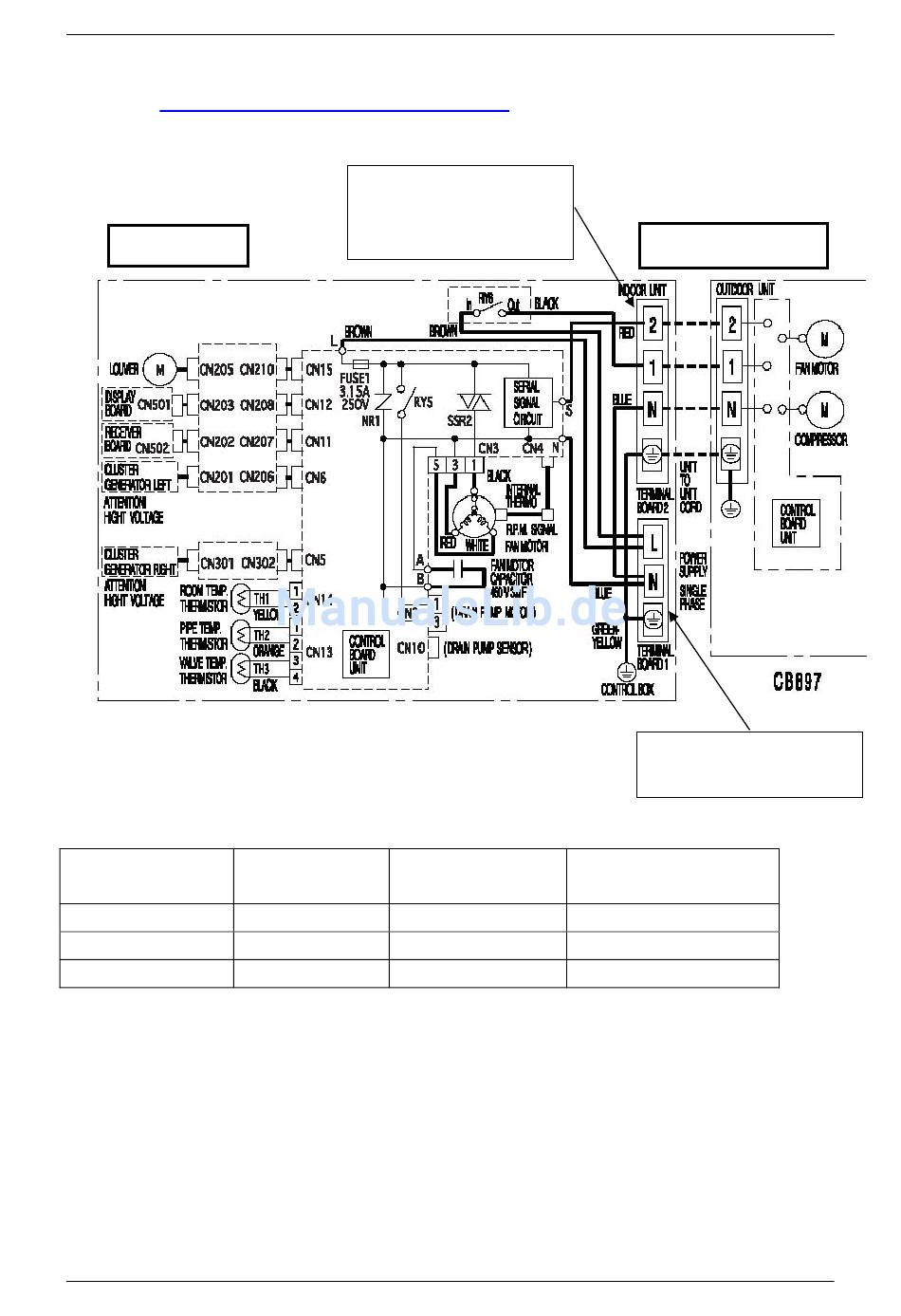

Externe Verdrahtung AE-X 18, 24, 27 FR

Inneneinheit
AE-XR 18 FR
AE-XR 24 FR
AE-XR 27 FR
* Achtung: Die Dimensionierung der Zuleitung ist in Übereinstimmung mit dem örtlichen
Energieversorger und den einschlägigen Vorschriften vorzunehmen!
1.
Die Zuleitung ist zur Inneneinheit zu führen und dort auf die Klemmleiste aufzulegen und
festzuziehen.
2.
Dazu ist ist der Elektroschaltkasten auszubauen (Luftansauggitter ausbauen, Schaltkasten heraus
nehmen, Schaltkastendeckel abschrauben)
3.
Das Verbindungskabel wird von der Inneneinheit zur Außeneinheit geführt und dort aufgeklemmt.
Dabei sind die Klemmenbezeichnungen zu beachten (PE, N, 1, 2).
Dokumentation_Stand-Wand-Unterdeckenmodell_Sharp_GS-XP_webSeite 14 von 23 Seiten
Elektrische
Verbindungsleitung
2, 1, N, PE
Zuleitung* Verbindungs-
(mind.) leitung
2
3 x 2,5 mm 4 x 2,5 mm
2
3 x 2,5 mm 4 x 2,5 mm
2
3 x 2,5 mm 4 x 2,5 mm
Außeneinheit
Elektrische Zuleitung
(230 V), L, N, PE
Absicherung träge
(bauseits) [A]
2
16
2
20
2
20
