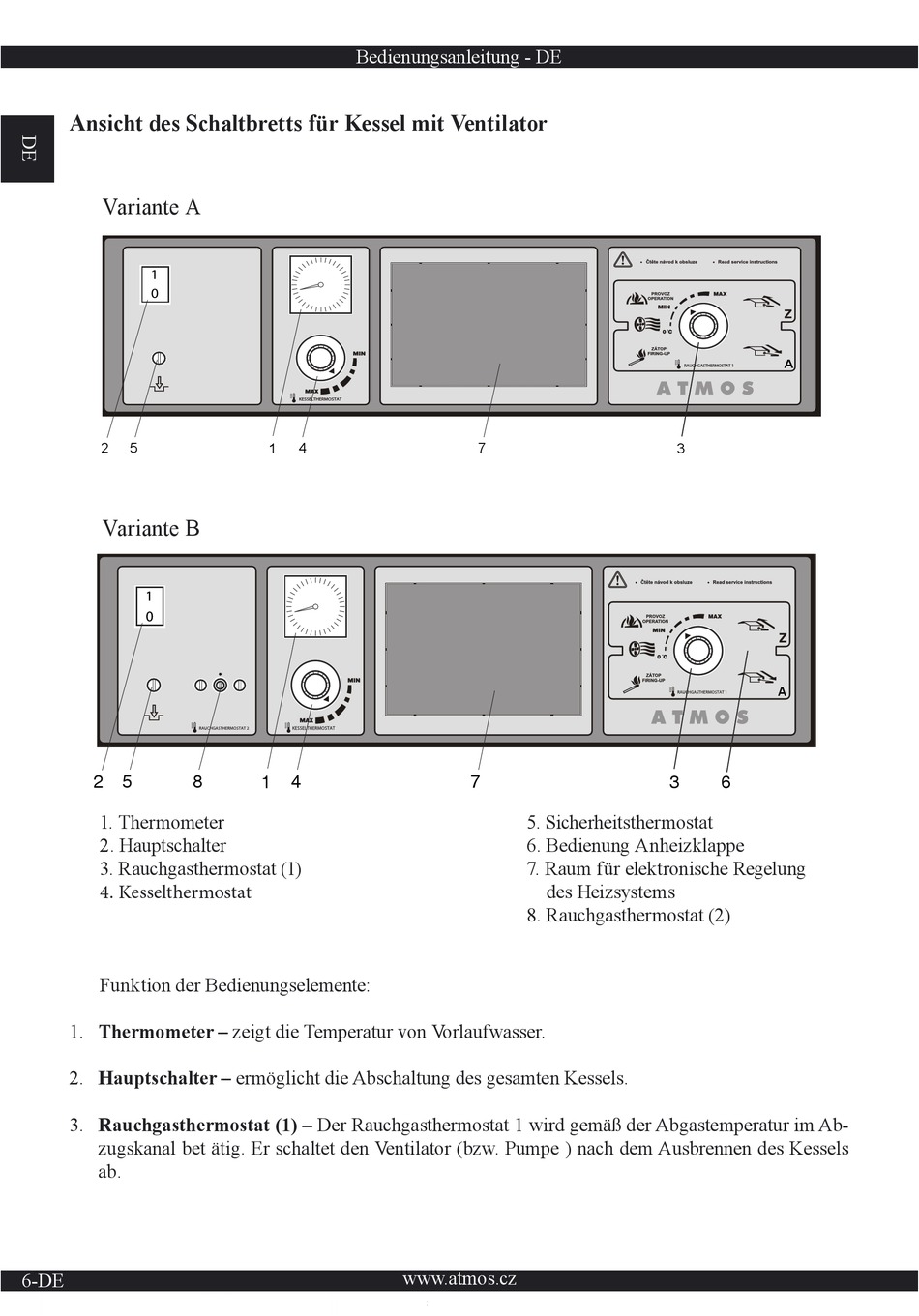

Ansicht des Schaltbretts für Kessel mit Ventilator
Variante A
�
�
2
5
Variante B
2
5
8
1. Thermometer
2. Hauptschalter
3. Rauchgasthermostat (1)
4. Kesselthermostat
Funktion der Bedienungselemente:
1. Thermometer – zeigt die Temperatur von Vorlaufwasser.
2. Hauptschalter – ermöglicht die Abschaltung des gesamten Kessels.
3. Rauchgasthermostat (1) – Der Rauchgasthermostat 1 wird gemäß der Abgastemperatur im Ab-
zugskanal bet ätig. Er schaltet den Ventilator (bzw. Pumpe ) nach dem Ausbrennen des Kessels
ab.
6-DE
Bedienungsanleitung - DE
����������������
4
1
1
4
www.atmos.cz
7
7
5. Sicherheitsthermostat
6. Bedienung Anheizklappe
7. Raum für elektronische Regelung
des Heizsystems
8. Rauchgasthermostat (2)
A
��������������������
3
A
3
6
