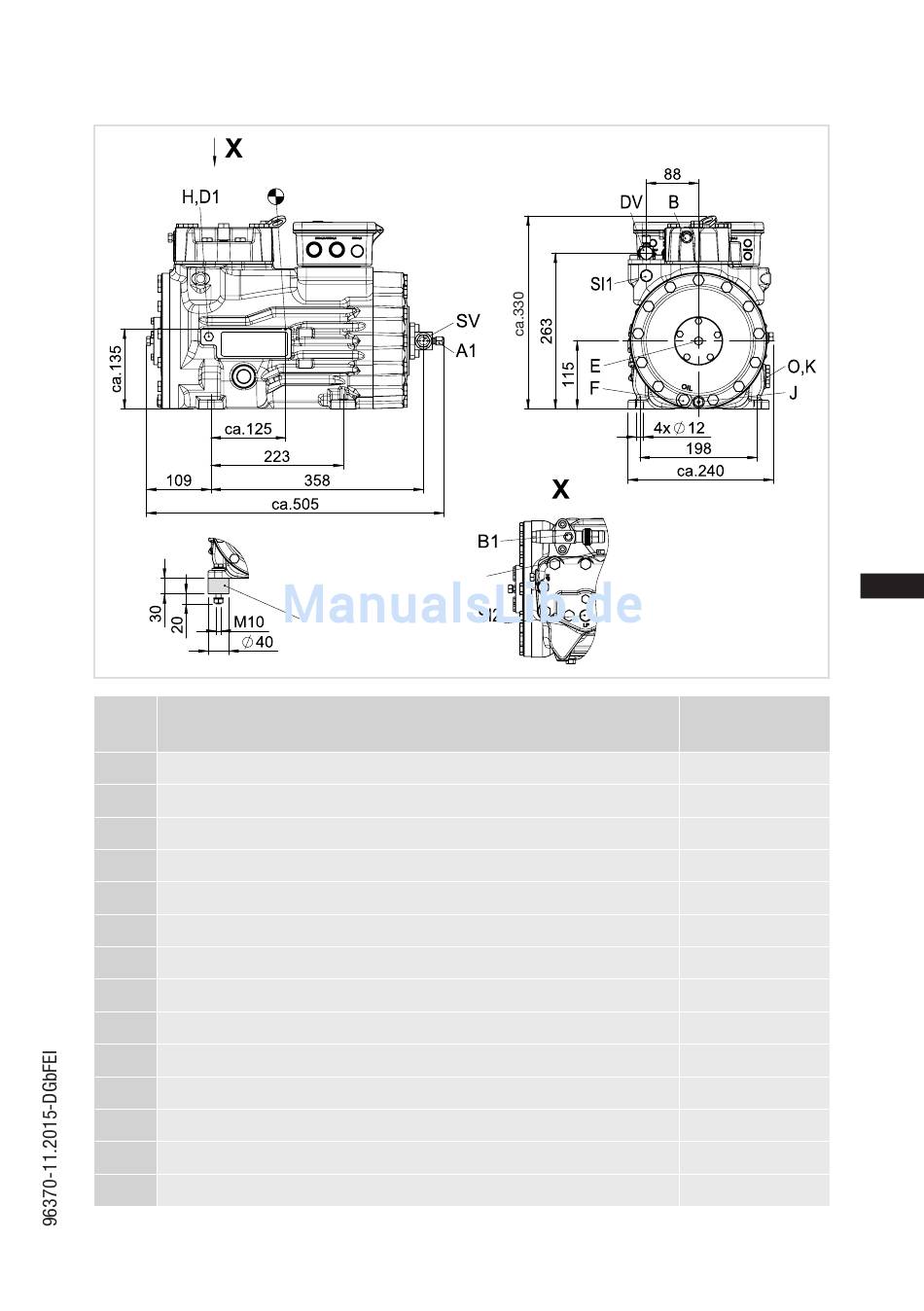

9| Maße und Anschlüsse
SV
Saugleitung
DV
Druckleitung
A *
Anschluss Saugseite, nicht absperrbar
A1
Anschluss Saugseite, absperrbar
B
Anschluss Druckseite, nicht absperrbar
B1
Anschluss Druckseite, absperrbar
D1
Anschluss Ölrückführung vom Ölabscheider
E
Anschluss Öldruckmanometer
F
Ölablass
H
Stopfen Ölfüllung
J
Anschluss Ölsumpfheizung
K
Schauglas
L **
Anschluss Wärmeschutzthermostat
O
Anschluss Ölspiegelregulator
SI1
Druckentlastungsventil HD
SI2
Druckentlastungsventil ND
*
= nur mit zusätzlichem Adapter möglich
**
= kein Anschluss Druckseite
Massenschwerpunkt
Schwingungs-
dämpfer
siehe technische Daten, Kapitel 8
1)
L
L
L
(A)
(A)
(A)
Maße in mm
1)
SV 90° drehbar
Abb. 23
1 /
8 " NPTF
7 /
16 " UNF
1 /
8 " NPTF
7 /
16 " UNF
1 /
4 " NPTF
1 /
8 " NPTF
M10
1 /
4 " NPTF
3 /
8 " NPTF
1 1 / 8 "- 18 UNEF
1 /
8 " NPTF
1 1 / 8 "- 18 UNEF
1 /
8 " NPTF
1 /
8 " NPTF
29
