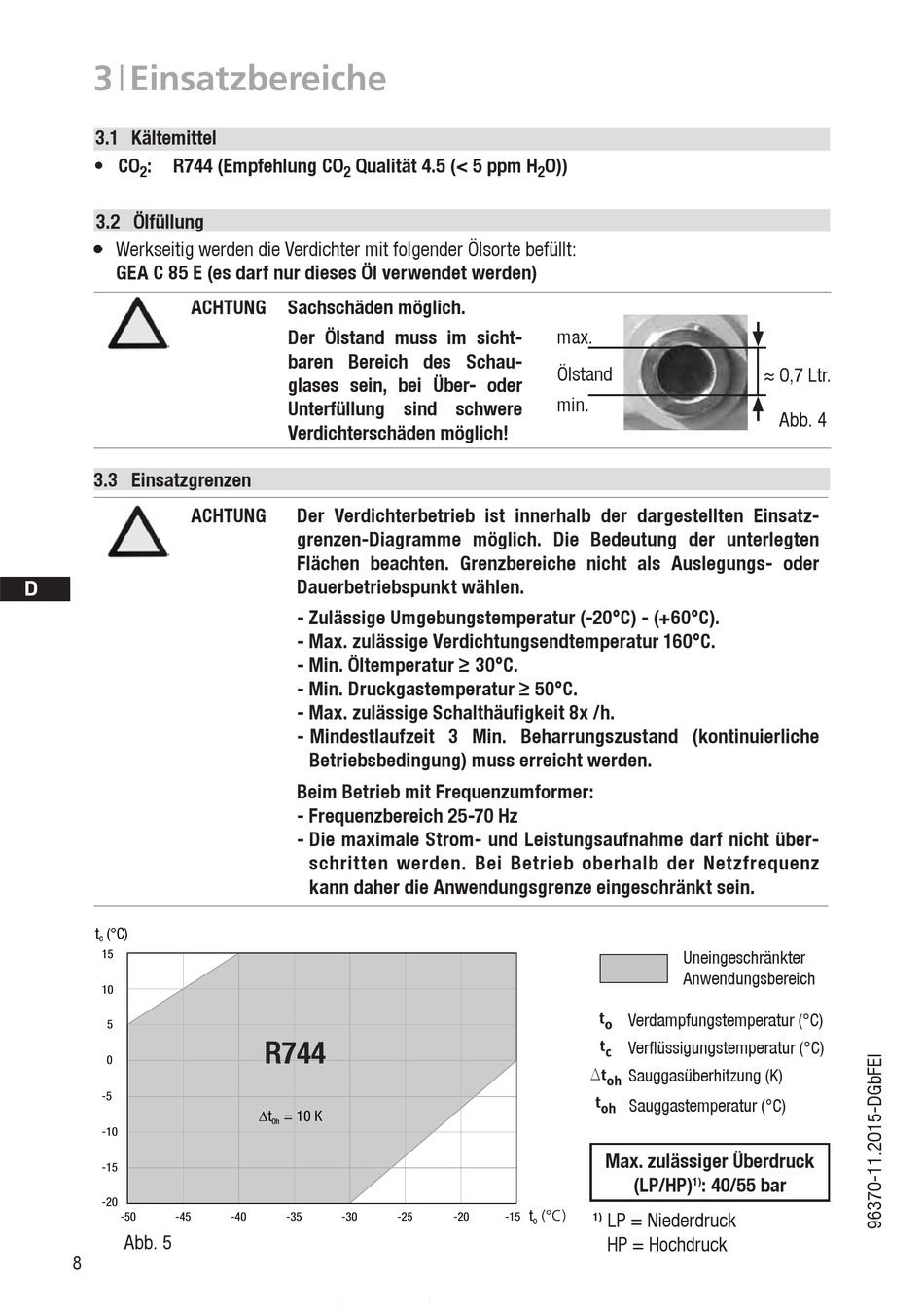

3 | Einsatzbereiche
3.1 Kältemittel
• CO
:
R744 (Empfehlung CO
2
3.2 Ölfüllung
Werkseitig werden die Verdichter mit folgender Ölsorte befüllt:
GEA C 85 E (es darf nur dieses Öl verwendet werden)
ACHTUNG
3.3 Einsatzgrenzen
ACHTUNG
D
GB
F
E
t (°C)
C
15
10
5
0
-5
-10
-15
-20
-50
-45
Abb. 5
8
Qualität 4.5 (< 5 ppm H
2
Sachschäden möglich.
Der Ölstand muss im sicht-
baren Bereich des Schau-
glases sein, bei Über- oder
Unterfüllung sind schwere
Verdichterschäden möglich!
Der Verdichterbetrieb ist innerhalb der dargestellten Einsatz-
grenzen-Diagramme möglich. Die Bedeutung der unterlegten
Flächen beachten. Grenzbereiche nicht als Auslegungs- oder
Dauerbetriebspunkt wählen.
- Zulässige Umgebungstemperatur (-20°C) - (+60°C).
- Max. zulässige Verdichtungsendtemperatur 160°C.
- Min. Öltemperatur ≥ 30°C.
- Min. Druckgastemperatur ≥ 50°C.
- Max. zulässige Schalthäufigkeit 8x /h.
- Mindestlaufzeit 3 Min. Beharrungszustand (kontinuierliche
Betriebsbedingung) muss erreicht werden.
Beim Betrieb mit Frequenzumformer:
- Frequenzbereich 25-70 Hz
- Die maximale Strom- und Leistungsaufnahme darf nicht über-
schritten werden. Bei Betrieb oberhalb der Netzfrequenz
kann daher die Anwendungsgrenze eingeschränkt sein.
R744
?t = 10 K
Oh
-40
-35
-30
-25
O))
2
max.
Ölstand
min.
Verdampfungstemperatur (°C)
Verflüssigungstemperatur (°C)
Sauggasüberhitzung (K)
Max. zulässiger Überdruck
t (°C)
-20
-15
LP = Niederdruck
1)
O
HP = Hochdruck
~ ~
0,7 Ltr.
Abb. 4
Uneingeschränkter
Anwendungsbereich
Sauggastemperatur (°C)
(LP/HP)
: 40/55 bar
1)
