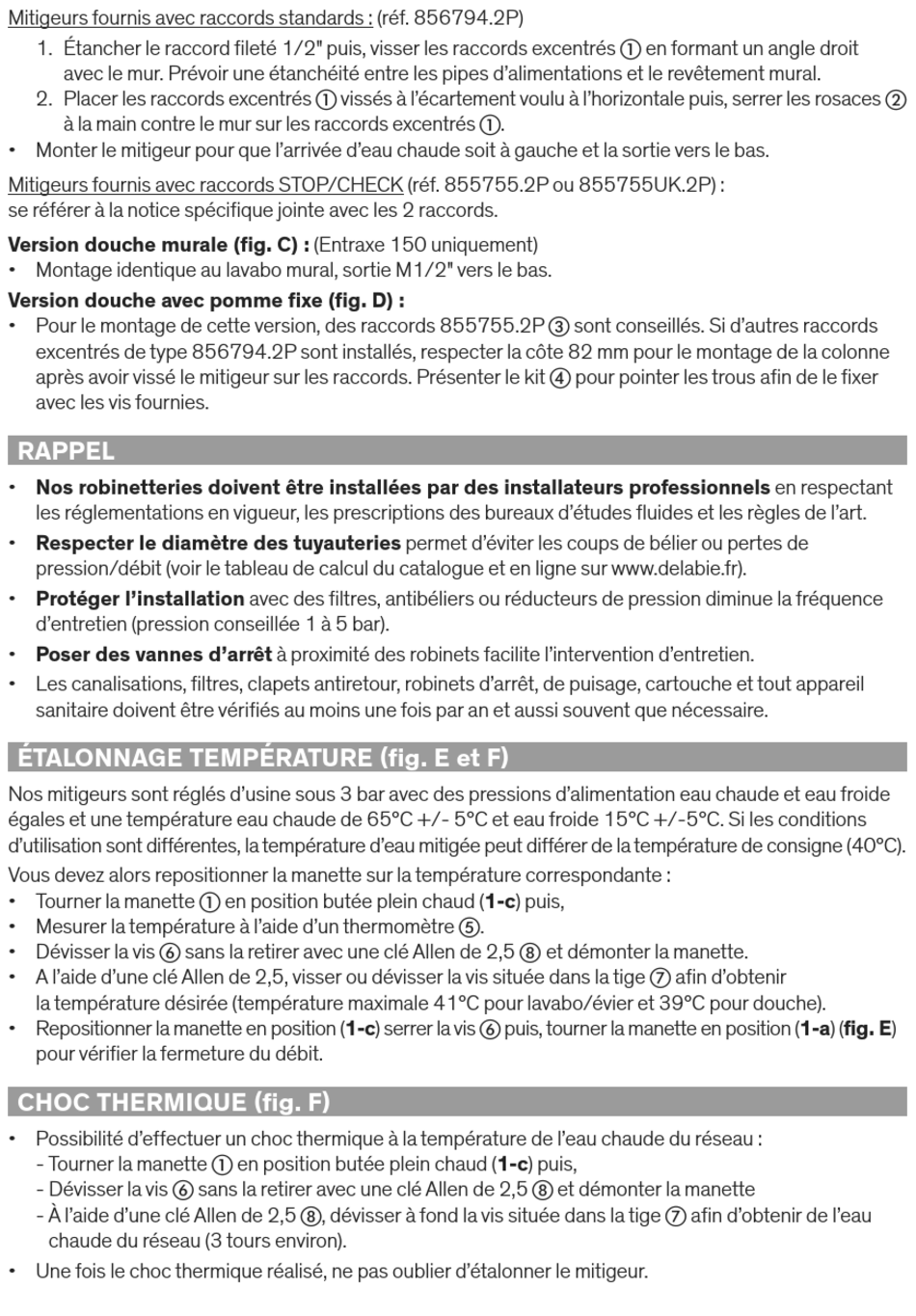

Delabie SECURITHERM Bedienungsanleitung Seite 7

Mitigeurs fournis avec raccords standards : (réf. 856794.2P)
1. Étancher le raccord fileté 1/2" puis, visser les raccords excentrés a en formant un angle droit
avec le mur. Prévoir une étanchéité entre les pipes d'alimentations et le revêtement mural.
2. Placer les raccords excentrés a vissés à l'écartement voulu à l'horizontale puis, serrer les rosaces b
à la main contre le mur sur les raccords excentrés a.
• Monter le mitigeur pour que l'arrivée d'eau chaude soit à gauche et la sortie vers le bas.
Mitigeurs fournis avec raccords STOP/CHECK (réf. 855755.2P ou 855755UK.2P) :
se référer à la notice spécifique jointe avec les 2 raccords.
Version douche murale (fig. C) : (Entraxe 150 uniquement)
• Montage identique au lavabo mural, sortie M1/2" vers le bas.
Version douche avec pomme fixe (fig. D) :
• Pour le montage de cette version, des raccords 855755.2P c sont conseillés. Si d'autres raccords
excentrés de type 856794.2P sont installés, respecter la côte 82 mm pour le montage de la colonne
après avoir vissé le mitigeur sur les raccords. Présenter le kit d pour pointer les trous afin de le fixer
avec les vis fournies.
RAPPEL
• Nos robinetteries doivent être installées par des installateurs professionnels en respectant
les réglementations en vigueur, les prescriptions des bureaux d'études fluides et les règles de l'art.
• Respecter le diamètre des tuyauteries permet d'éviter les coups de bélier ou pertes de
pression/débit (voir le tableau de calcul du catalogue et en ligne sur www.delabie.fr).
• Protéger l'installation avec des filtres, antibéliers ou réducteurs de pression diminue la fréquence
d'entretien (pression conseillée 1 à 5 bar).
• Poser des vannes d'arrêt à proximité des robinets facilite l'intervention d'entretien.
• Les canalisations, filtres, clapets antiretour, robinets d'arrêt, de puisage, cartouche et tout appareil
sanitaire doivent être vérifiés au moins une fois par an et aussi souvent que nécessaire.
ÉTALONNAGE TEMPÉRATURE (fig. E et F)
Nos mitigeurs sont réglés d'usine sous 3 bar avec des pressions d'alimentation eau chaude et eau froide
égales et une température eau chaude de 65°C +/- 5°C et eau froide 15°C +/-5°C. Si les conditions
d'utilisation sont différentes, la température d'eau mitigée peut différer de la température de consigne (40°C).
Vous devez alors repositionner la manette sur la température correspondante :
• Tourner la manette a en position butée plein chaud (1-c) puis,
• Mesurer la température à l'aide d'un thermomètre e.
• Dévisser la vis f sans la retirer avec une clé Allen de 2,5  et démonter la manette.
• A l'aide d'une clé Allen de 2,5, visser ou dévisser la vis située dans la tige g afin d'obtenir
la température désirée (température maximale 41°C pour lavabo/évier et 39°C pour douche).
• Repositionner la manette en position (1-c) serrer la vis f puis, tourner la manette en position (1-a) (fig. E)
pour vérifier la fermeture du débit.
CHOC THERMIQUE (fig. F)
• Possibilité d'effectuer un choc thermique à la température de l'eau chaude du réseau :
- Tourner la manette a en position butée plein chaud (1-c) puis,
- Dévisser la vis f sans la retirer avec une clé Allen de 2,5  et démonter la manette
- À l'aide d'une clé Allen de 2,5 , dévisser à fond la vis située dans la tige g afin d'obtenir de l'eau
chaude du réseau (3 tours environ).
• Une fois le choc thermique réalisé, ne pas oublier d'étalonner le mitigeur.
