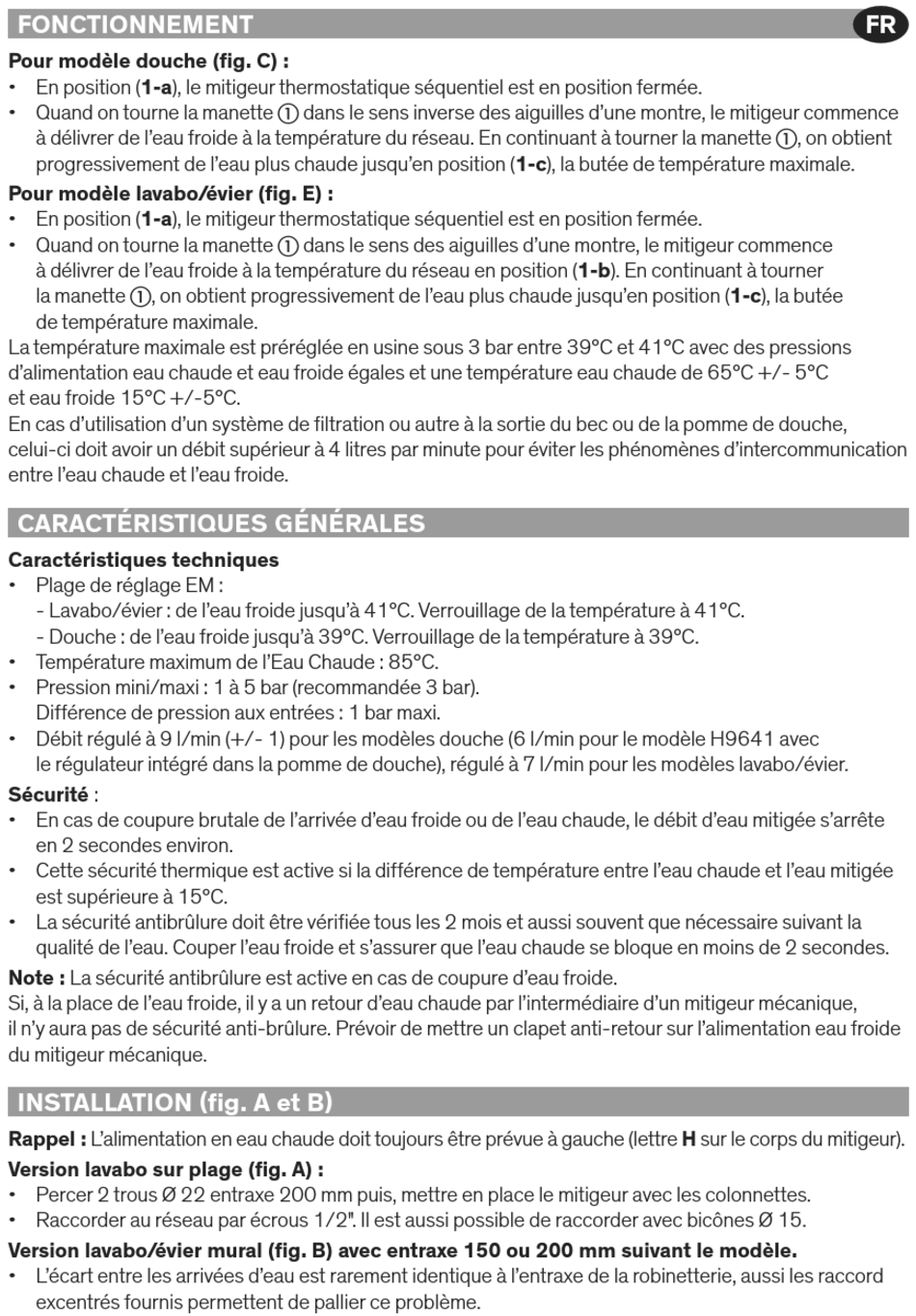

FONCTIONNEMENT
Pour modèle douche (fig. C) :
• En position (1-a), le mitigeur thermostatique séquentiel est en position fermée.
• Quand on tourne la manette a dans le sens inverse des aiguilles d'une montre, le mitigeur commence
à délivrer de l'eau froide à la température du réseau. En continuant à tourner la manette a, on obtient
progressivement de l'eau plus chaude jusqu'en position (1-c), la butée de température maximale.
Pour modèle lavabo/évier (fig. E) :
• En position (1-a), le mitigeur thermostatique séquentiel est en position fermée.
• Quand on tourne la manette a dans le sens des aiguilles d'une montre, le mitigeur commence
à délivrer de l'eau froide à la température du réseau en position (1-b). En continuant à tourner
la manette a, on obtient progressivement de l'eau plus chaude jusqu'en position (1-c), la butée
de température maximale.
La température maximale est préréglée en usine sous 3 bar entre 39°C et 41°C avec des pressions
d'alimentation eau chaude et eau froide égales et une température eau chaude de 65°C +/- 5°C
et eau froide 15°C +/-5°C.
En cas d'utilisation d'un système de filtration ou autre à la sortie du bec ou de la pomme de douche,
celui-ci doit avoir un débit supérieur à 4 litres par minute pour éviter les phénomènes d'intercommunication
entre l'eau chaude et l'eau froide.
CARACTÉRISTIQUES GÉNÉRALES
Caractéristiques techniques
• Plage de réglage EM :
- Lavabo/évier : de l'eau froide jusqu'à 41°C. Verrouillage de la température à 41°C.
- Douche : de l'eau froide jusqu'à 39°C. Verrouillage de la température à 39°C.
• Température maximum de l'Eau Chaude : 85°C.
• Pression mini/maxi : 1 à 5 bar (recommandée 3 bar).
Différence de pression aux entrées : 1 bar maxi.
• Débit régulé à 9 l/min (+/- 1) pour les modèles douche (6 l/min pour le modèle H9641 avec
le régulateur intégré dans la pomme de douche), régulé à 7 l/min pour les modèles lavabo/évier.
Sécurité :
• En cas de coupure brutale de l'arrivée d'eau froide ou de l'eau chaude, le débit d'eau mitigée s'arrête
en 2 secondes environ.
• Cette sécurité thermique est active si la différence de température entre l'eau chaude et l'eau mitigée
est supérieure à 15°C.
• La sécurité antibrûlure doit être vérifiée tous les 2 mois et aussi souvent que nécessaire suivant la
qualité de l'eau. Couper l'eau froide et s'assurer que l'eau chaude se bloque en moins de 2 secondes.
Note : La sécurité antibrûlure est active en cas de coupure d'eau froide.
Si, à la place de l'eau froide, il y a un retour d'eau chaude par l'intermédiaire d'un mitigeur mécanique,
il n'y aura pas de sécurité anti-brûlure. Prévoir de mettre un clapet anti-retour sur l'alimentation eau froide
du mitigeur mécanique.
INSTALLATION (fig. A et B)
Rappel : L'alimentation en eau chaude doit toujours être prévue à gauche (lettre H sur le corps du mitigeur).
Version lavabo sur plage (fig. A) :
• Percer 2 trous Ø 22 entraxe 200 mm puis, mettre en place le mitigeur avec les colonnettes.
• Raccorder au réseau par écrous 1/2". Il est aussi possible de raccorder avec bicônes Ø 15.
Version lavabo/évier mural (fig. B) avec entraxe 150 ou 200 mm suivant le modèle.
• L'écart entre les arrivées d'eau est rarement identique à l'entraxe de la robinetterie, aussi les raccord
excentrés fournis permettent de pallier ce problème.
