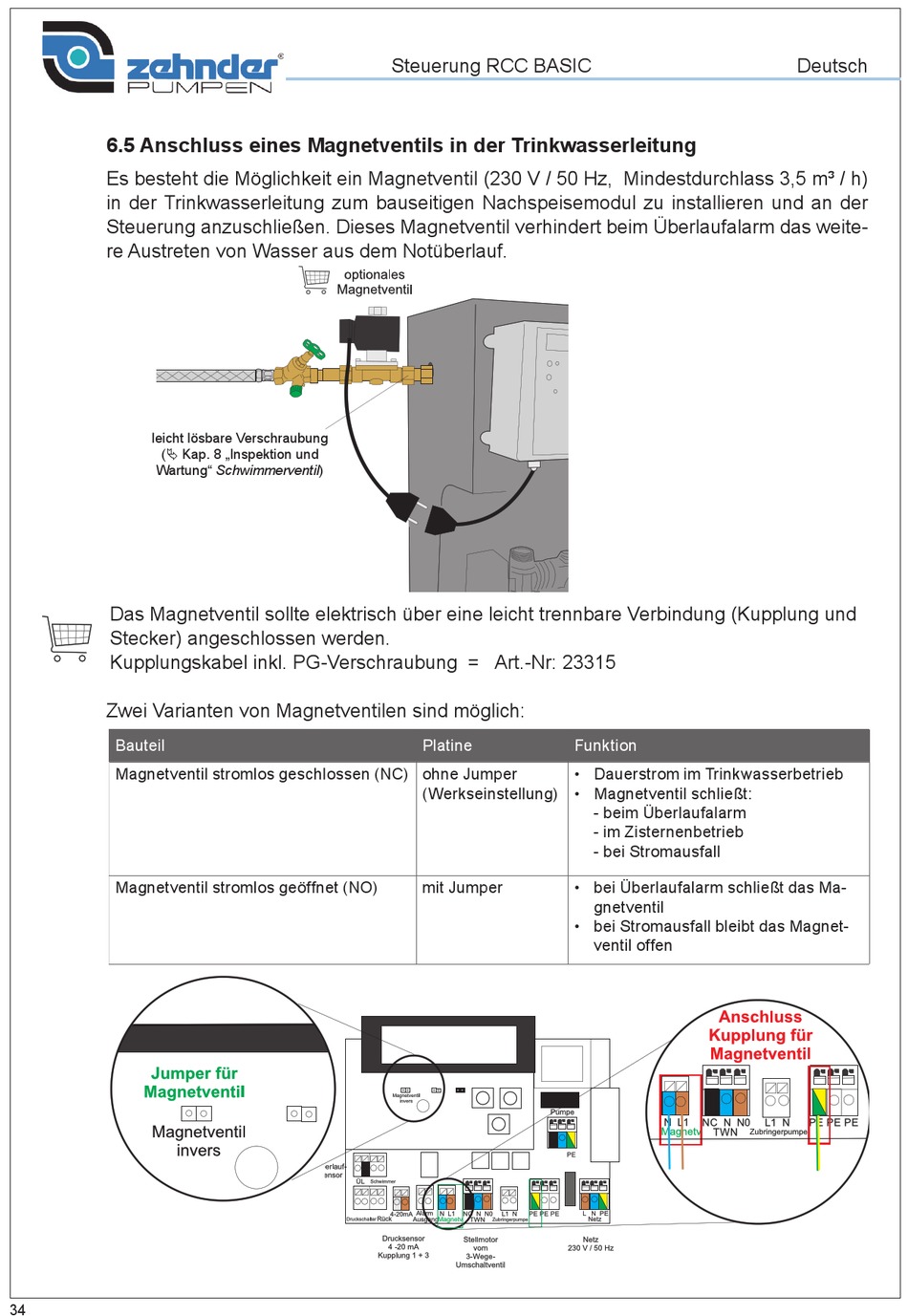

6.5 Anschluss eines Magnetventils in der Trinkwasserleitung

Es besteht die Möglichkeit ein Magnetventil (230 V / 50 Hz, Mindestdurchlass 3,5 m³ / h)
in der Trinkwasserleitung zum bauseitigen Nachspeisemodul zu installieren und an der
Steuerung anzuschließen. Dieses Magnetventil verhindert beim Überlaufalarm das weite-
re Austreten von Wasser aus dem Notüberlauf.
leicht lösbare Verschraubung
(Ä Kap. 8 „Inspektion und
Wartung" Schwimmerventil)
Das Magnetventil sollte elektrisch über eine leicht trennbare Verbindung (Kupplung und
Stecker) angeschlossen werden.
Kupplungskabel inkl. PG-Verschraubung = Art.-Nr: 23315
Zwei Varianten von Magnetventilen sind möglich:
Bauteil
Magnetventil stromlos geschlossen (NC) ohne Jumper
Magnetventil stromlos geöffnet (NO)
34
Steuerung RCC BASIC
Platine
(Werkseinstellung)
mit Jumper
Funktion
• Dauerstrom im Trinkwasserbetrieb
• Magnetventil schließt:
- beim Überlaufalarm
- im Zisternenbetrieb
- bei Stromausfall
• bei Überlaufalarm schließt das Ma-
gnetventil
• bei Stromausfall bleibt das Magnet-
ventil offen
