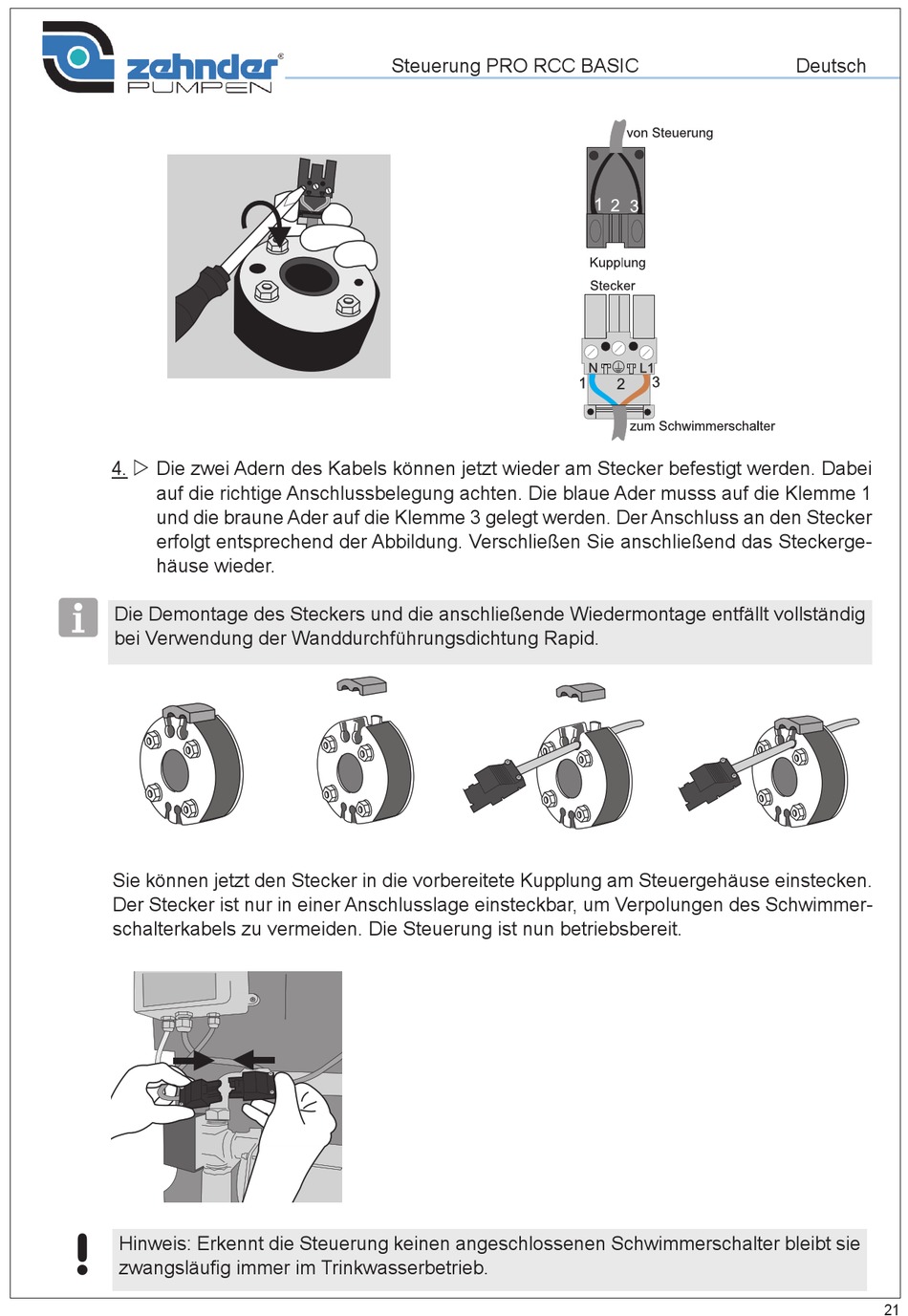

Zehnder Pumpen RCC BASIC Gebrauchsanleitung Seite 21

4. w Die zwei Adern des Kabels können jetzt wieder am Stecker befestigt werden. Dabei
auf die richtige Anschlussbelegung achten. Die blaue Ader musss auf die Klemme 1
und die braune Ader auf die Klemme 3 gelegt werden. Der Anschluss an den Stecker
erfolgt entsprechend der Abbildung. Verschließen Sie anschließend das Steckerge-
häuse wieder.
i
Die Demontage des Steckers und die anschließende Wiedermontage entfällt vollständig
bei Verwendung der Wanddurchführungsdichtung Rapid.
Sie können jetzt den Stecker in die vorbereitete Kupplung am Steuergehäuse einstecken.
Der Stecker ist nur in einer Anschlusslage einsteckbar, um Verpolungen des Schwimmer-
schalterkabels zu vermeiden. Die Steuerung ist nun betriebsbereit.
!
Hinweis: Erkennt die Steuerung keinen angeschlossenen Schwimmerschalter bleibt sie
zwangs läufig immer im Trinkwasserbetrieb.
Steuerung PRO RCC BASIC Deutsch
21
