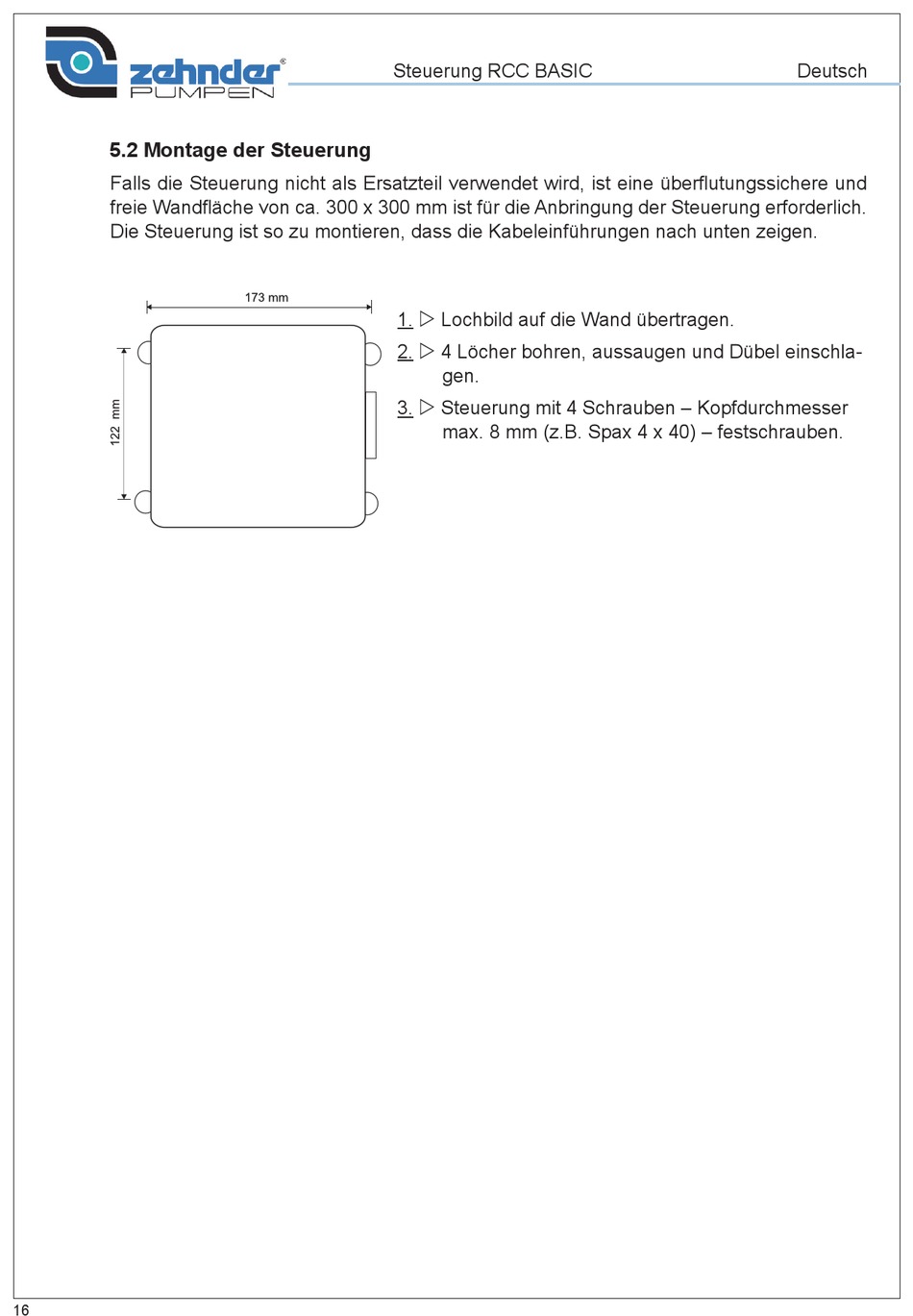

5.2 Montage der Steuerung
Falls die Steuerung nicht als Ersatzteil verwendet wird, ist eine überflutungssichere und
freie Wandfläche von ca. 300 x 300 mm ist für die Anbringung der Steuerung erforderlich.
Die Steuerung ist so zu montieren, dass die Kabeleinführungen nach unten zeigen.
16
Steuerung RCC BASIC
1. w Lochbild auf die Wand übertragen.
2. w 4 Löcher bohren, aussaugen und Dübel einschla-
gen.
3. w Steuerung mit 4 Schrauben – Kopfdurchmesser
max. 8 mm (z.B. Spax 4 x 40) – festschrauben.
