Montarea suprastructurilor pe suport
Respectaţi indicaţia de montare a suprastructurilor pe suport
Mercedes-Benz. Informaţii obţineţi suplimentar la un centru de asistenţă
service Mercedes-Benz.
12
1. Deschideţi capacele de acoperire (8) de pe ambele laturi cu cheia (4)
şi rabataţi-le în jos.
2. Dacă există: Scoateţi profilele de acoperire (3)
Indicaţie
Nu solicitaţi capacele pliate în jos. Capacele s-ar putea deteriora
sau rupe.
3. Introduceţi suportul suprastructurii în canal (12).
Montarea profilului de acoperire
1. Decuparea profilului de acoperire (3) conform spaţiilor existente.
2. Aşezaţi profilul de acoperire (3) şi apăsaţi-l în canelura (12).
3
8
M+P-03F-8517
Demontarea suportului pentru bare de plafon
Efectuaţi demontarea cu ajutorul unei a doua persoane pentru a evita
daune la autovehicul.
Demontaţi suprastructurile existente:
1. Deblocaţi capacele (8) cu cheia (4) şi rabataţi-le în jos.
2. Demontaţi suprastructurile pe suport de pe barele transversale.
Demontaţi barele transversale:
1. Rabataţi capacele (8) în sus.

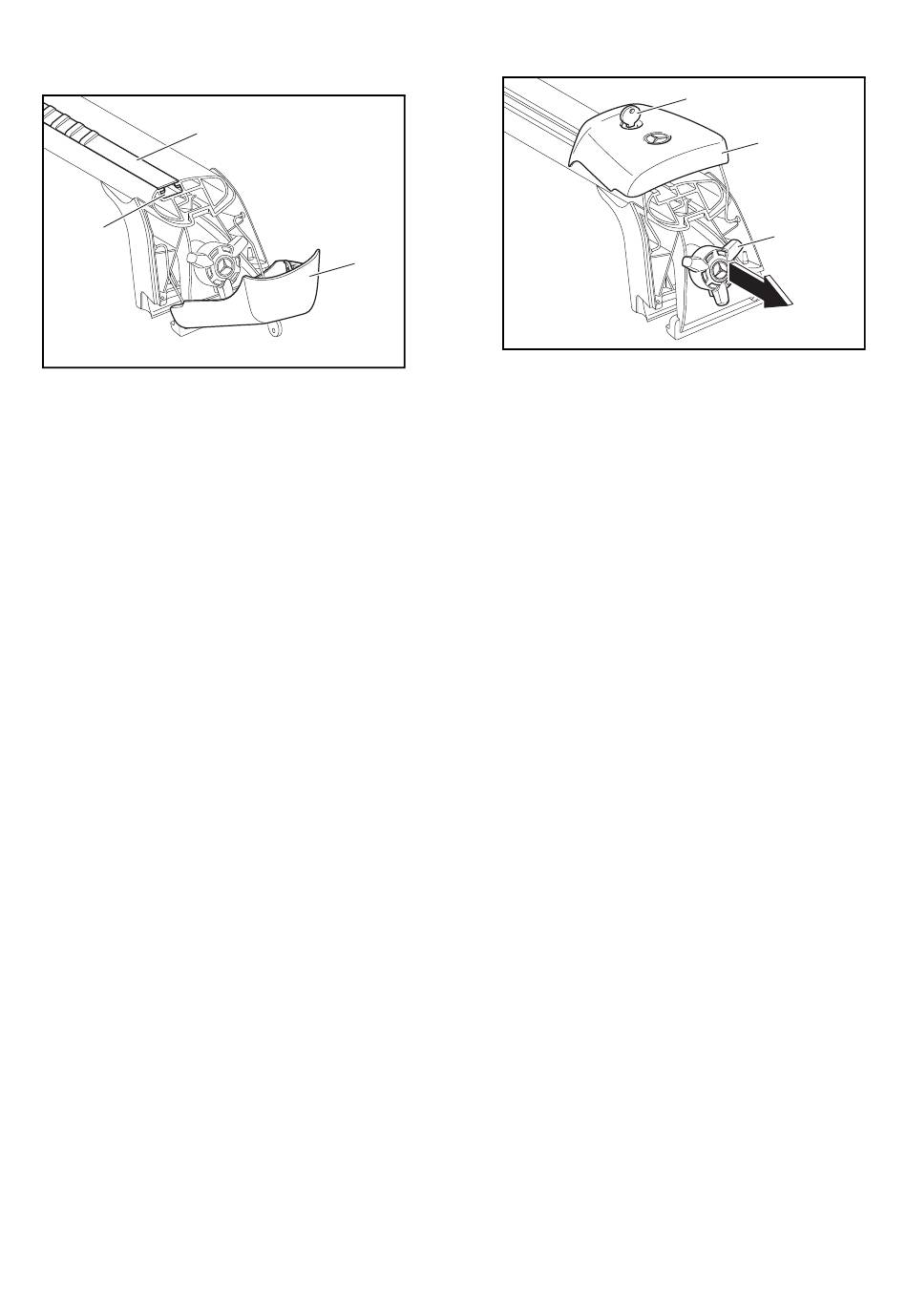

2. Trageţi elementul de tensionare rapidă (9) în sensul săgeţii şi
desfaceţi-l în sens antiorar până la opritor.
3. Scoaterea suportului pentru bare de plafon de pe bara pentru
portbagajul de acoperiş.
4. Rotiţi elementul de tensionare rapidă (9) în sens orar, până când se
fixează cu zgomot/sensibil.
5. Apăsaţi elementul de tensionare rapidă (9) în sens opus săgeţii şi
fixaţi-l.
6. Rabataţi capacele de acoperire (8) de pe ambele laturi în jos şi
încuiaţi-le cu cheia (4). În cazul în care capacul de acoperire (8) nu
poate fi încuiat, răsuciţi puţin elementul de tensionare rapidă (9).
Indicaţie
Depozitaţi setul de bare transversale într-un loc curat şi sigur.
Mercedes-Benz vă recomandă utilizarea genţii de transport şi păstrare
pentru set de bare transversale.
- 79 -
4
8
9
M+P-03F-8518
