4 Display
Funktion/
Parameter
°C
50
40
30
20
10
0
-30 -25 -20 -15 -10 -5

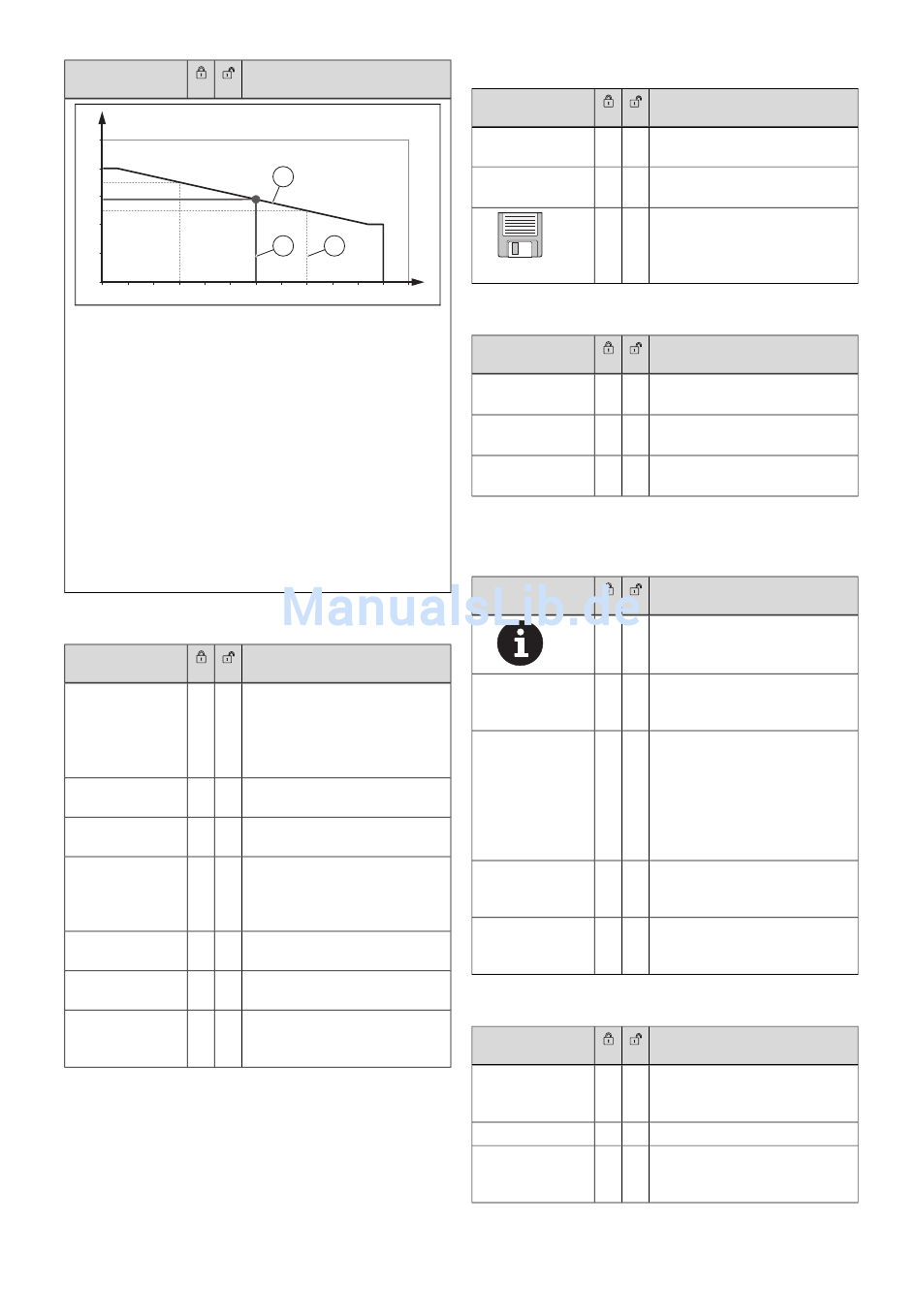

Das Diagramm zeigt die Soll-Vorlauftemperatur in Abhängigkeit
von der Außentemperatur.
Rote Linie (1)
–
Eingestellte Heizkurve mit Begrenzungen bei
–
Soll-Vorlauftemperatur = 40 °C
–
Außentemperatur = 25 °C
Blaue Linie (2)
–
Soll-Vorlauftemperatur bei 0 °C, hier 29°C
Grau gestrichelte Linien (3)
–
Stützpunkte der Heizkurve
–
Vorlaufsolltemperatur bei +10°C, hier 25 °C
–
Vorlaufsolltemp. bei eingest. Außentemp., hier 35°C
–
Einstellbare Außentemperatur, hier -15 °C
4.5.3.8 Heizkreis Heizkurve Einstell.
Funktion/
Parameter
Maximale Vor- X X
laufsolltempera-
tur
Fusspunkttempe- X X
ratur
Vorlaufsolltempe- X X
ratur bei +10°C
Vorlaufsolltemp. X X
bei eingest.
Außentemp.
Einstellbare X X
Außentemperatur
— —
Aktuelle Außen-
temperatur
Ausschalttempe- X X
ratur
14
Bedeutung
1
2 3
0 5 10 15 20 25 30 °C
Bedeutung
Maximale Vorlauftemperatur
Hinweis
Der Wert darf für eine optimale
Regelung um bis zu 5 °C über-
schritten werden.
Minimale Vorlauftemperatur
Soll-Vorlauftemperatur bei einer
Außentemperatur = +10 °C
Soll-Vorlauftemperatur bei der
unter Einstellbare Außentempe-
ratur vorgegebenen Außentem-
peratur
Stützpunkt der Heizkurve
Aktuelle Außentemperatur
Außentemperatur, bei deren
Überschreiten der Heizkreis
gesperrt wird
4.5.3.9 Heizkreis Zeitprogramm
Funktion/
Parameter
Zeit 1 X X
Montag X X
08:00 - 11:00
X X
4.5.3.10 Heizkreis Agg-Test
Funktion/
Parameter
—
Heizkreispumpe K
—
Heizkreismischer K
AUF
—
Heizkreismischer K
ZU
4.5.4 WW-Speicher (Warmwasserspeicher)
4.5.4.1 WW-Speicher Übersicht
Funktion/
Parameter
X X
— —
Schnellstart
— —
Durchladen
— —
Warmwasser-
speichertemp.
— —
Warmwas-
sersp.temp.,unten
4.5.4.2 WW-Speicher Status
Funktion/
Parameter
— —
Warmwasser-
speichertemp.
— —
Ladeventil
— —
Warmwas-
sersp.temp.,unten
Betriebsanleitung renerVIT 0020205225_00
Bedeutung
Ausgewähltes Zeitprogramm für
den Pufferspeicher
Tag und Zeitraum, in dem der
Pufferspeicher geladen wird
Funktion aktiviert:
Der für Montag eingestellte
Zeitraum wird für die restlichen
Wochentage übernommen.
Bedeutung
Kontrolllampe leuchtet:
Heizkreispumpe läuft
Kontrolllampe leuchtet:
Heizkreismischer ist offen
Kontrolllampe leuchtet:
Heizkreismischer ist geschlossen
Bedeutung
Informationen
Informationen zu Hard- und Soft-
ware des Warmwasserspeichers
Lädt den Warmwasserspeicher
auch außerhalb von Zeitprogram-
men auf die Solltemperatur
Lädt den Warmwasserspeicher
auf die Solltemperatur
Hinweis
Der Warmwasserspeicher kann
nur durchgeladen werden, wenn
ein zweiter Temperaturfühler
vorhanden ist.
Temperatur des Wassers im
oberen und mittleren Bereich
des Warmwasserspeichers
Temperatur des Wassers im un-
teren Bereich des Warmwasser-
speichers
Bedeutung
Temperatur des Wassers im
oberen und mittleren Bereich
des Warmwasserspeichers
Aktueller Zustand des Ladeventils
Temperatur des Wassers im un-
teren Bereich des Warmwasser-
speichers
