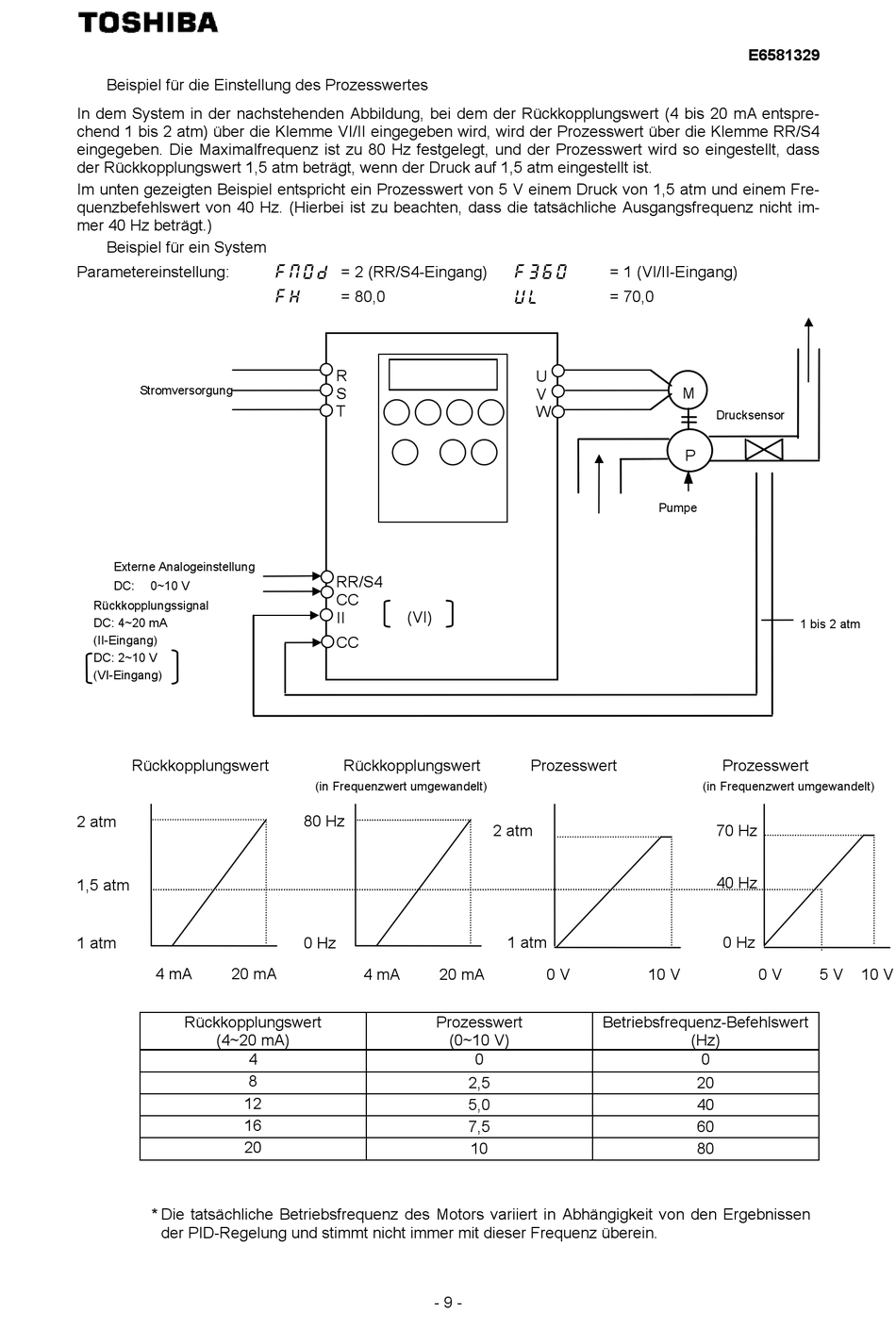

Beispiel für die Einstellung des Prozesswertes
In dem System in der nachstehenden Abbildung, bei dem der Rückkopplungswert (4 bis 20 mA entspre-
chend 1 bis 2 atm) über die Klemme VI/II eingegeben wird, wird der Prozesswert über die Klemme RR/S4
eingegeben. Die Maximalfrequenz ist zu 80 Hz festgelegt, und der Prozesswert wird so eingestellt, dass
der Rückkopplungswert 1,5 atm beträgt, wenn der Druck auf 1,5 atm eingestellt ist.
Im unten gezeigten Beispiel entspricht ein Prozesswert von 5 V einem Druck von 1,5 atm und einem Fre-
quenzbefehlswert von 40 Hz. (Hierbei ist zu beachten, dass die tatsächliche Ausgangsfrequenz nicht im-
mer 40 Hz beträgt.)
