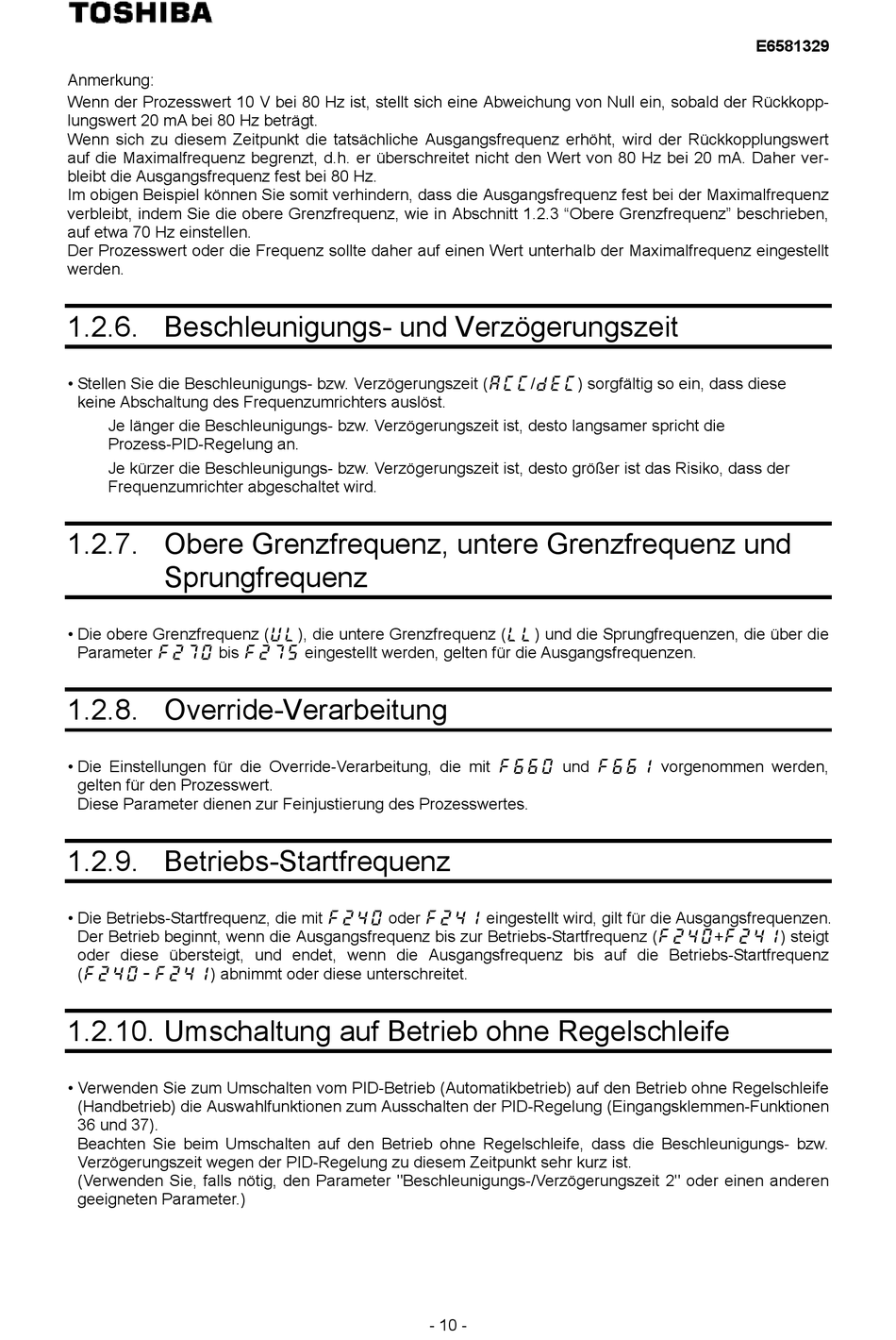

Anmerkung:
Wenn der Prozesswert 10 V bei 80 Hz ist, stellt sich eine Abweichung von Null ein, sobald der Rückkopp-
lungswert 20 mA bei 80 Hz beträgt.
Wenn sich zu diesem Zeitpunkt die tatsächliche Ausgangsfrequenz erhöht, wird der Rückkopplungswert
auf die Maximalfrequenz begrenzt, d.h. er überschreitet nicht den Wert von 80 Hz bei 20 mA. Daher ver-
bleibt die Ausgangsfrequenz fest bei 80 Hz.
Im obigen Beispiel können Sie somit verhindern, dass die Ausgangsfrequenz fest bei der Maximalfrequenz
verbleibt, indem Sie die obere Grenzfrequenz, wie in Abschnitt 1.2.3 "Obere Grenzfrequenz" beschrieben,
auf etwa 70 Hz einstellen.
Der Prozesswert oder die Frequenz sollte daher auf einen Wert unterhalb der Maximalfrequenz eingestellt
werden.
1.2.6. Beschleunigungs- und Verzögerungszeit
• Stellen Sie die Beschleunigungs- bzw. Verzögerungszeit (acc/dec) sorgfältig so ein, dass diese
keine Abschaltung des Frequenzumrichters auslöst.
Je länger die Beschleunigungs- bzw. Verzögerungszeit ist, desto langsamer spricht die
Prozess-PID-Regelung an.
Je kürzer die Beschleunigungs- bzw. Verzögerungszeit ist, desto größer ist das Risiko, dass der
Frequenzumrichter abgeschaltet wird.
1.2.7. Obere Grenzfrequenz, untere Grenzfrequenz und
Sprungfrequenz
• Die obere Grenzfrequenz (ul), die untere Grenzfrequenz (ll) und die Sprungfrequenzen, die über die
Parameter f270 bis f275 eingestellt werden, gelten für die Ausgangsfrequenzen.

1.2.8. Override-Verarbeitung

• Die Einstellungen für die Override-Verarbeitung, die mit f660 und f661 vorgenommen werden,
gelten für den Prozesswert.
Diese Parameter dienen zur Feinjustierung des Prozesswertes.

1.2.9. Betriebs-Startfrequenz

• Die Betriebs-Startfrequenz, die mit f240 oder f241 eingestellt wird, gilt für die Ausgangsfrequenzen.
Der Betrieb beginnt, wenn die Ausgangsfrequenz bis zur Betriebs-Startfrequenz (f240+f241) steigt
oder diese übersteigt, und endet, wenn die Ausgangsfrequenz bis auf die Betriebs-Startfrequenz
(f240-f241) abnimmt oder diese unterschreitet.

1.2.10. Umschaltung auf Betrieb ohne Regelschleife

• Verwenden Sie zum Umschalten vom PID-Betrieb (Automatikbetrieb) auf den Betrieb ohne Regelschleife
(Handbetrieb) die Auswahlfunktionen zum Ausschalten der PID-Regelung (Eingangsklemmen-Funktionen
36 und 37).
Beachten Sie beim Umschalten auf den Betrieb ohne Regelschleife, dass die Beschleunigungs- bzw.
Verzögerungszeit wegen der PID-Regelung zu diesem Zeitpunkt sehr kurz ist.
(Verwenden Sie, falls nötig, den Parameter "Beschleunigungs-/Verzögerungszeit 2" oder einen anderen
geeigneten Parameter.)
