Fronius CrashBox Robacta Drive CMT-PAP Installationsanleitung Seite 6

6
(4)
(3) (4)

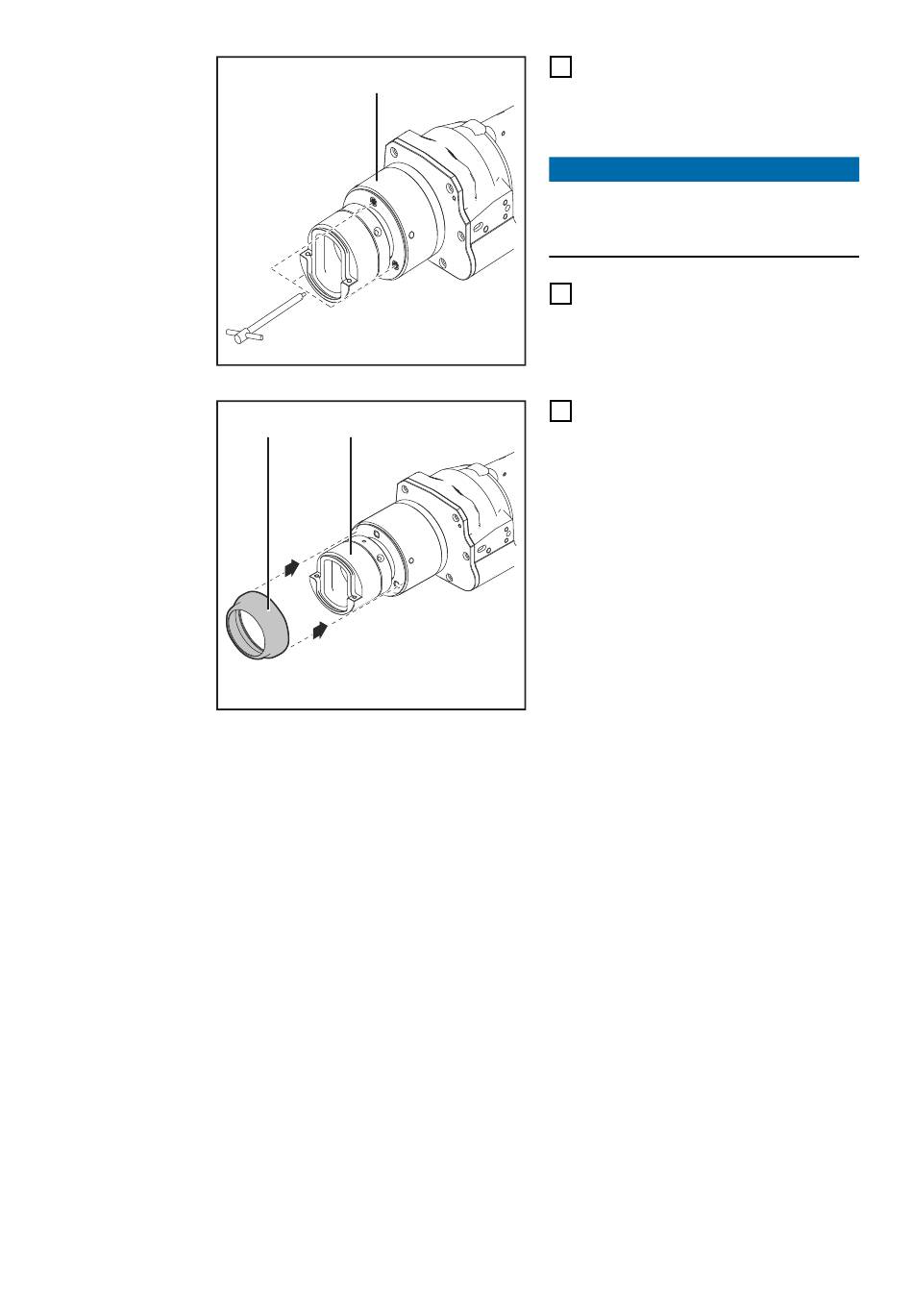

CrashBox (4) so am Roboter mon-
3
tieren, dass der Pass-Stift der
CrashBox in die Passbohrung des
Roboterflansches greift
HINWEIS!
Innensechskannt-Schrauben M5 x 55
mm mit einem Kugelkopf-Schlüssel
anziehen.
CrashBox (4) mittels Innensechs-
4
kannt-Schrauben M5 x 55 mm
festschrauben
Anzugsdrehmoment: 4 Nm
Schutzkappe vorne (3) auf Crash-
5
Box (4) aufsetzen
