JUMPER EINSTELLUNG & ANSCHLÜSSE:
JP4 und JP5:
RI
= Am Pin 9 liegt das Standard Signal RI (Ring Indicator).
(Werkseinstellung)
RI PWR
PWR
= Am Pin 9 ist jetzt die Spannung von DC 5V eingestellt.
S1 + S2
HARDWARE INSTALLATION :
Wenn Sie die Karte installieren, beachten Sie bitte die folgenden Hinweise. Da es
grosse Unterschiede bei Computern gibt, können wir Ihnen nur eine generelle Anleitung
zum Einbau geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung
Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und
ziehen Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und
entfernen Sie vorsichtig das Gehäuse.
3.
Suchen Sie einen freien Steckplatz und entfernen sie das Slot Blech, stecken Sie
die Karte vorsichtig in den ausgewählten Steckplatz ein. Stellen sie sicher das es
sich um den richtigen Steckplatz handelt! (siehe Kompatibilität unter technische
Daten)
4.
Beachten Sie, das die Karte korrekt eingesteckt wird und das kein Kurzschluss
entsteht. Wenden sie keine Gewalt an um die Karte einzustecken!
5.
Danach befestigen Sie die Karte bitte mit einer Schraube am Gehäuse.
6.
Jetzt können das Computergehäuse mit den Schrauben wieder schliessen.
TREIBER INSTALLATION :
Windows 2000/XP/Vista & 7:
Windows erkennt beim Start einen neuen "PCI Controller" und öffnet automatisch den
Windows Hardwareassistenten. Wählen sie die manuelle Installation aus und legen Sie
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben sie nun den Pfad
"D:\IO\OXFORD2\" und dann das Verzeichnis ihres Betriebssystems "2000" "XP32"
"XP64" "Vista32" "Vista64" "Win7_32bit" oder "Win7_64bit" in das jeweilige Feld
für die Quelle/Pfad ein und klicken sie auf >weiter<. Windows sucht nun nach den
Treibern in dem angegebenen Verzeichnis. Folgen sie den Anweisungen des Hard-
wareassistenten und beenden sie die Installation. Sollte Windows noch weitere neue
Hardware erkennen wiederholen sie die oben angegebenen Schritte. Wichtig! Starten
Sie Windows in jedem Fall nach der Installation neu.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER:
Klicken Sie auf Start<>Ausführen< geben sie "compmgmt.msc" ein und klicken sie
auf >OK<. Wählen sie nun >GeräteManager<. Dort müssten Sie unter "Anschlüsse
(COM und LPT)" einen oder mehrere neue "PCI Ports" z.B. (Com3) sehen. Wenn
Sie diese oder ähnliche Einträge sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER:
Hier
können
sie
die
Ports
ändern,
klicken
>Anschlusseinstellung< und >Erweitert<. Sie können Sie dann zwischen Com3 und
256 wählen!
2
Deutsch
Deutsch
Deutsch
EX-
EX
EX
-
-
44092-
44092
44092
-
-
3IS
3IS
3IS
TREIBER INSTALLATION :
Windows Server 200x:
Windows erkennt beim Start einen neuen "PCI Controller" und öffnet automatisch den
Windows Hardwareassistenten. Wählen sie die manuelle Installation aus und legen Sie
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben sie nun den Pfad
"D:\IO\OXFORD2\" und dann das Verzeichnis ihres Betriebssystems für Server 2000:
"2000" für Server 2003: "XP32" oder "XP64" und für Server 2008: "VISTA32" oder
"VIST64" in das jeweilige Feld für die Quelle/Pfad ein und klicken sie auf >weiter<.
Windows sucht nun nach den Treibern in dem angegebenen Verzeichnis. Folgen sie
den Anweisungen des Hardwareassistenten und beenden sie die Installation. Sollte
Windows noch weitere neue Hardware erkennen wiederholen sie die oben angegebe-
nen Schritte. Wichtig! Starten Sie Windows in jedem Fall nach der Installation neu.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER:
Klicken Sie auf Start<>Ausführen< geben sie "compmgmt.msc" ein und klicken sie
auf >OK<. Wählen sie nun >GeräteManager<. Dort müssten Sie unter "Anschlüsse
(COM und LPT)" einen oder mehrere neue "PCI Ports" z.B. (Com3) sehen. Wenn
Sie diese oder ähnliche Einträge sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER:
Hier
können
>Anschlusseinstellung< und >Erweitert<. Sie können Sie dann zwischen Com3 und
256 wählen!
LINUX:
Es gibt für diese Karte keine Linux Treiber, sie wird allerdings unter den meisten Linux
Versionen unterstützt. Da sich die einzelnen Distributionen und Kernelversionen sehr
von einander unterscheiden können wir ihnen leider hier keine Installationsanweisung
geben. Bitte halten sie sich an die Installationsanweisung für Standard IO Ports ihrer
Linux Version. In einigen Versionen wird die Karte automatisch beim Start Installiert.
sie
z.B.
auf
>COM3<
sie
die
Ports
ändern,
klicken
sie
z.B.
3
Deutsch
Deutsch
Deutsch
User Manual
User Manual
Vers. 1.0 / 28.11.12

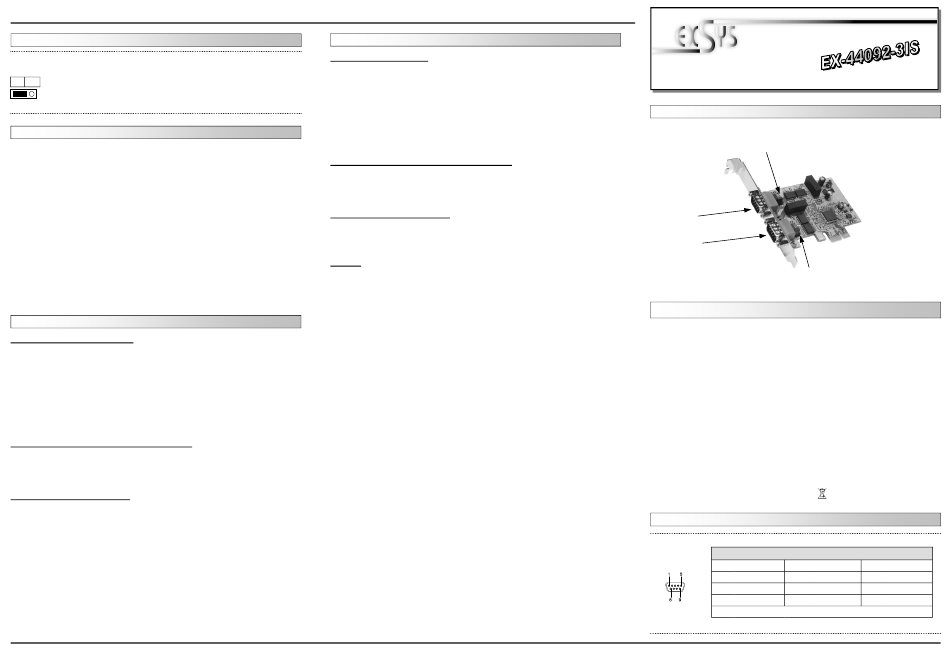

LAYOUT :
S2 9 pin male
serial connector
auf
>COM3<
S1 9 pin male
serial connector
DESCRIPTION & TECNICAL INFORMATION :
The EX-44092-3IS is a plug & play high-speed serial RS-232 expansion card for the
PCI Express Bus. It provides two 9 pin ultra high speed RS-232 serial ports with ESD
15KV Surge Protection and 2.5KV Optical Isolation and data transfer rates up to
921Kbaud/s. The EX-44092-3IS design utilizes the 16C95x UART with 128byte buffer,
which incorporates the latest in high speed interface technology. In combination with
the fast PCI-Express bus it provides a secure and very high data transfer on each
single port. It supports all PCI-Express slots x1 to x16. It is not possible to change the
address or IRQ settings manually, they will be obtained automatically by the system
BIOS and operating system. Please note if you connection speed above 115.2Kbaud
your peripheral device must support it. Besides you have to manually set the baud rate
and divisor in the device manager. With the jumper JP4 & JP5 you can enable 5V
power to pin 9. Please note if you use power to pin 9 your peripheral device must
support it.
Compatibility:
PCI Express x1 to x16
Operating system:
WIN 9x/ ME/ 2000/ XP/ Vista/ 7/ 8/ Server 200x/ (Linux by OS)
Connections:
2 x 9 Pin D-SUB serial male connector
Extent of delivery: EX-44092-3IS, Driver CD, Manual
CE CE CE CE
Certificates:
/ FCC / RoHS / WEEE
CONNECTORS:
Serial 9 Pin D-SUB connector (S1 and S2):
DB 9M:
Pin
Signal
1
2
3
NC = No Connection
JP5: S2 pin 9 power option (enable/disable)
JP4: S1 pin 9 power option (enable/disable)
DE97424562 / WHQL
Pin
Signal
Pin
Signal
NC
4
NC
7
NC
RXD
5
GROUND
8
NC
TXD
6
NC
9
NC
4
