Schematische Abbildungen
Ansicht und LED-Anzeigen

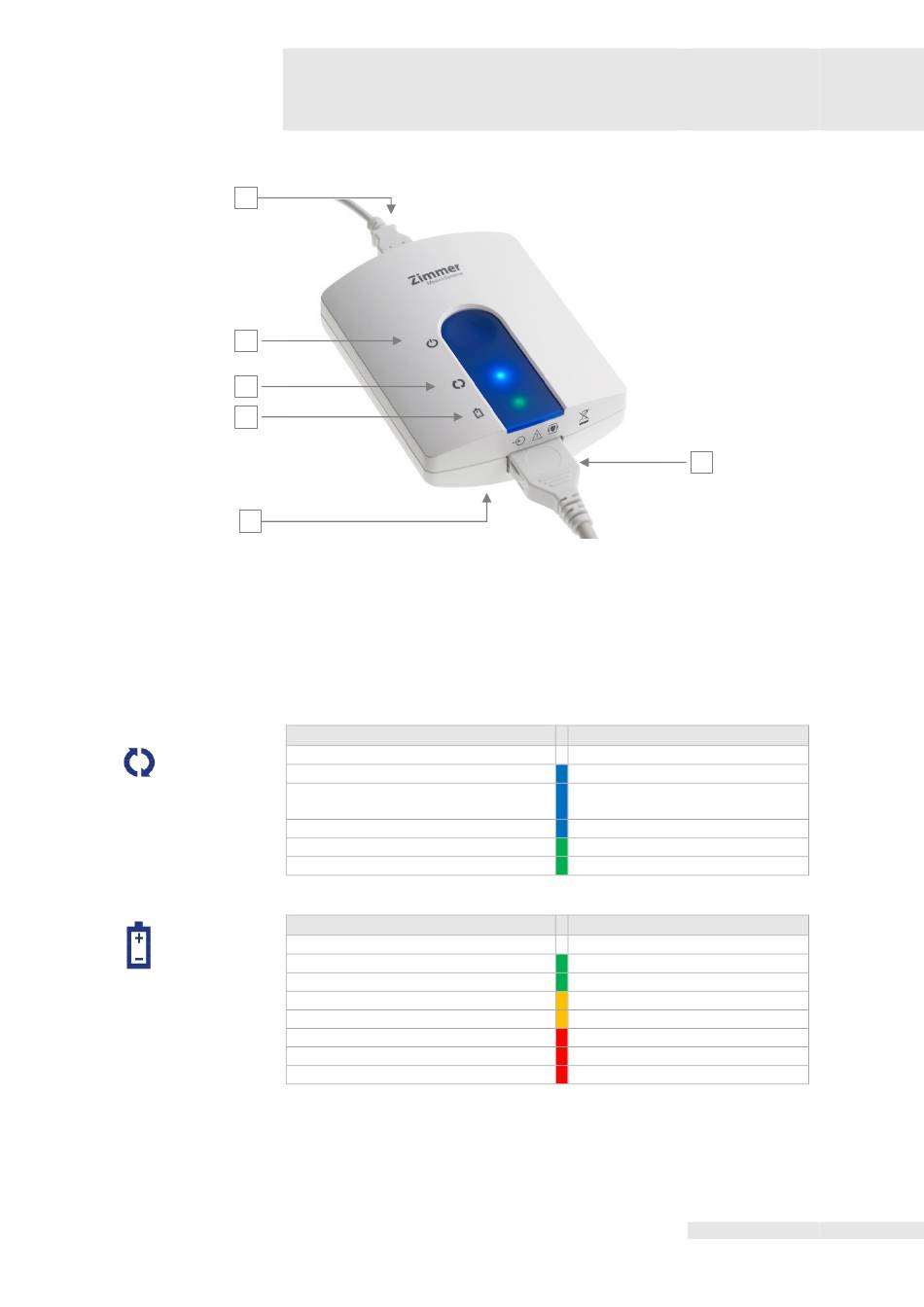

Abbildung 1
1
2
3
4
5
1
Geräte- und
3
Bedienungselemente
5
LED-Anzeigen
Betriebszustände
Keine Verbindung, Gerät ist aus
Selbsttest beim Einschalten
Drahtlose Datenverbindung (Bluetooth) mit
PC ist hergestellt.
Aktive, drahtlose Datenübertragung
USB-Datenverbindung mit PC ist hergestellt.
Aktive USB-Datenübertragung
Betriebszustände
Keine Auf- oder Entladung des Akkus
Akku ist voll.
Akku ist voll und wird geladen.
Akku ist halbleer.
Akku ist halbleer und wird geladen.
Akku ist leer.
Akku ist leer und wird geladen.
Akkukapazität ist restlos erschöpft.
USB-Anschluss an PC oder USB-Netzteil
Verbindungs-LED
Induktive Empfängerspule nach Qi-Standard
(Rückseite)
6
2
Ein-/Aus-Taster
4
Akku-LED
6
Anschluss für EKG-Patientenkabel oder für
EKG-Sauganlagen
Verbindungs-LED
aus
Blaues Dauerlicht für ca. 5 Sek.
Blaues Dauerlicht
Blaues Blinklicht
Grünes Dauerlicht
Grünes Blinklicht
Akku-LED
aus
Grünes Dauerlicht
Grünes Blinklicht
Oranges Dauerlicht
Oranges Blinklicht
Rotes Dauerlicht
Rotes Blinklicht
Schnelles rotes Blinklicht
