Anwendungshinweise
Sorgfältiges Anlegen der Elektroden ist Voraussetzung für ein störungsfreies EKG.
Hautvorbereitung
Deshalb sollten Sie dem Kapitel „Elektrodenanlage" besondere Aufmerksamkeit
schenken.
Die Signalqualität verbessert sich, wenn störende Haare abrasiert werden und die
Hautoberfläche mit einem feinen Vlies oder Gewebe abgerieben wird. Alkohol kann
zur Reinigung verwendet werden (Konzentration max. 30%).
Extremitäten-
Für die Abnahme der Herzaktionsspannungen von den Extremitäten eigenen sich
Elektroden
vorzugsweise Elektrodenklammern mit Elektrodencreme oder Elektrodengel,
Plattenelektroden mit Elektrodengel, EKG-Einmal-Elektroden oder ein Elektroden-
Saugsystem.
Werden Plattenelektroden verwendet, wird das Elektrodengel auf die Kontaktfläche
der Plattenelektroden auftragen und an die vorgesehene Anlagestelle angelegt. Die
Elektroden mit Spannband sind so straff zu befestigen, dass sie nicht selbständig
verrutschen können und keine Gefäße abgeschnürt werden.

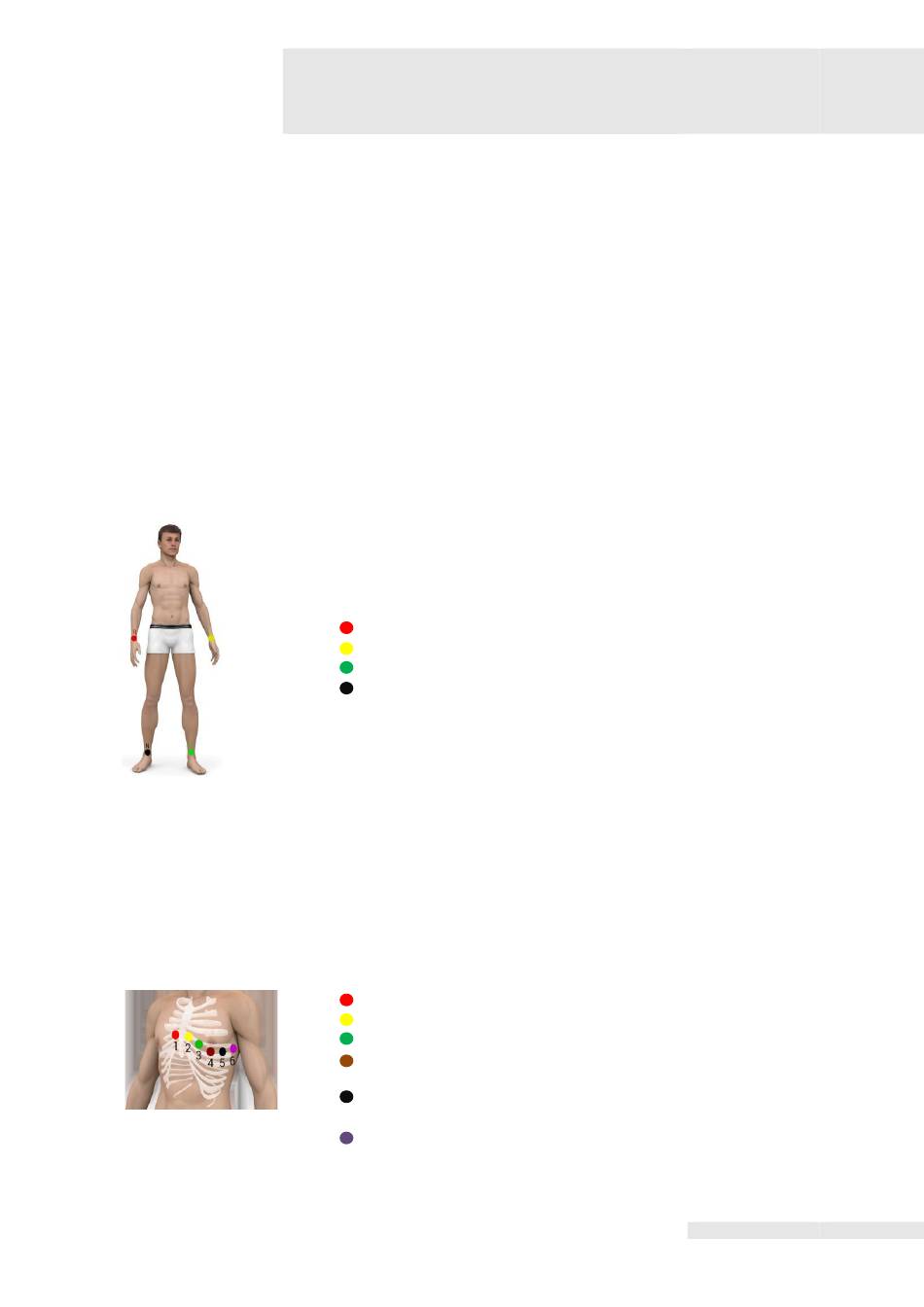

Extremitäten-Elektroden beim Ruhe-EKG
Zur Aufnahme der Extremitäten-Ableitungen sind die Extremitäten-Elektroden
folgendermaßen zu applizieren:
R
L
F
N
Extremitäten-Elektroden beim Belastungs-EKG
Während der Ergometrie sollten die Elektroden nicht über tätiger Muskulatur
angebracht werden. Günstige Anlagepunkte für die Extremitäten-Elektroden N und L
befinden sich oberhalb des Hüftkammes links und rechts. Die Elektroden R und L
werden am besten an den beiden Schulterblättern angelegt.
Zur Abnahme der Herzaktionsspannungen von der Brustwand eignen sich vor-
Brustwandelektroden
nach Wilson
zugsweise Thorax-Saugelektroden, EKG-Einmalelektroden oder ein Elektroden-
saugsystem (CardioAir, Zimmer MedizinSysteme).
Für die Aufnahme der Wilson-Ableitungen sind die Elektrodenanschlüsse C1 bis C6
an folgende Abnahmestellen anzulegen:
C1
C2
C3
C4
C5
C6
Rot
Elektrode rechter Arm
Gelb
Elektrode linker Arm
Grün
Elektrode linker Fuß
Schwarz
Elektrode rechter Fuß
Rot
Rechter Sternalrand im 4.Intercostalraum
Gelb
Linker Sternalrand im 4. Intercostalraum
Grün
Zwischen C2 und C4 links auf der 5. Rippe
Braun
Linke Medioklavikularlinie im 5. Intercostalraum
(etwa Herzspitze)
Schwarz
Linke vordere Axillarlinie in einer horizontal durch C4
gezogenen Linie
Lila
Linke mittlere Axillarlinie in einer horizontal durch C4
gezogenen Linie
2
