Elektronisches Thermostat A421
Eingeschränkte Bedienung
Hinweis: Durch das Einrichten der Eingeschränkten Bedienung wird der gelegentliche Benutzer daran ge
hindert, die Regelung Ihrer Anwendung zu stark zu verändern, oder versehentlich den Betriebsmodus von
Kühlen auf Heizen oder von Heizen auf Kühlen zu verändern (durch zu starkes Verstellen der Werte bei den
Parametern On und OFF).

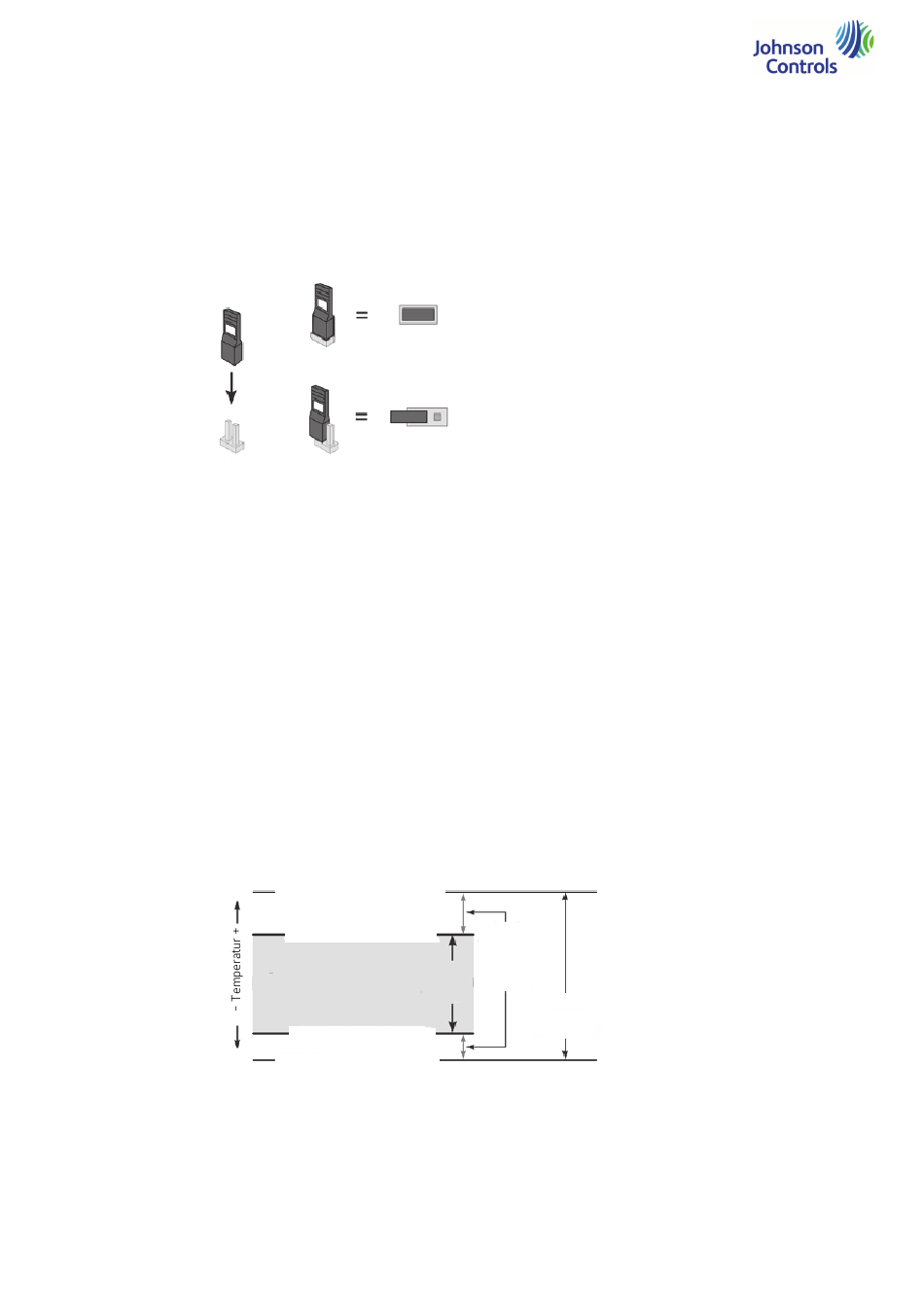

Für das Einrichten der Eingeschränkten Bedienung muss der Jumper bei
der Klemmleiste TB3 auf nur einen Pin gesetzt werden.
Jumper
Pins
Verfahren Sie wie folgt, um die Eingeschränkte Bedienung einzurichten:
1.
Stellen Sie sicher, dass im A421 bei der Klemmleiste TB3 der Pin auf beiden Pins steckt (uneingeschränkte
Bedienung).
2.
Stellen Sie die Werte der Parameter OFF und On ein, die das Regelband der Anwendung definieren.
3.
Ändern Sie die Temperaturwerte bei den Parametern HtS und LtS, um den eingeschränkten Bereich zu
definieren, der bei der Eingeschränkten Bedienung gültig ist.
4.
Unterbrechen Sie die Spannungsversorgung.
5.
Stecken Sie den Jumper auf nur einen Pin (Eingeschränkte Bedienung).
6.
Stellen Sie die Spannungsversorgung wieder her.
Die Bedienung des Reglers über die Tasten ist jetzt nur eingeschränkt möglich. Es kann nur der Wert des Pa
rameters OFF geändert werden, der dann das On/OFF-Regelband innerhalb des Bereichs ändert, der durch die
Parameter HtS und LtS definiert wird.
Hinweis: Um die Bedienung komplett einzuschränken und damit zu sperren, müssen die Parameter HtS und LtS
wie folgt eingestellt werden:
HtS muss gleich dem Wert von Parameter-Code On oder OFF sein
LtS muss gleich dem Wert von Parameter-Code OFF oder On sein.
Damit ist das Regelband (On bis OFF) gleich dem eingeschränkten Einstellbereich (LtS bis HtS)
und der Wert für OFF kann in der eingeschränkten Bedienung nicht verändert werden.
Differenzial zwischen On und OFF
bleibt fest. Der gesamte Regelbereich
wechselt, wenn der Parameter OFF
eingestellt wird.
© 10.2022 Johnson Controls
Elektronischer Produktkatalog MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
Uneingeschränkte Bedienung
(Jumper steckt auf beiden Pins)
Eingeschränkte Bedienung
(Jumper steckt auf einem Pin)
Obere Temperaturgrenze
Stopp (HtS)
On (Kühlen) / OFF (Heizen)
OFF (Kühlen) / On (Heizen)
Untere Temperaturgrenze
Stopp (LtS)
Abbildung 8:
Eingeschränkte Bedienung einstellen
(Jumper ist im Lieferumfang enthalten.)
UND
Verfügbarer
Regelbereich
in der
Eingeschränkten
Bedienung
Bereich für
die Eingeschränkte
Bedienung
8
