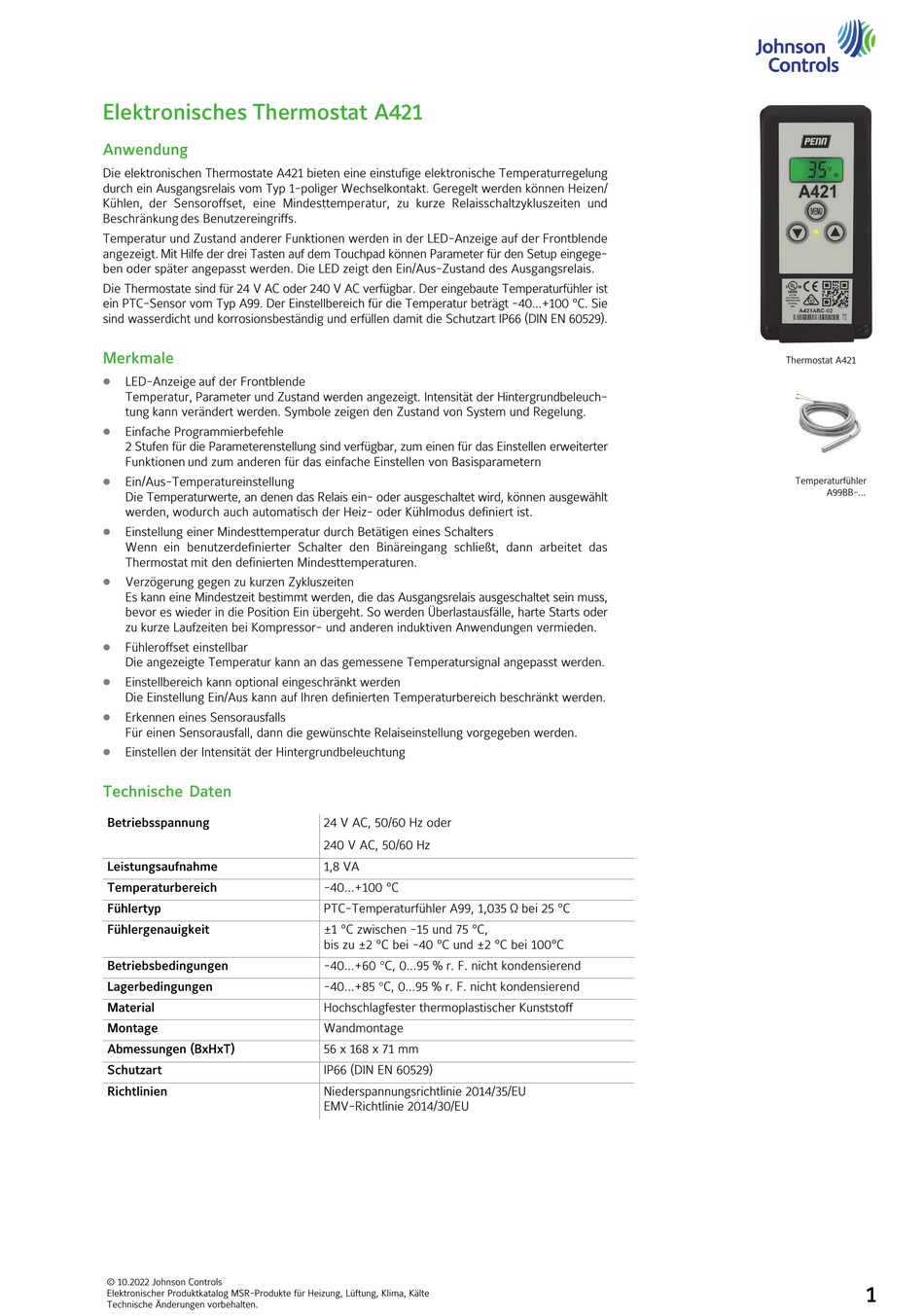

Elektronisches Thermostat A421
Anwendung
Die elektronischen Thermostate A421 bieten eine einstufige elektronische Temperaturregelung
durch ein Ausgangsrelais vom Typ 1-poliger Wechselkontakt. Geregelt werden können Heizen/
Kühlen, der Sensoroffset, eine Mindesttemperatur, zu kurze Relaisschaltzykluszeiten und
Beschränkung des Benutzereingriffs.
Temperatur und Zustand anderer Funktionen werden in der LED-Anzeige auf der Frontblende
angezeigt. Mit Hilfe der drei Tasten auf dem Touchpad können Parameter für den Setup eingege
ben oder später angepasst werden. Die LED zeigt den Ein/Aus-Zustand des Ausgangsrelais.
Die Thermostate sind für 24 V AC oder 240 V AC verfügbar. Der eingebaute Temperaturfühler ist
ein PTC-Sensor vom Typ A99. Der Einstellbereich für die Temperatur beträgt -40...+100 °C. Sie
sind wasserdicht und korrosionsbeständig und erfüllen damit die Schutzart IP66 (DIN EN 60529).
Merkmale
D
LED-Anzeige auf der Frontblende
Temperatur, Parameter und Zustand werden angezeigt. Intensität der Hintergrundbeleuch
tung kann verändert werden. Symbole zeigen den Zustand von System und Regelung.
D
Einfache Programmierbefehle
2 Stufen für die Parameterenstellung sind verfügbar, zum einen für das Einstellen erweiterter
Funktionen und zum anderen für das einfache Einstellen von Basisparametern
D
Ein/Aus-Temperatureinstellung
Die Temperaturwerte, an denen das Relais ein- oder ausgeschaltet wird, können ausgewählt
werden, wodurch auch automatisch der Heiz- oder Kühlmodus definiert ist.
D
Einstellung einer Mindesttemperatur durch Betätigen eines Schalters
Wenn ein benutzerdefinierter Schalter den Binäreingang schließt, dann arbeitet das
Thermostat mit den definierten Mindesttemperaturen.
D
Verzögerung gegen zu kurzen Zykluszeiten
Es kann eine Mindestzeit bestimmt werden, die das Ausgangsrelais ausgeschaltet sein muss,
bevor es wieder in die Position Ein übergeht. So werden Überlastausfälle, harte Starts oder
zu kurze Laufzeiten bei Kompressor- und anderen induktiven Anwendungen vermieden.
D
Fühleroffset einstellbar
Die angezeigte Temperatur kann an das gemessene Temperatursignal angepasst werden.
D
Einstellbereich kann optional eingeschränkt werden
Die Einstellung Ein/Aus kann auf Ihren definierten Temperaturbereich beschränkt werden.
D
Erkennen eines Sensorausfalls
Für einen Sensorausfall, dann die gewünschte Relaiseinstellung vorgegeben werden.
D
Einstellen der Intensität der Hintergrundbeleuchtung
Technische Daten
Betriebsspannung
Leistungsaufnahme
Temperaturbereich
Fühlertyp
Fühlergenauigkeit
Betriebsbedingungen
Lagerbedingungen
Material
Montage
Abmessungen (BxHxT)
Schutzart
Richtlinien
© 10.2022 Johnson Controls
Elektronischer Produktkatalog MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
24 V AC, 50/60 Hz oder
240 V AC, 50/60 Hz
1,8 VA
-40...+100 °C
PTC-Temperaturfühler A99, 1,035 Ω bei 25 °C
±1 °C zwischen -15 und 75 °C,
bis zu ±2 °C bei -40 °C und ±2 °C bei 100°C
‐40...+60 °C, 0...95 % r. F. nicht kondensierend
‐40...+85 °C, 0...95 % r. F. nicht kondensierend
Hochschlagfester thermoplastischer Kunststoff
Wandmontage
56 x 168 x 71 mm
IP66 (DIN EN 60529)
Niederspannungsrichtlinie 2014/35/EU
EMV-Richtlinie 2014/30/EU

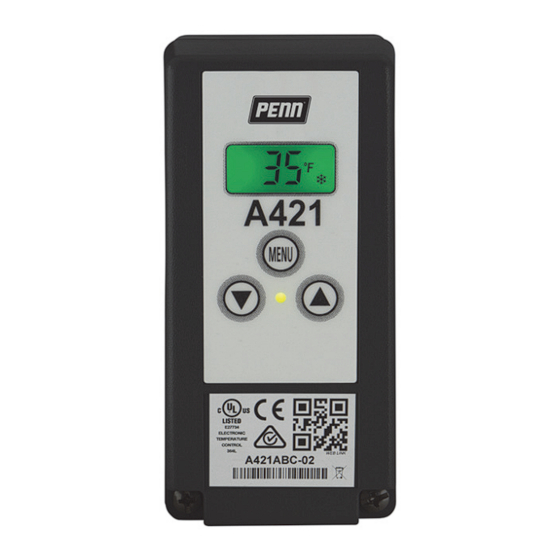

Thermostat A421
Temperaturfühler
A99BB‐...
1
