Elektronische Thermostate A421
Anwendung
Die elektronischen Thermostate A421 bieten eine einstufige elektronische Temperatur-
regelung durch ein Ausgangsrelais vom Typ 1-poliger Wechselkontakt. Geregelt werden
können Heizen/Kühlen, der
Relaisschaltzykluszeiten und Beschränkung des Benutzereingriffs.
Temperatur und Zustand anderer Funktionen werden in der LED-Anzeige auf der
Frontblende angezeigt. Mit Hilfe der drei Tasten auf dem Touchpad können Parameter
für den Setup eingegeben oder später angepasst werden. Die LED zeigt den Ein/Aus-
Zustand des Ausgangsrelais.
Die Thermostate sind für 24 V AC oder 240 V AC verfügbar. Der eingebaute
Temperaturfühler ist ein PTC-Sensor vom Typ A99. Der Einstellbereich für die
Temperatur beträgt -40...+100 °C. Sie sind wasserdicht und korrosionsbeständig und
erfüllen damit die Schutzart IP66 (DIN EN 60529).
Merkmale
LED-Anzeige auf der Frontblende
•
Temperatur, Parameter und Zustand werden angezeigt. Intensität der Hinter-
grundbeleuchtung kann verändert werden. Symbole zeigen den Zustand von
System und Regelung.
• Einfache Programmierbefehle
2 Stufen für die Parameterenstellung sind verfügbar, zum einen für das Einstellen
erweiterter Funktionen und zum anderen für das einfache Einstellen von Basis-
parametern
Ein/Aus-Temperatureinstellung
•
Die Temperaturwerte, an denen das Relais ein- oder ausgeschaltet wird, können
ausgewählt werden, wodurch auch automatisch der Heiz- oder Kühlmodus
definiert ist.
Einstellung einer Mindesttemperatur durch Betätigen eines Schalters
•
Wenn ein benutzerdefinierter Schalter den Binäreingang schließt, dann arbeitet
das Thermostat mit den definierten Mindesttemperaturen.
Verzögerung gegen zu kurzen Zykluszeiten
•
Es kann eine Mindestzeit bestimmt werden, die das Ausgangsrelais ausgeschaltet
sein muss, bevor es wieder in die Position Ein übergeht. So werden Überlast-
ausfälle, harte Starts oder zu kurze Laufzeiten bei Kompressor- und anderen
induktiven Anwendungen vermieden.
Fühleroffset einstellbar
•
Die angezeigte Temperatur kann an das gemessene Temperatursignal angepasst
werden.
Einstellbereich kann optional eingeschränkt werden
•
Die Einstellung Ein/Aus kann auf Ihren definierten Temperaturbereich beschränkt
werden.
Erkennen eines Sensorausfalls
•
Für einen Sensorausfall, dann die gewünschte Relaiseinstellung vorgegeben
werden.
Einstellen der Intensität der Hintergrundbeleuchtung
•
Technische Daten
Betriebsspannung
Leistungsaufnahme
Temperaturbereich
Fühlertyp
Fühlergenauigkeit
Fortsetzung auf der nächsten Seite ...
© 10.2024 Johnson Controls
MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
Sensoroffset, eine Mindesttemperatur,
24 V AC, 50/60 Hz oder
240 V AC, 50/60 Hz
1,8 VA
-40...+100 °C
PTC-Temperaturfühler A99, 1,035 Ω bei 25 °C
±1 °C zwischen -15 und 75 °C,
bis zu ±2 °C bei -40 °C und ±2 °C bei 100°C
zu kurze

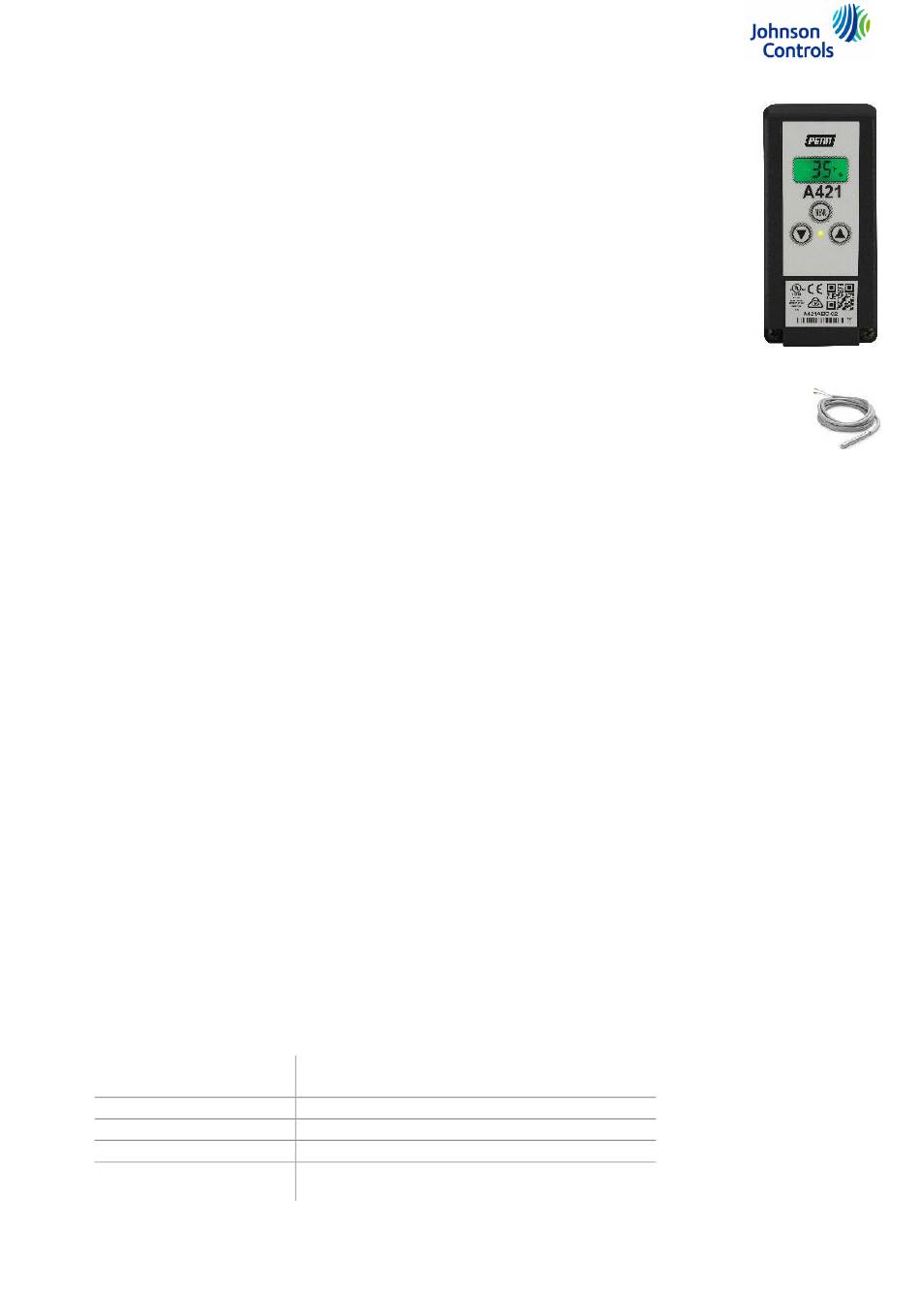

Thermostat A421
Temperaturfühler A99BB-...
