Elektronisches Thermostat A421
Basismenü (On, OFF, SF, Asd)
Im Basismenü können Sie schnell die Temperaturwerte für die Parameter OFF und On bearbeiten, die Aktion SF für
das Relais bei einem Fühlerausfall und die Verzögerung ASd gegen eine zu kurze Zykluszeit festlegen.
(Es werden in der Abbildung die werkseitig eingestellten °F-Werte angezeigt.)
Drücken Sie, wenn der Hauptbildschirm angezeigt wird auf MENU.
Auf dem LCD-Display erscheint OFF (der Parameter-Code, Temperatur, an der sich das Relais einschaltet), der erste Pa
rameter-Bildschirm im Basismenü.
Drücken Sie auf die Tasten Y oder B, um durch die Parameter im Basismenü zu blättern, bis der gewünschte Parameter-
Code für eine Bearbeitung (hier On, s. nächste Zeile) angezeigt wird.
Wird der gewünschte Parameter-Code angezeigt, müssen Sie die Taste MENU drücken, um die möglichen Werte des Pa
rameters anzuzeigen.
Der aktuelle Wert des Parameters wird angezeigt. Drücken Sie die Tasten Y oder B, um durch die Werte zu blättern, die
für den Parameter eingestellt werden können. Zeigen Sie den gewünschten Parameter an.
Wird der gewünschte Wert für den Parameter angezeigt, müssen Sie die Taste MENU drücken, um den Wert zu speichern
und zum nächsten Parameter zu gehen. Wenn Sie nicht die Taste MENU drücken, bleibt der alte Wert des Parameters
erhalten.
Um das Basismenü zu verlassen und direkt in das Erweiterte Menü zu gelangen, müssen Sie gleichzeitig die Tasten Y und B
drücken und sie für 5 Sekunden gedrückt halten.
© 10.2022 Johnson Controls
Elektronischer Produktkatalog MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
Hauptbildschirm
Bearbeiten
Speichern
Drücken Sie
gleichzeitig,
um zum
Hauptbildschirm
zu gelangen
Speichern
Bearbeiten

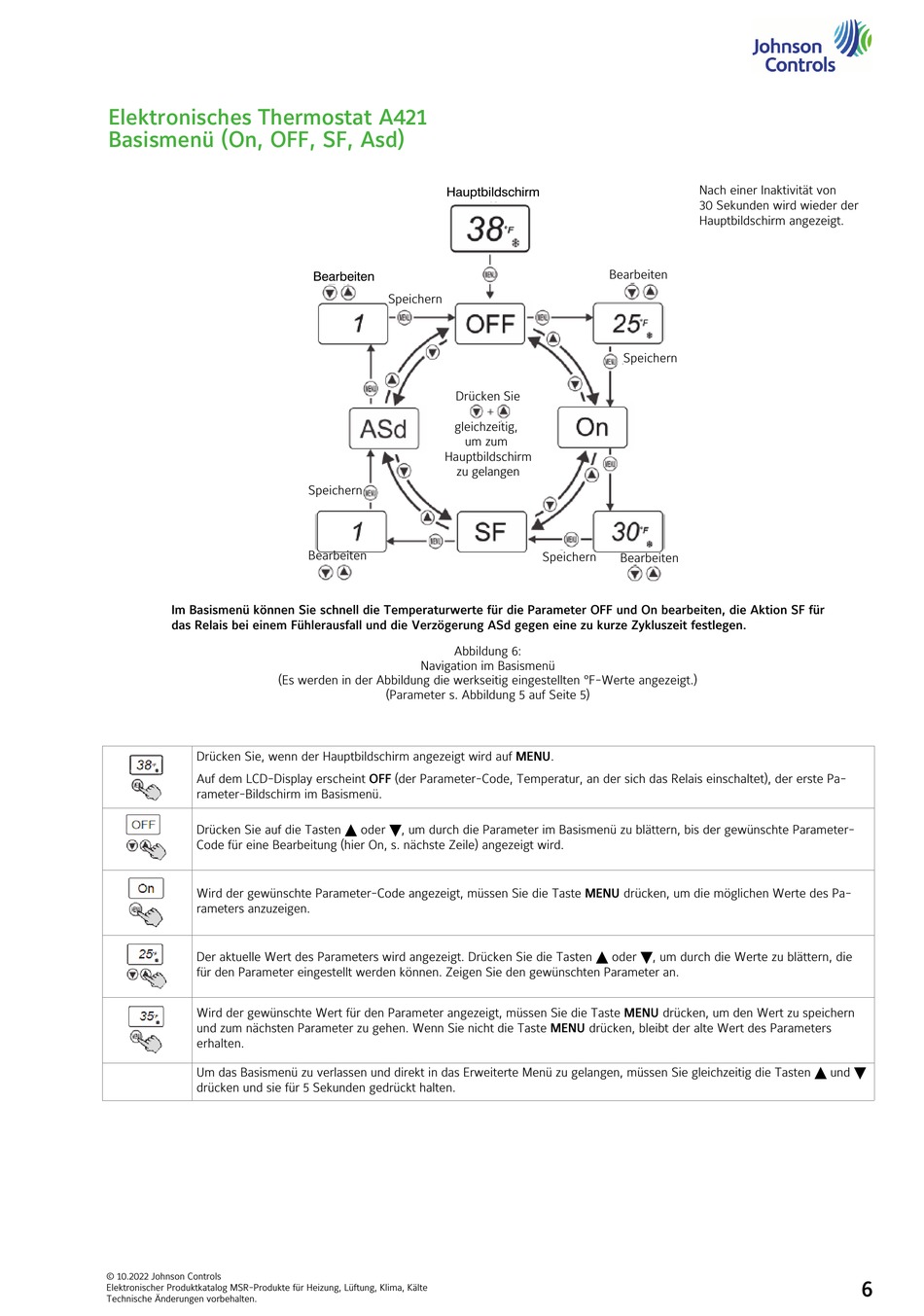

Abbildung 6:
Navigation im Basismenü
(Parameter s. Abbildung 5 auf Seite 5)
Nach einer Inaktivität von
30 Sekunden wird wieder der
Hauptbildschirm angezeigt.
Bearbeiten
Speichern
Speichern
Bearbeiten
6
