Elektronisches Thermostat A421
56
168
155
71
71
A421GEF-x
BI
Schalter
(optional)
Kabelab-
schirmung
Fühler
A99
brückungs-
24 V AC
Stromwandler
Klemmleiste TB2 und Ausgangsrelais vom Typ 1-poliger Wechselkontakt
LC = "Fußkontakt"
Stromquelle für das geregelte
Equipment muss an Klemme
LC angeschlossen werden.
In einer typischen Anwendung
stellt LNO den Strom (von LC) für
das geregelte Equipment zur
Verfügung, wenn das Relais ak
tiviert wird.
© 10.2022 Johnson Controls
Elektronischer Produktkatalog MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
27
44
Position des Fühlers A99
in den Klammern unten
am A421

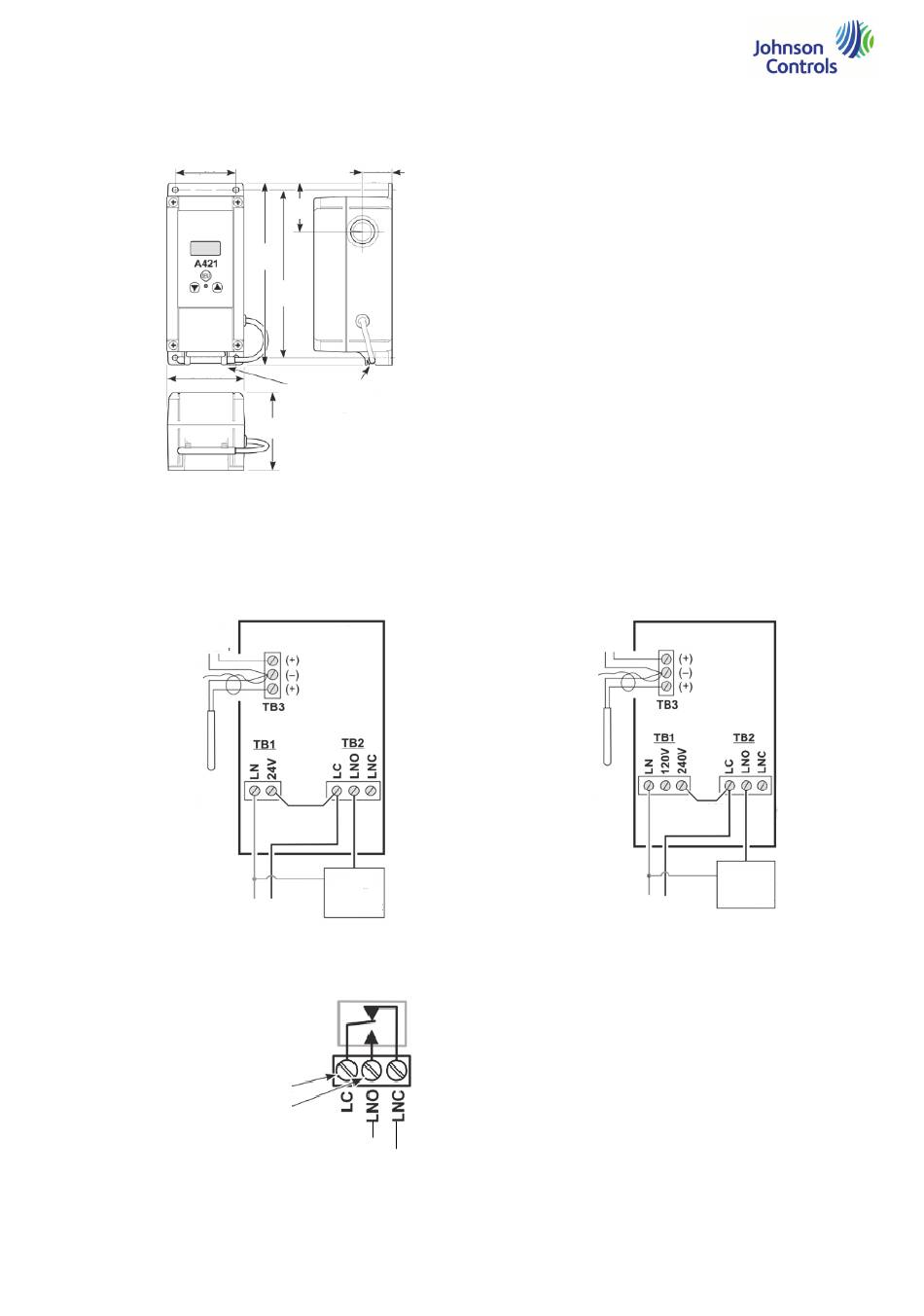

Abbildung 1:
Abmessungen (mm) und Montage der Module A421GEF-x und A421AEC-x
24 V AC
BIN
COM
Fühler
Über-
draht
24 V AC
Equipment
Die Klemmen LC, LNO und LNC der Klemmleiste TB2 sind mit dem 1-po
ligen potentialfreien Wechselkontakt des Relais in der A421-Regelung
verbunden. Das Thermostat stellt keine interne Spannung für die
Klemmen oder Relaiskontakte an der Klemmleiste TB2 zur Verfügung.
Das Thermostat aktiviert und deaktiviert das Relais, um die Kontakte
entsprechend der EIN/AUS-Temperaturwerte zu öffnen bzw. zu
schließen.
Relais deaktiviert (AUS): LC geöffnet (s. links), LED leuchtet nicht.
EIN
AUS
Relais aktiviert (EIN): LC schließt nach LNO und die LED leuchtet.
Abbildung 2:
Verdrahtung der Module, Klemmleiste TB2
Nutzen Sie die 4 Löcher in den Ecken des Gehäuses für die
Montage auf einer ebenen Wandfläche.
Die Gehäuseplatte kann um 180 ° (relativ zum Gehäusedeckel mit
der LCD-Anzeige) gedreht werden, so dass die Anschlüsse entwe
der ober oder unten liegen.
Beachten Sie aber, dass das Kabel zwischen der Gehäuseplatte und
dem Gehäusedeckel nicht über 180 ° verdreht werden darf.
A421AEC-x
BI
Schalter
(optional)
Kabelab-
schirmung
Fühler
A99
Über-
brückungs-
L1 L2
240 V AC
240 V AC
BIN
COM
Fühler
draht
240 V AC
Equipment
3
