Elektronisches Thermostat A421
Erweitertes Menü (alle Parameter)
Drücken Sie, wenn der Hauptbildschirm angezeigt wird gleichzeitig auf die Tasten Y und B, und halten Sie sie für 5 Se
kunden gedrückt.
Auf dem LCD-Display erscheint Un (Auswahl der Temperatureinheit), der erste Parameter-Bildschirm im Erweiterten Menü.
Drücken Sie auf die Tasten Y oder B, um durch die Parameter im Erweiterten Menü zu blättern, bis der gewünschte Pa
rameter für eine Bearbeitung (hier HtS, s. nächste Zeile) angezeigt wird.
Wird der gewünschte Parameter angezeigt, müssen Sie die Taste MENU drücken, um die möglichen Werte des Parameters
anzuzeigen.
Der aktuelle Wert des Parameters wird angezeigt. Drücken Sie die Tasten Y oder B, um durch die Werte zu blättern, die
für den Parameter eingestellt werden können. Zeigen Sie den gewünschten Parameter an.
Wird der gewünschte Wert für den Parameter angezeigt, müssen Sie die Taste MENU drücken, um den Wert zu speichern
und zum nächsten Parameter zu gehen. Wenn Sie nicht die Taste MENU drücken, bleibt der alte Wert des Parameters
erhalten.
© 10.2022 Johnson Controls
Elektronischer Produktkatalog MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
Gleichzeitig
drücken und für 5 Sekunden halten
Drücken Sie
gleichzeitig,
um zum
Hauptbildschirm
zu gelangen
Im Erweiterten Menü können Sie alle Parameter des A421 bearbeiten.

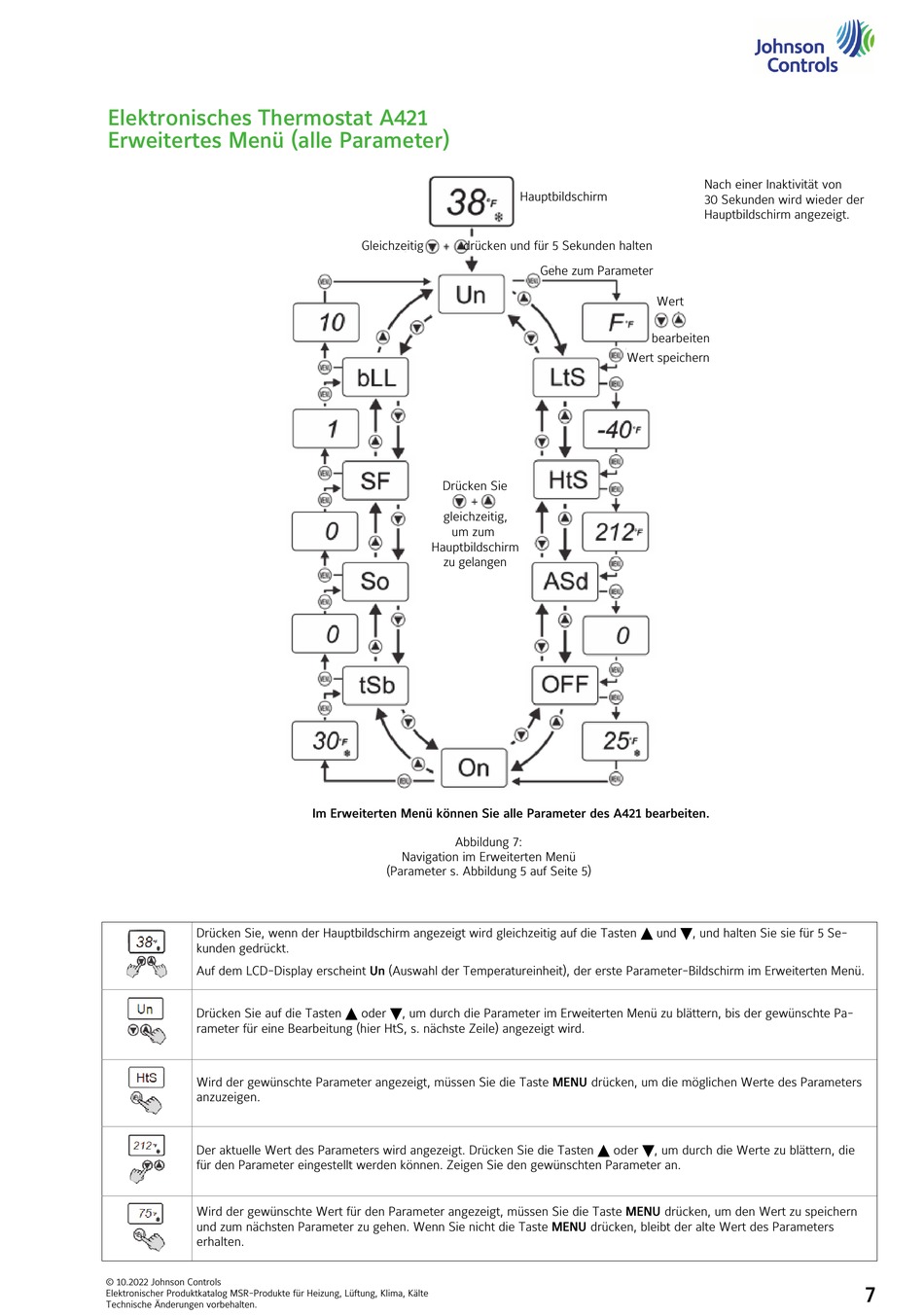

Abbildung 7:
Navigation im Erweiterten Menü
(Parameter s. Abbildung 5 auf Seite 5)
Hauptbildschirm
Gehe zum Parameter
Wert
bearbeiten
Wert speichern
Nach einer Inaktivität von
30 Sekunden wird wieder der
Hauptbildschirm angezeigt.
7
