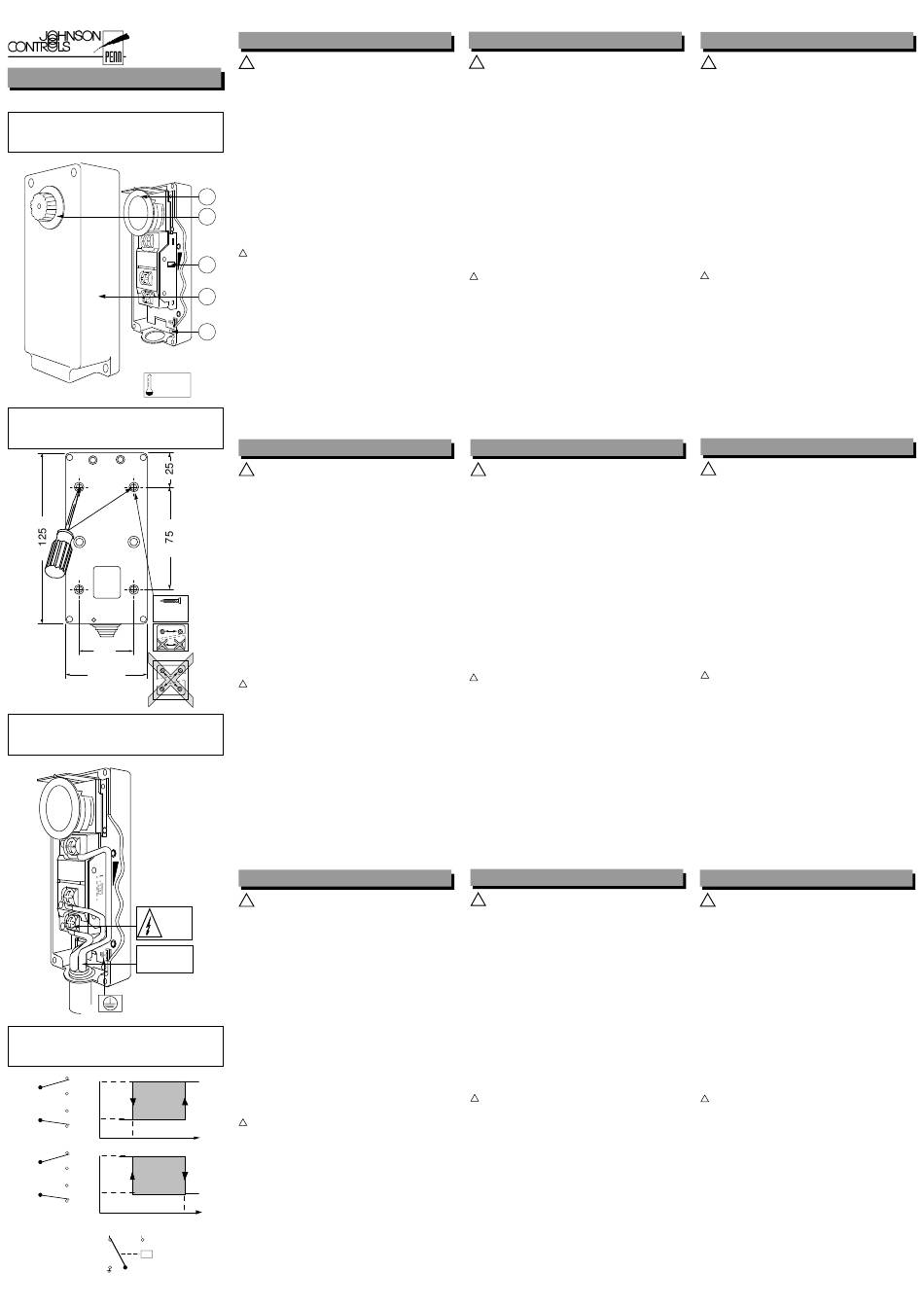

Johnson Controls A19 Kurzanleitung

SHT067N601(004)
Instruction sheet
A19 Splashproof
Specification Description Spezifikation
Specificatie Especificación Specifiche
Especificação Specifikationer
Beskrivelse Spesifikasjoner Προδιαγραφέσ
Technická data
T min.: - 35 °C
T max.: + 55 °C
Mounting Montage Montage
Montage Montaje Montaggio
Montagem Montering Kiinnitys
Montering Montering Mοντάρισµα
Instalace
Max. 2x
Ø 4.5 mm
40
60
Wiring Raccordement Verdrahtung
Bedrading Cableado Cablaggio
Cablagem Ledningar Jodotus
Elektrisk installation Kabling Kαλωδίωση
Zapojení
2
3
(3x)
1
M 4x6
2
0.5 to 4 mm
(20-12 AWG)
Adjustment Réglage Einstellung
Instelling Ajuste Regolazione
Ajuste Justering
Justering Justering Pύθµιση
Seřízení
2
1
3
Set Low
2
1
3
SP
3
1
2
Set High
3
1
2
SP
3 2
θ >
1
1
Litho in the Netherlands
PSC9720
ENGLISH
! READ THIS INSTRUCTION SHEET CAREFULLY BEFORE
INSTALLING, RETAIN IT SAFELY FOR FUTURE REFER-
ENCE.
1 Setpoint dial
2 Knob for adjustment (knob models only)
3 Cover
4 Differential lever (adjustable differential models only)
5 Drainhole
Erittely

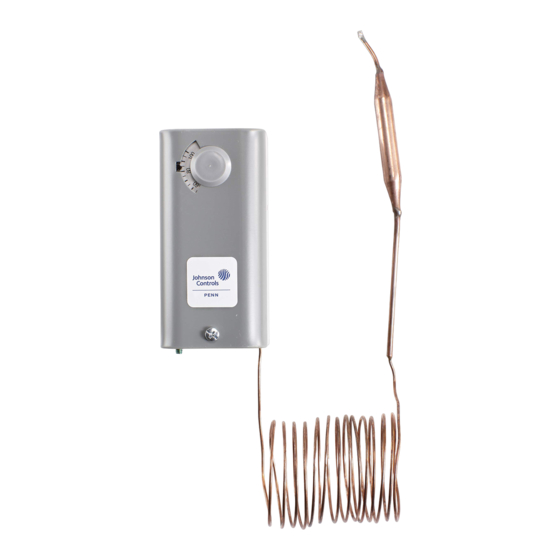

The A19 is a temperature control designed to sense temperatures.
According to EN 60730 it is a type 1 action, independently mounted
control, suitable for surface mounting on a plane surface and for use in
normal pollution situation.
These controls are designed for use only as operating controls. Where
1
an operating control failure would result in personal injury or loss of
property, it is the responsibility of the installer to add devices or systems
that protect against, or warn of, control failure.
2
Installation
DO NOT TURN SEALED SCREWS
Disconnect from power supply before the cover is removed.
!
4
Wiring
All wiring should conform to local codes and must be carried out by
authorized personnel only. When using multi stranded wire apply a
cable ferrule to the cable end.
3
Check out procedure
Before leaving the installation observe at least three complete operat-
ing cycles to be sure that all components are functioning correctly. If not
5
contact your supplier.
FRANÇAIS
LISEZ ATTENTIVEMENT CES INSTRUCTIONS AVANT DE
!
COMMENCER L'INSTALLATION ET CONSERVEZ- LES
POUR VOUS Y REFERER ULTERIEUREMENT
1. Cadran de consigne
2. Bouton de réglage (pour modèles avec bouton uniquement)
3. Couvercle
4. Levier de différentiel (pour modèles de différentiel réglable unique-
ment)
5. Perçage de drainage
Le modèle A19 est un régulateur de température destiné à détecter les
températures.
D'après la norme EN 60730 c'est un régulateur indépendant, action
type 1, conçu pour un montage sur surface plane et utilisé dans des
environnements normalement pollués.
Cet appareil est destiné à assurer des fonctions de régulation. Lorsque
la panne ou le mauvais fonctionnement de ce dernier risque d'entraîner
des dommages matériels ou corporels, il est de la responsabilité de
l'installateur de prévoir des organes de sécurité indépendants afin de
ne pas utiliser le régulateur en équipement de sécurité.
Installation
NE PAS TOURNER LES VIS SCELLEES
Couper l'alimentation électrique avant d'enlever le couvercle.
!
Câblage
Tous les raccordements doivent être conformes aux normes en
vigueur et ne peuvent être réalisés que par du personnel autorisé.
En cas d'utilisation de câble souple multi-brins, utiliser un embout à
sertir.
Procédure de contrôle
Après avoir terminé l'installation, observez au moins trois cycles
complets de fonctionnement pour s'assurer que tous les composants
fonctionnent correctement. Si cela n'est pas le cas, contactez votre
fournisseur.
DEUTSCH
BITTE LESEN SIE DIESE ANWEISUNGEN VOR DER IN-
!
STALLATION SORGFÄLTIG DURCH UND BEWAHREN SIE
SIE ZUR WEITEREN VERWENDUNG AUF.
1 Sollwertskalenscheibe
2 Einstellknopf (Nur mit Knopf ausgestattete Modelle)
3 Aufsatz für verdeckte Einstellung
4 Differentialhebel (Nur einstellbare Differentialmodelle)
5 Drainage-Öffnung
Der A19 ist ein Temperaturregler zum Fühlen von Temperaturen.
Dieses ist entsprechend EN 60730 ein, Wirkungsweise Typ 1, Unab-
hängig montiertes Regel- und Steuergerät Geeignet als Aufbaugerät,
z. B. für Wandmontage und für Anwendung in Umgebungsbedingun-
gen mit üblicher Verunreinigung.
Diese Regler sind ausschließlich zur Verwendung als Bedienungs-
elemente vorgesehen. In Situationen, in denen das Versagen eines
Säätö
Bedienungselements Personenschäden oder Sachverluste nach sich
ziehen kann, ist der Installateur dafür verantwortlich, entsprechende
Vorrichtungen oder Systeme einzubauen, die einem Regelversagen
entgegenwirken oder die als entsprechende Frühwarnsysteme die-
nen.
Montage
PLOMBIERSCHRAUBEN NICHT ANZIEHEN!
Vor dem Entfernen des Deckels Spannung abschalten.
!
°C Verdrahtung
Alle Verdrahtungen müssen den am Einsatzort geltenden Vorschriften
entsprechen und sind ausschließlich dazu befugten Personen
vorbehalten.Bei Vewendung feindrätiger Leitungen sind
Adernendhülsen zuverwenden.
Überprüfung
Vor dem Verlassen der Anlage sollten Sie diese mindestens drei
Betriebszyklen beobachten und überprüfen, daß alle Komponenten
ordnungsgemäß funktionieren. Sollte dies nicht der Fall, wenden Sie
°C
sich bitte an Ihren Händler.
9712EP
NEDERLANDS
NEEM DEZE INSTRUCTIES GRONDIG DOOR ALVORENS U
!
BEGINT MET HET INSTALLEREN EN BEWAAR ZE VOOR
TOEKOMSTIG GEBRUIK
1 Temperatuur instellingsschijf
2 Knop voor temperatuur afstelling (allen op modellen voorzien van
een knop)
3 Deksel
4 Differentie instellingshendel (alleen bij modellen met verstelbare
differentie)
5 Condens afvoeropening
De A19 is een thermostaat ontworpen voor het meten van temperatu-
ren
Volgens EN 60730 is het een, type 1 aktie, onafhankelijk te monteren
apparaat, geschikt voor montage op een plat oppervlak en geschikt
voor gebruik in een normaal vervuilde omgeving.
Deze apparaten zijn alleen ontworpen voor gebruik als regelaar. Als
een foutieve werking van de regelaar persoonlijk letsel of schade kan
veroorzaken, moet de installateur beveiliging of alarm apparatuur
aansluiten die aangeeft dat de regelaar niet funktioneert.
Montage
NIET DRAAIEN AAN AFGELAKTE SCHROEVEN
Schakel de voedingsspanning af voordat het deksel wordt verwij-
!
derd
Bedrading
De installatie, de elektrische aansluiting en de instellingen dienen
overeen te stemmen met de plaatselijke voorschriften en mogen enkel
worden uitgevoerd door bevoegd personeel.
Indien een draad met flexibele kern wordt toegepast dient het uiteinde
van de draden te worden voorzien van een ader eindhuls.
Controleprocedure
Controleer, voordat u de installatie zelfstandig laat werken, gedurende
ten minste drie complete werkcycli of alle onderdelen correct werken.
Werkt de installatie niet correct, neem dan contact op met uw leveran-
cier.
ESPAÑOL
!
LEA DETENIDAMENTE ESTA HOJA DE INSTRUCCIONES
ANTES DE REALIZAR LA INSTALACION Y GUARDELA
PARA FUTURAS CONSULTAS
1 Cuadrante para fijar el punto de control
2 Botón de ajuste (sólo en modelos con botón)
3 Cubierta
4 Palanca diferencial (sólo en modelos con diferencial ajustable)
5 Agujero de drenaje
El A19 es un control de temperatura diseñado para detectar tempera-
turas.
Según EN 60730, es un, acción tipo 1 control montado independien-
temente adecuado para montaje en superficie en una superficie plana
y para uso en condiciones de contaminación normal.
Estos controles están diseñados para ser utilizados solamente como
controles de funcionamiento. En los casos en que un fallo de control
de funcionamiento pudiera producir daños personales o a propieda-
des, es responsabilidad del instalador añadir los dispositivos o siste-
mas que protejan o adviertan de los fallos de control.
Instalación
NO GIRE LOS TORNILLOS SELLADOS.
Desconectar la corriente antes de quitar la tapa.
!
Cableado
Todo el cableado debe cumplir las normativas locales y debe realizar-
se solamente por el personal autorizado. Cuando se utiliza cable
flexible aplicar terminales en los extremos.
Procedimiento de comprobación
Antes de finalizar la instalación, observe por lo menos tres ciclos de
operación completos para asegurarse que todos los componentes
estén funcionando correctamente. Sino es así, póngase en contacto
con su proveedor.
ITALIANO
LEGGERE ATTENTAMENTE LE ISTRUZIONI PRIMA DEL-
!
L'INSTALLAZIONE E CONSERVARE PER FUTURE CON-
SULTAZIONI
1 Scala del valore di riferimento
2 Manopola di regolazione (solo su modelli con manopola)
3 Coperchio
4 Leva differenziale (solo modelli a differenziale variabile)
5 Foro di scarico
Il dispositivo A19 è un regolatore della temperatura in grado di rilevare
le temperature.
Secondo le EN 60730 è un, azione tipo 1 Regolatore montato indipen-
dentemente, adatto per montaggio su una superficie piatta e per uso
in situazioni di normale inquinamento.
Questi dispositivi hanno esclusivamente la funzione di comandi. Se un
comando può provocare danni alle persone o alle cose, è responsabi-
lità dell'installatore aggiungere gli opportuni dispositivi o sistemi di
protezione o di segnalazione dello stato di guasto del comando stesso.
Installazione
NON BLOCCARE LE VITI SIGILLATE
Staccare l'alimentazione prima di togliere il coperchio.
!
Cablaggio
Il cablaggio deve essere conforme alle normative locali ed essere
eseguito esclusivamente da personale autorizzato. Quando si usa un
cavo con filo a trefoli occorre applicare un capocorda alla fine di ogni
filo.
Messa in funzione
Prima di concludere l'installazione, osservare almeno tre cicli operativi
completi per accertare il corretto funzionamento di tutti i componenti.
In caso di irregolarità, contattare il proprio fornitore.
PORTUGUÊS
LEIA ATENTAMENTE ESTA FOLHA DE INSTRUÇÕES AN-
!
TES DE PROCEDER À INSTALAÇÃO E GUARDE-A PARA
UTILIZAÇÃO FUTURA.
1 Indicador do ponto de referência
2 Botão para ajuste (somente modelos com botões)
3 Tampa
4 Alavanca diferencial (somente modelos de diferencialajustável)
5 Orifício de drenagem
O A19 é um controlador de temperatura destinado à detecção de
temperatura.
Segundo EN 60730 é um, acção tipo 1, Controlador montado indepen-
dentemente, apropriado para montagem de superfície sobre uma
superfície plana e para a utilização em condições normais de poluição.
Estes controladores foram concebidos exclusivamente para a utiliza-
ção como controladores operacionais. Quando uma falha do controlador
operacional possa resultar em ferimentos físicos ou perda de propri-
edades, recai sobre o instalador a responsabilidade o acréscimo de
dispositivos ou sistemas que protejam ou alertem contra uma falha do
controlador.
Instalação
NÃO GIRE OS PARAFUSOS SELADOS.
Antes de retirar a tampa, desligue a alimentação eléctrica.
!
Conexões
Todas as conexões devem estar conforme os códigos locais e
efectuadas somente por pessoal autorizado. Ao ser utilizado cabo
multifilar, monte um adaptador de cabo na extremidade do cabo.
Procedimento de controlo
Antes de abandonar a instalação, observe pelo menos três ciclos de
funcionamento completos para assegurar-se de que todos os compo-
nentes funcionem correctamente. Do contrário, contacte o seu forne-
cedor.
SVENSKA
LÄS NOGA DESSA INSTALLATIONSANVISNINGAR INNAN
!
INSTALLATIONEN UTFÖRS OCH BEVARA DEM FÖR FRAM-
TIDA REFERENS.
1. Vrid för inställningspunkt
2. Justeringsratt (endast för modeller med ratt)
3. Lock
4. Differentialspak (endas för modeller med justeringsbar differential)
5. Avloppshål
A19 är en temperaturkontroll konstruerad för att avkänna temperatu-
rer.
I hänvisning till EN 60730 är det, typ 1 styrning, oberoende monterad
styrning passar för suitable för ytmontering på en plan yta och för
användning i normalt nedsmutsad miljö.
Denna styrenhet är utformad för att användas som opererande styren-
het och skall därför endast användas som sådan. Det är installatörens
ansvar att förse installationen med enheter och/eller säkerhetssystem
som förebygger att eventuell skada tillfogas personer eller egendom till
följd av driftfel i styrenheten.
Installation
VRID EJ PÅ DE FÖRSEGLADE SKRUVARNA
koppla bort spänningen innan täcklocket tas bort.
!
Ledningar
All kabeldragnig ska utföras enligt gällande bestämmelser och får
endast utföras av behörig personal. När det används mångdledad
kabel, sätt dit i en kabelsko i kabeländarna.
Kontrollera proceduren
Efter installationen bör man övervaka minst tre hela operationscyklar
fungerar som de ska. Om detta inte är fallet, kontakta leverantören.
SUOMI
! LUE TÄMÄ OHJELEHTINEN ENNEN ASENNUSTA HUO-
LELLISESTI JA SÄILYTÄ SE MYÖHEMMÄN TARPEEN VA-
RALTA
1 Asetusarvon valitsin
2 Säätönuppi (vain nupilliset mallit)
3 Suojus piilosäätöä varten ( vain piilomallit)
4 Erovipu (vain säädettävät differentiaalimallit)
5 Tyhjennysreikä
A19 on lämpötilan säädin, joka on tarkoitettu lämpötilan mittaamiseen.
EN 60730- normin mukaan kyseessä on, tyyppiä 1 toiminta, itsenäi-
sesti asennettava säädin, soveltuu asennettavaksi tasaiselle pinnalle
ja voidaan käyttää normaalissa saastetilanteessa.
Nämä ohjausreleet on tarkoitettu vain laitteiston toiminnan ohjauk-
seen. Jos ohjaushäiriö voi johtaa henkilö- tai aineellisiin vahinkoihin,
asentajan velvollisuutena on huolehtia tarvittavista lisälaitteista tai -
järjestelmistä, jotka suojaavat ihmisiä ja laitteistoa ohjaushäiriön
seurauksilta tai varoittavat häiriöstä.
Asennus
ÄLÄ VÄÄNNÄ SINETÖITYJÄ RUUVEJA
Katkaise virta ennen suojuksen poistamista.
!
Kytkentä
Johdotus on tehtävä paikallisten määräysten mukaisesti ja sen saa
suorittaa vain ammattitaitoinen henkilö. Käytettäessä monisäikeistä
johtoa kaapelin holkki tulee kiinnittää kaapelin päähän.
Alkutarkastus
Ennen kuin laitteisto jätetään toimimaan ilman valvontaa, sen toimin-
taa on tarkkailtava ainakin kolme täyden jakson ajan. Tällöin on
varmistettava, että kaikki komponentit toimivat kunnolla. Jos laitteisto
ei toimi asianmukaisesti, ota yhteys sen toimittajaan..
