Elektronisches Thermostat A421
Wenn der Wert ASd größer als 0 ist, wird das eingestellte Verzögerungsintervall jedes Mal in
itialisiert, wenn der A421 eingeschaltet wird, oder ein OFF-Zyklus beginnt. Wenn das Intervall
aktiv ist, wird abwechselnd der Messwert am Fühler A99 und ASd auf dem Display angezeigt.
Diese Verzögerung für ein zu kurzes Intervall wird typischerweise in Anwendungen für Kühl
anlagen genutzt, um den Druck im System auszugleichen, bevor der Kompressor neu startet.
Während der Verzögerung bleibt das Ausgangsrelais im Zustand Off (falls notwendig, wird der
Zustand vorgegeben). Erst nach Ablauf des Intervalls schaltet das Relais in den On-Zustand.
© 10.2022 Johnson Controls
Elektronischer Produktkatalog MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
LCD-Display mit der
gemessenen Temperatur
am Fühler A99
Taste Menü
Taste Runter
Relaiszustand
LED leuchtet grün, wenn das Relais aktiviert ist
und die Kontakte LC und LNO geschlossen sind

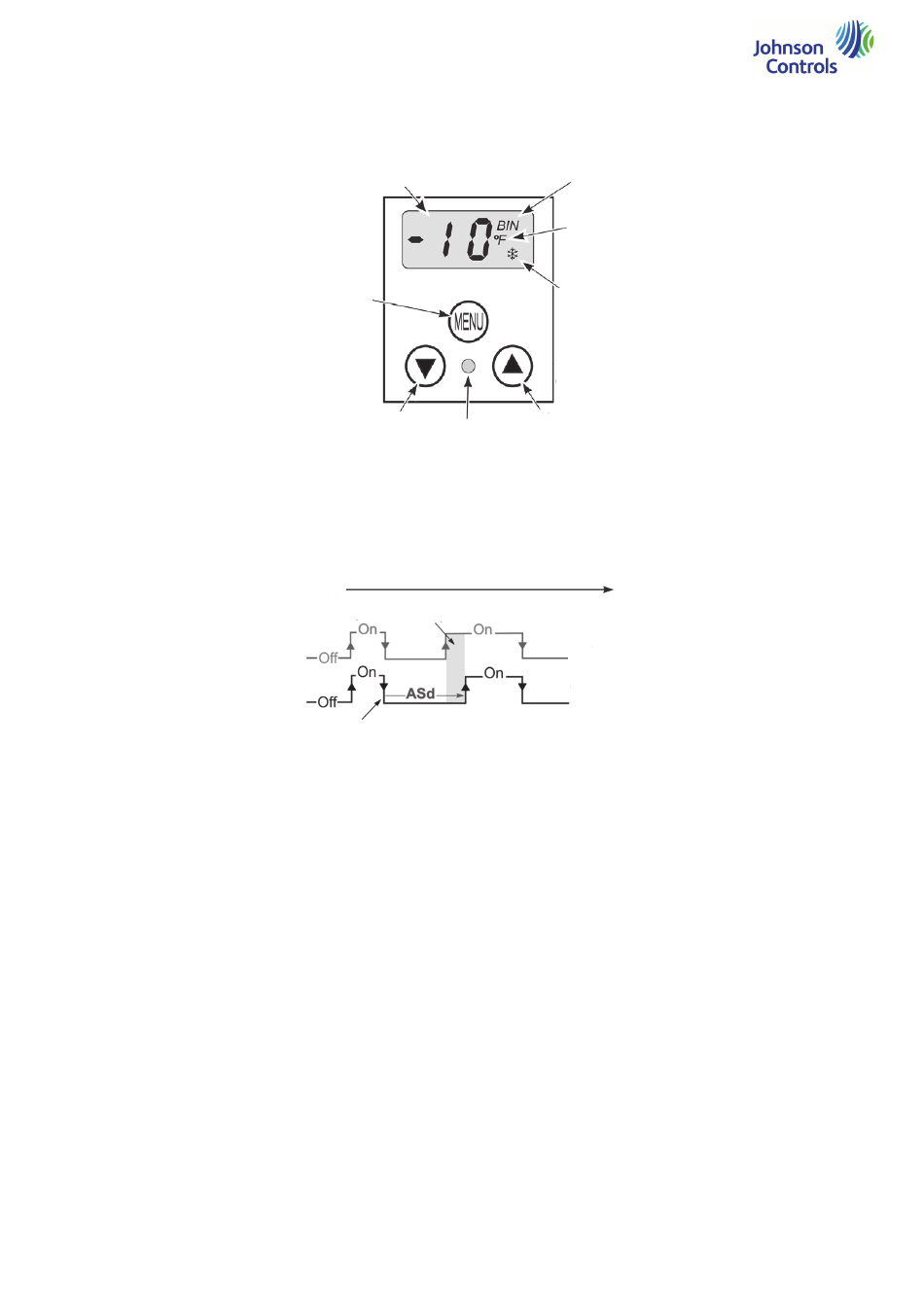

Abbildung 3:
Bedienfeld A421
Zeit
Anforderung nach einem Einschalten (On) wird während des ASd vorgegeben
Intervall ASd startet, wenn das Ausgangsrelais in
den Zustand Off geht.
Abbildung 4:
Parameter ASd (Anti-Short Cycle Delay)
Mindestzeit, in der das Ausgangsrelais im Zustand OFF (abgeschaltet) bleibt,
bevor der nächste On-Zyklus (eingeschaltet) startet
Zustandsanzeige Binäreingang
Wenn ein BI angeschlossen ist und dieser dann ge
schlossen ist, dann gilt die Temperaturabsenkung
und es wird BIN angezeigt.
Temperatureinheit
Betriebsmodus
Schneeflocke: Kühlen (Parameter OFF < On)
Flamme: Heizen (Parameter OFF > On)
Taste Rauf
LED
Anforderung
Zustand Ausgangsrelais
4
