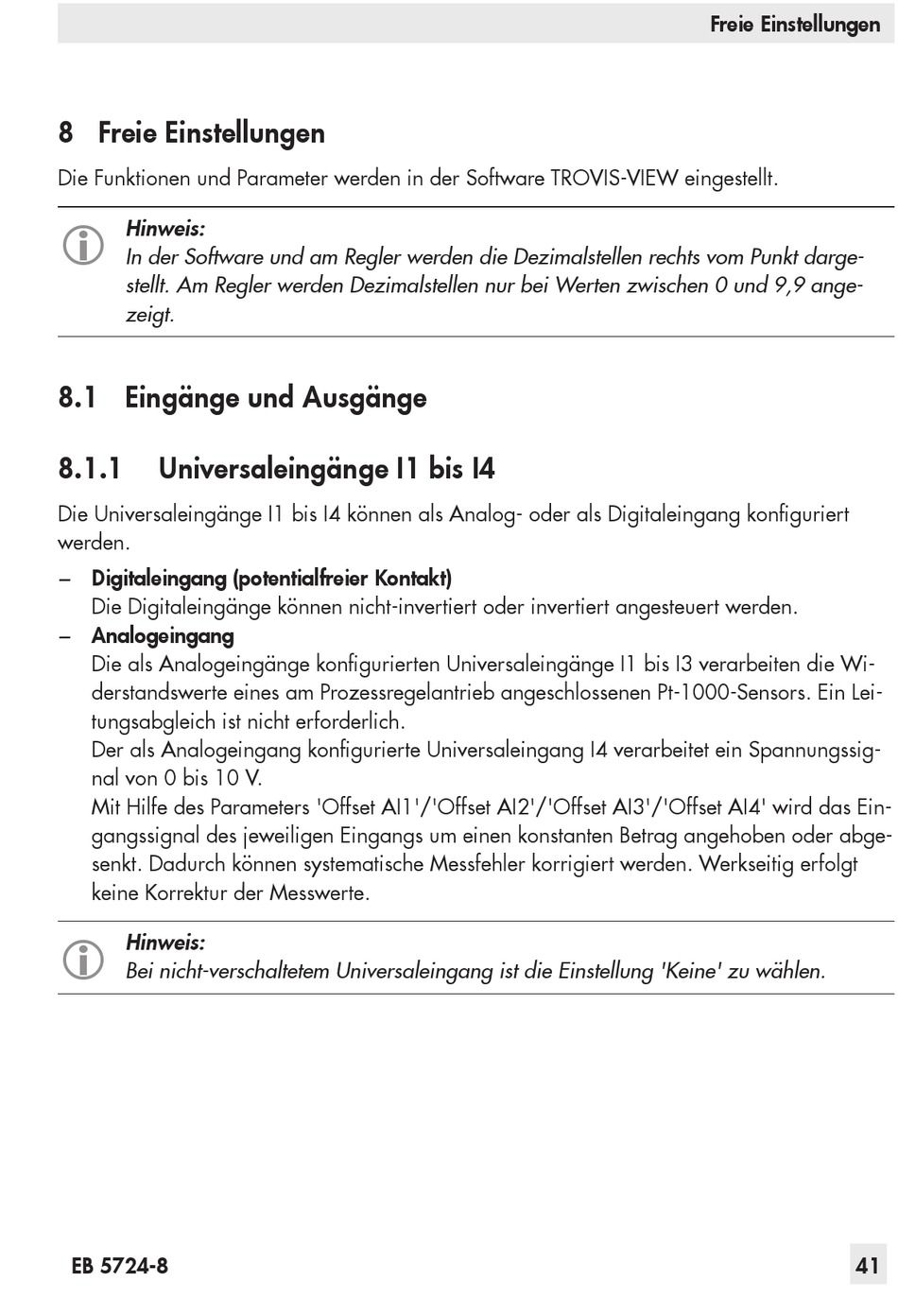

8 Freie Einstellungen

Die Funktionen und Parameter werden in der Software TROVIS-VIEW eingestellt.
Hinweis:

In der Software und am Regler werden die Dezimalstellen rechts vom Punkt darge-
stellt. Am Regler werden Dezimalstellen nur bei Werten zwischen 0 und 9,9 ange-
zeigt.
8.1 Eingänge und Ausgänge
8.1.1 Universaleingänge I1 bis I4
Die Universaleingänge I1 bis I4 können als Analog- oder als Digitaleingang konfiguriert
werden.
− Digitaleingang (potentialfreier Kontakt)
Die Digitaleingänge können nicht-invertiert oder invertiert angesteuert werden.

− Analogeingang

Die als Analogeingänge konfigurierten Universaleingänge I1 bis I3 verarbeiten die Wi-
derstandswerte eines am Prozessregelantrieb angeschlossenen Pt-1000-Sensors. Ein Lei-
tungsabgleich ist nicht erforderlich.
Der als Analogeingang konfigurierte Universaleingang I4 verarbeitet ein Spannungssig-
nal von 0 bis 10 V.
Mit Hilfe des Parameters 'Offset AI1'/'Offset AI2'/'Offset AI3'/'Offset AI4' wird das Ein-
gangssignal des jeweiligen Eingangs um einen konstanten Betrag angehoben oder abge-
senkt. Dadurch können systematische Messfehler korrigiert werden. Werkseitig erfolgt
keine Korrektur der Messwerte.
Hinweis:

Bei nicht-verschaltetem Universaleingang ist die Einstellung 'Keine' zu wählen.
