JUMO MICROSTAT Betriebsanleitung

Operating Instructions
Notice de mise en service
1. Einleitung
Bitte lesen Sie diese Betriebsanleitung, bevor Sie
das Gerät in Betrieb nehmen. Bitte unterstützen
Sie uns, diese Betriebsanleitung zu verbessern.
Für Ihre Anregungen sind wir dankbar.
Telefon: (06 61) 60 03-7 16
Telefax: (06 61) 60 03-5 04
Sollten bei der Inbetriebnahme trotzdem Schwie-
rigkeiten auftreten, bitten wir Sie, keine unzulässi-
gen Manipulationen am Gerät vorzunehmen. Sie
gefährden dadurch Ihren Garantieanspruch!
Bitte setzen Sie sich mit dem Lieferanten oder
dem Stammhaus in Verbindung.
JUMO GmbH & Co. KG ist ein nach DIN ISO 9001
zertifiziertes Unternehmen. Sie haben ein Produkt
erworben, dass selbst hohen Forderungen ge-
recht wird und alle angegebenen Spezifikationen
einhält oder übertrifft.
Sollte dennoch einmal Grund zur Beanstandung
bestehen, senden Sie das Gerät bitte mit einer
möglichst genauen Beschreibung des festge-
stellten Mangels an uns zurück.
In dieser Betriebsanleitung wurden nicht alle
möglichen Anwendungsfälle
Sollten Sie also Hinweise für Ihre spezielle Aufga-
benstellung vermissen, so setzten Sie sich bitte
mit einer unserer Niederlassungen oder dem
Stammhaus in Verbindung.
Alle in dieser Betriebsanleitung beschriebenen
MICROSTATE sind wartungsfrei. Sie enthalten
keine Komponenten, die von Ihnen instandge-
setzt oder ausgetauscht werden können. Repara-
turen können ausschließlich im Werk ausgeführt
werden!
2. Beschreibung
Der MICROSTAT ist ein universell einsetzbarer
elektromechanischer Temperaturregler
Istwertanzeige. Das Gerät hat ein Kunststoff-
gehäuse mit flüssigkeits- bzw. gasgefülltem
Messsystem.
Die temperaturabhängige
eines flüssigkeitsgefülltem Messsystems bzw. die
temperaturabhängige Druckänderung eines gas-
gefüllten Messsystems wird ohne Übersetzungs-
getriebe durch eine Bourdonfeder in eine
Drehbewegung des Istwertzeigers umgewandelt.
Durch die Drehbewegung der Zeigerwelle wird
der Mikroschalter über ein Abgriffsystem betätigt.
Bei Beachtung nachfolgender Hinweise ist eine
störungsfreie Funktion gewährleistet.
MICROSTAT
B 60.8501.0
Betriebsanleitung
V1.00/DE-EN-FR/00074805
Introduction
Please read these Operating Instructions before
commissioning the instrument. Please assist us
to improve these instructions where necessary.
Your suggestions will be welcome.
Phone: (+49) 661 6003-0
Fax: (+49) 661 6003-607
If any difficulties should arise during commissio-
ning, you are asked not to undertake any unau-
thorized manipulations on the instrument. This
will endanger you rights under the instrument
warranty!
Please contact your supplier or the main factory.
JUMO GmbH & Co. KG is a company certified to
ISO 9001. You have purchased a product that is
fit for the most demanding requirements and ful-
fils or exceeds all the written specifications.
Nevertheless, if you have any reason for com-
plaint, please return the instrument to us, with a
detailed description of the fault you have obser-
ved.
These operating instructions do not cover all
conceivable applications. So if you cannot find
berücksichtigt. advice on your particular task, please contact the
nearest subsidiary or the main factory.
None of the MICROSTAT described in these ope-
rating instructions requires any maintenance.
They do not contain any components that can be
repaired or replaced by the user. Repairs can only
be carried out in the factory!
Description

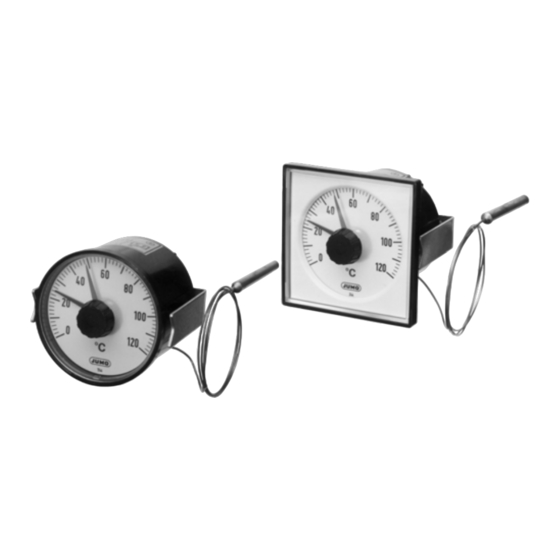

The MICROSTAT is a universal electromechanical
mit temperature controller with indication of the ac-
tual value. The instrument has a plastic housing
with a liquid-filled or gas-filled measuring system.
The temperature-dependent volume change of a
Volumenänderung liquid-filled measuring system, or the tempera-
ture-dependent pressure change of a gas-filled
system, is converted into a rotation of the pointer
by a Bourdon tube without any gearing. The rotary
movement of the pointer shaft operates a mi-
croswitch via a lever system.
Provided you observe the instructions below, you
can be sure of problem-free operation.
JUMO GmbH & Co. KG
•
Moritz-Juchheim-Straße 1 36039 Fulda, Germany
•
Tel.: +49 661 6003-0 Fax: +49 661 6003-500
JUMO Mess- und Regelgeräte Ges.m.b.H.
Pfarrgasse 48 • 1230 Wien, Austria
Tel.: +43 1 610610 • Fax: +43 1 6106140 • info@jumo.at • www.jumo.at
JUMO Mess- und Regeltechnik AG
Laubisrütistrasse 70 • 8712 Stäfa, Switzerland
Tel.: +41 44 928 24 44 • Fax: +41 44 928 24 48 • info@jumo.ch • www.jumo.ch
JUMO Instrument Co. Ltd.
JUMO House • Temple Bank, Riverway • Harlow, Essex CM20 2DY, UK
Phone: +44 1279 635533 • Fax: +44 1279 635262
sales@jumo.co.uk • www.jumo.co.uk
JUMO Process Control, Inc.
6733 Myers Road • East Syracuse, NY 13057, USA
Phone: +1 315 437 5866 • Fax: +1 315 437 5860
info.us@jumo.info • www.jumousa.com
JUMO Régulation SAS
Actipôle Borny • 7 rue des Drapiers • B.P. 45200 • 57075 Metz - Cedex 3, France
Tél. : +33 3 87 37 53 00 • Fax : +33 3 87 37 89 00 • info@jumo.net • www.jumo.fr
JUMO AUTOMATION S.P.R.L. / P.G.M.B.H. / B.V.B.A
Industriestraße 18 • 4700 Eupen, Belgique
Tél. : +32 87 59 53 00 • Fax : +32 87 74 02 03 • info@jumo.be • www.jumo.be
Description
Lisez cette notice avant de mettre en service
l'appareil. Aidez-nous à améliorer cette notice en
nous faisant part de vos suggestions.
Téléphone : 03 87 37 53 00
Télécopieur : 03 87 37 89 00
e-mail :
Service de soutien à la vente : 0892 700 733
(0,337 €/min)
Toutefois si vous rencontrez des difficultés lors de
la mise en service, ne procédez à aucune manipu-
lation non autorisée sur l'appareil. Vous pourriez
compromettre votre droit à la garantie !
Veuillez prendre contact avec nos services.
JUMO REGULATION SAS est une société certi-
fiée ISO 9001. Vous avez acheté un produit qui
satisfait des exigences les plus sévères et qui res-
pecte ou dépasse toutes les spécifications indi-
quées.
Cependant si vous aviez un motif de réclamation,
renvoyez-nous l'appareil avec une description
aussi précise que possible du défaut constaté.
Cette notice de mise en service ne traite pas de
toutes les applications possibles. Donc si vous ne
trouvez pas de conseils pour votre application
particulière, veuillez prendre contact avec nos
services.
Tous les MICROSTATS décrits dans cette notice
de mise en service sont sans entretien. Ils ne
contiennent aucun composant qui peut être répa-
ré ou remplacé par l'utilisateur. Les réparations
sont effectuées exclusivement en usine !
Description
Le MICROSTAT est un thermostat électroméca-
nique universel avec indicateur de valeur réelle.
L'appareil a un boîtier en matière synthétique
avec un système de mesure rempli de gaz ou de
liquide.
Le changement de volume en fonction de la tem-
pérature d'un système de mesure rempli de li-
quide ou bien la variation de pression en fonction
de la température d'un système de mesure rempli
de gaz est converti via un tube Bourdon, sans ré-
ducteur, en une rotation de l'aiguille indicatrice.
La rotation du chevillot commande le microrup-
teur par l'intermédiaire d'un système de transmis-
sion.
Respectez les instructions suivantes pour garantir
un fonctionnement sans défaut.
• •
