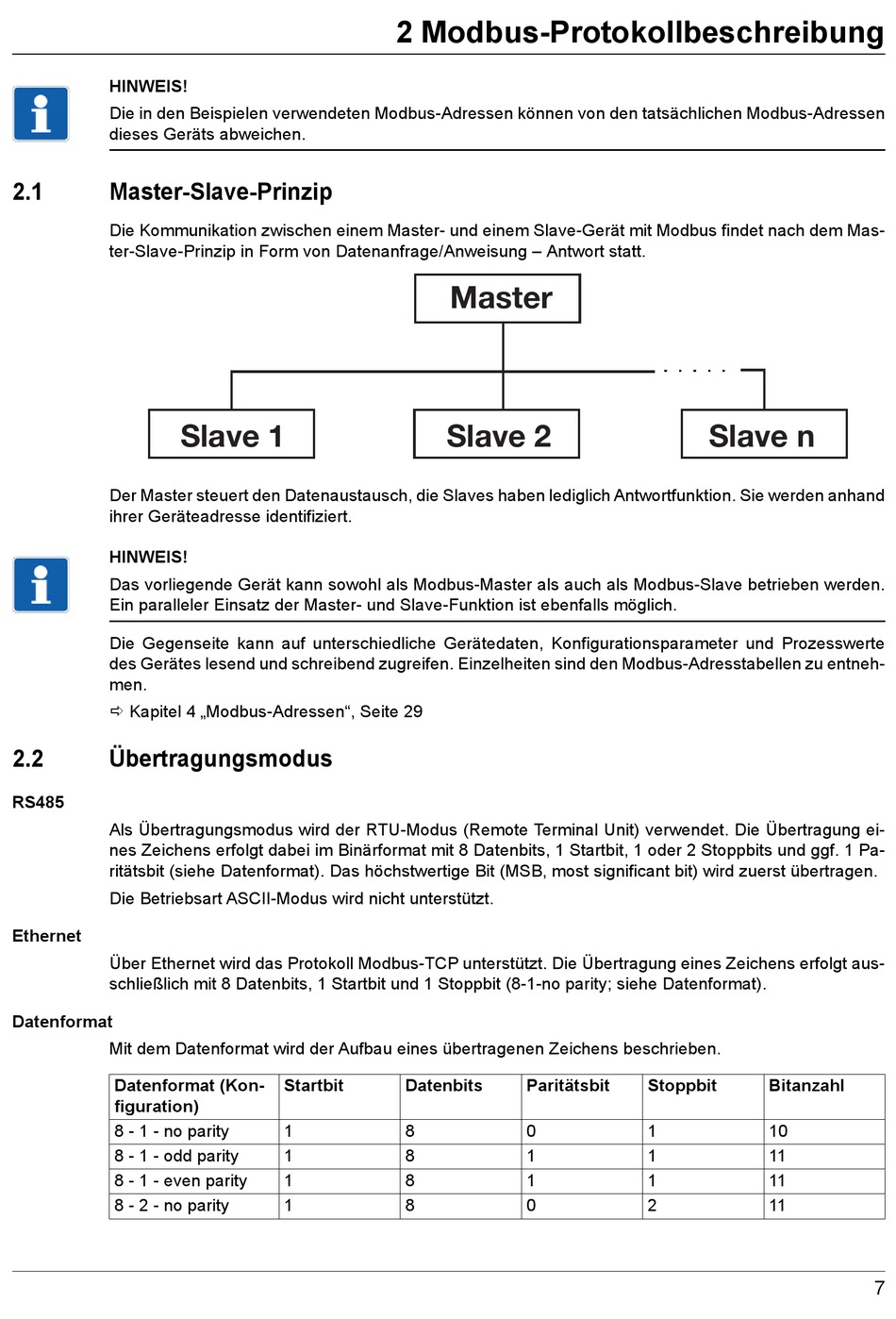

Modbus-Protokollbeschreibung

HINWEIS!
Die in den Beispielen verwendeten Modbus-Adressen können von den tatsächlichen Modbus-Adressen
dieses Geräts abweichen.
2.1

Master-Slave-Prinzip

Die Kommunikation zwischen einem Master- und einem Slave-Gerät mit Modbus findet nach dem Mas-
ter-Slave-Prinzip in Form von Datenanfrage/Anweisung – Antwort statt.
Slave 1
Der Master steuert den Datenaustausch, die Slaves haben lediglich Antwortfunktion. Sie werden anhand
ihrer Geräteadresse identifiziert.
HINWEIS!
Das vorliegende Gerät kann sowohl als Modbus-Master als auch als Modbus-Slave betrieben werden.
Ein paralleler Einsatz der Master- und Slave-Funktion ist ebenfalls möglich.
Die Gegenseite kann auf unterschiedliche Gerätedaten, Konfigurationsparameter und Prozesswerte
des Gerätes lesend und schreibend zugreifen. Einzelheiten sind den Modbus-Adresstabellen zu entneh-
men.
 Kapitel 4 „Modbus-Adressen", Seite 29
2.2 Übertragungsmodus
RS485
Als Übertragungsmodus wird der RTU-Modus (Remote Terminal Unit) verwendet. Die Übertragung ei-
nes Zeichens erfolgt dabei im Binärformat mit 8 Datenbits, 1 Startbit, 1 oder 2 Stoppbits und ggf. 1 Pa-
ritätsbit (siehe Datenformat). Das höchstwertige Bit (MSB, most significant bit) wird zuerst übertragen.
Die Betriebsart ASCII-Modus wird nicht unterstützt.
Ethernet
Über Ethernet wird das Protokoll Modbus-TCP unterstützt. Die Übertragung eines Zeichens erfolgt aus-
schließlich mit 8 Datenbits, 1 Startbit und 1 Stoppbit (8-1-no parity; siehe Datenformat).
Datenformat
Mit dem Datenformat wird der Aufbau eines übertragenen Zeichens beschrieben.
Datenformat (Kon-
figuration)
8 - 1 - no parity
8 - 1 - odd parity
8 - 1 - even parity
8 - 2 - no parity
2 Modbus-Protokollbeschreibung
Master
Slave 2
Startbit Datenbits
1 8
1 8
1 8
1 8
Paritätsbit Stoppbit
0 1
1 1
1 1
0 2
Slave n
Bitanzahl
10
11
11
11
