5.6.2
Anschluss Zwischenschlauchpaket
Schweißstrompolarität beachten!
Einige Drahtelektroden (z. B. selbstschützender Fülldraht) sind mit negativer Polarität
zu Schweißen. In diesem Fall ist die Schweißstromleitung an der Schweißstrombuchse
„-", die Werkstückleitung an der Schweißstrombuchse „+" anzuschließen.
•
Hinweise des Elektrodenherstellers beachten!
Pos. Symbol
1
2
3
digital
4
5
•
Schlauchpaketende durch die Zugentlastung Zwischenschlauchpaket stecken und durch
Rechtsdrehen verriegeln.
•
Stecker der Schweißstromleitung in die Anschlussbuchse, Schweißstrom „+" stecken und verriegeln.
•
Kabelstecker der Steuerleitung in die Anschlussbuchse 7-polig stecken und mit Überwurfmutter
sichern (Der Stecker lässt sich nur in einer Stellung in die Anschlussbuchse einstecken).
099-008717-EW500
24.03.2011
Beschreibung
0
Drahtvorschubgerät
Zwischenschlauchpaket
Anschlussbuchse, 7-polig
Anschluss für Peripheriegeräte mit digitaler Schnittstelle
Anschlussbuchse, Schweißstrom „-"
•
MIG/MAG-Fülldrahtschweißen:
Anschlussbuchse, Schweißstrom „+"
•
MIG/MAG-Schweißen:
Aufbau und Funktion
Zwischenschlauchpaket an Stromquelle anschließen
HINWEIS

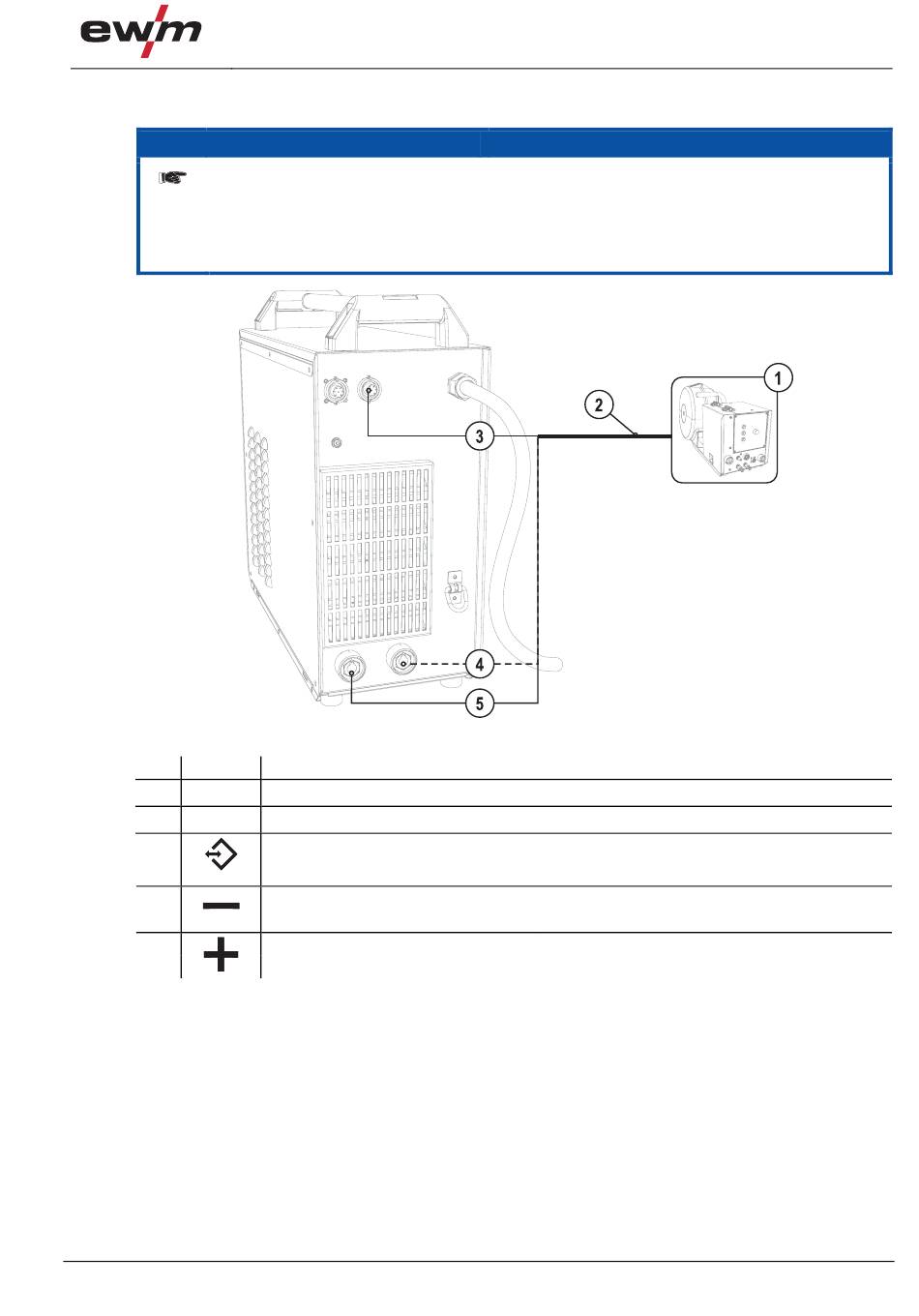

Abbildung 5-3
Schweißstrom zum Zentralanschluss / Brenner
Schweißstrom zum Zentralanschluss / Brenner
21
