Gerätebeschreibung - Schnellübersicht

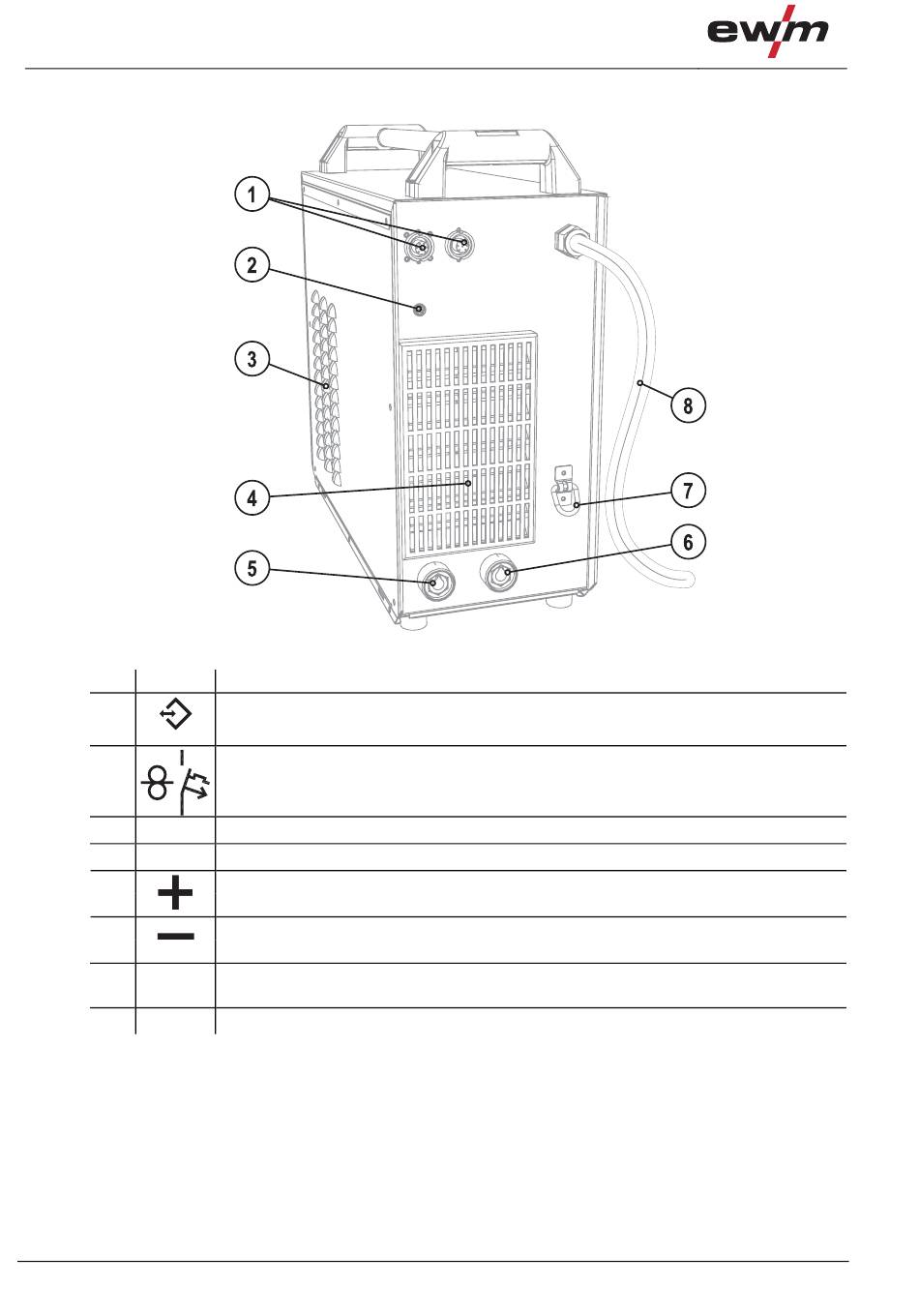

Rückansicht
4.2
Rückansicht
Pos. Symbol
1
digital
2
3
4
5
6
7
8
16
Beschreibung
0
Anschlussbuchse, 7-polig
Anschluss für Peripheriegeräte mit digitaler Schnittstelle
Taster, Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubmotor
(Ausgelösten Automat durch Betätigen zurücksetzen)
Austrittsöffnung Kühlluft
Eintrittsöffnung Kühlluft
Anschlussbuchse, Schweißstrom „+"
•
MIG/MAG-Schweißen:
Anschlussbuchse, Schweißstrom „-"
•
MIG/MAG-Fülldrahtschweißen:
Haltebügel
Zugentlastung Zwischenschlauchpaket
Netzanschlusskabel
Abbildung 4-2
Schweißstrom zum Zentralanschluss / Brenner
Schweißstrom zum Zentralanschluss / Brenner
099-008717-EW500
24.03.2011
