Gerätebeschreibung - Schnellübersicht
4.1
Frontansicht
Pos. Symbol
1
2
3
4
5
6
7
COM
8
099-008717-EW500
24.03.2011
Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Transportgriff
Hauptschalter, Gerät Ein/Aus
Anschlussbuchse, Schweißstrom „+"
•
MIG/MAG-Schweißen:
•
MIG/MAG-Fülldrahtschweißen:
•
E-Hand-Schweißen:
Gerätefüße
Anschlussbuchse, Schweißstrom „-"
•
MIG/MAG-Schweißen:
•
MIG/MAG-Fülldrahtschweißen:
•
E-Hand-Schweißen:
Austrittsöffnung Kühlluft
PC-Schnittstelle, seriell (D-Sub Anschlussbuchse 9-polig)
Signalleuchte, Betriebsbereit

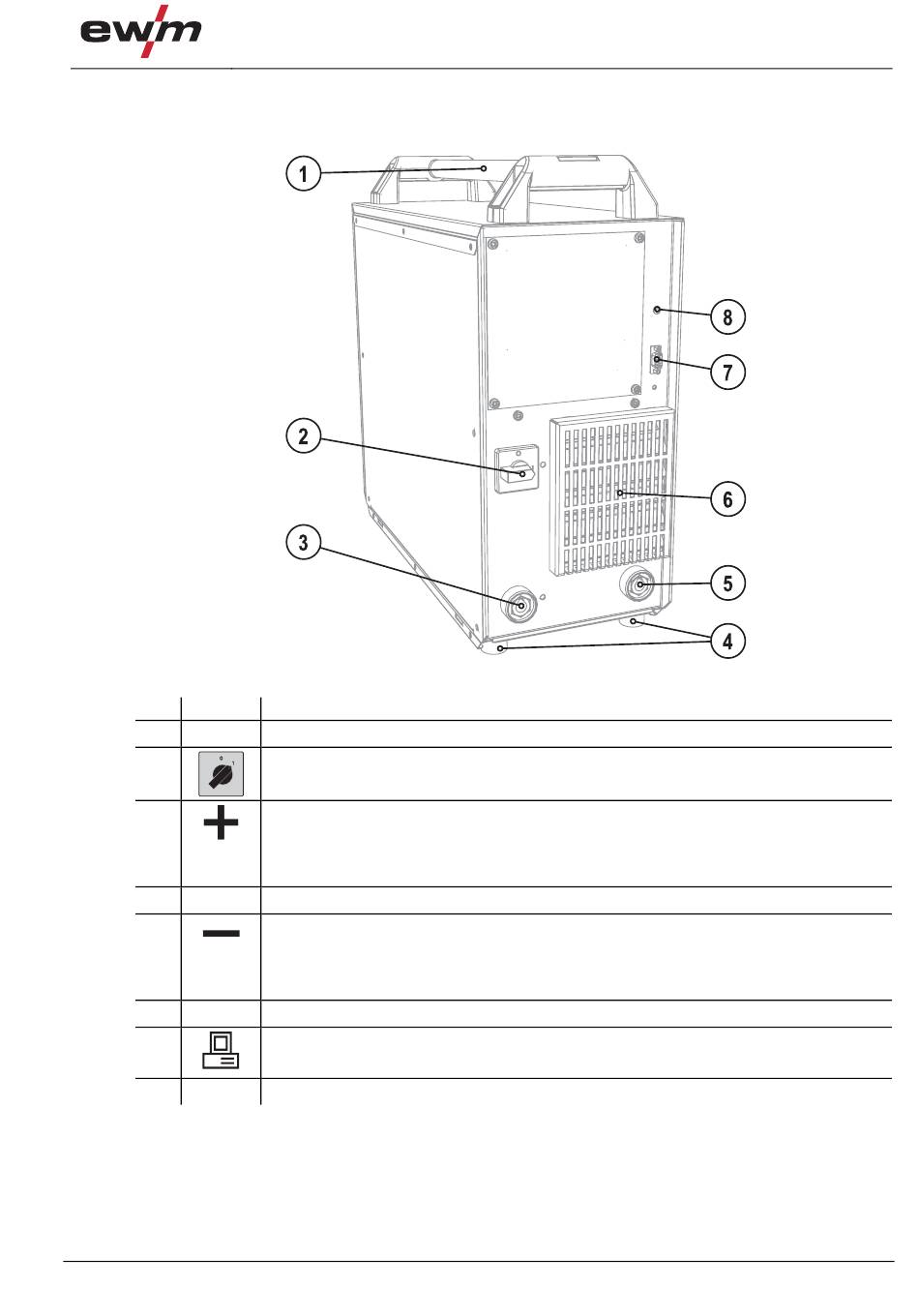

Abbildung 4-1
Schweißstromanschluss für Schweißbrenner
Werkstückanschluss
Werkstückanschluss
Werkstückanschluss
Schweißstromanschluss für Schweißbrenner
Elektrodenhalteranschluss
Frontansicht
