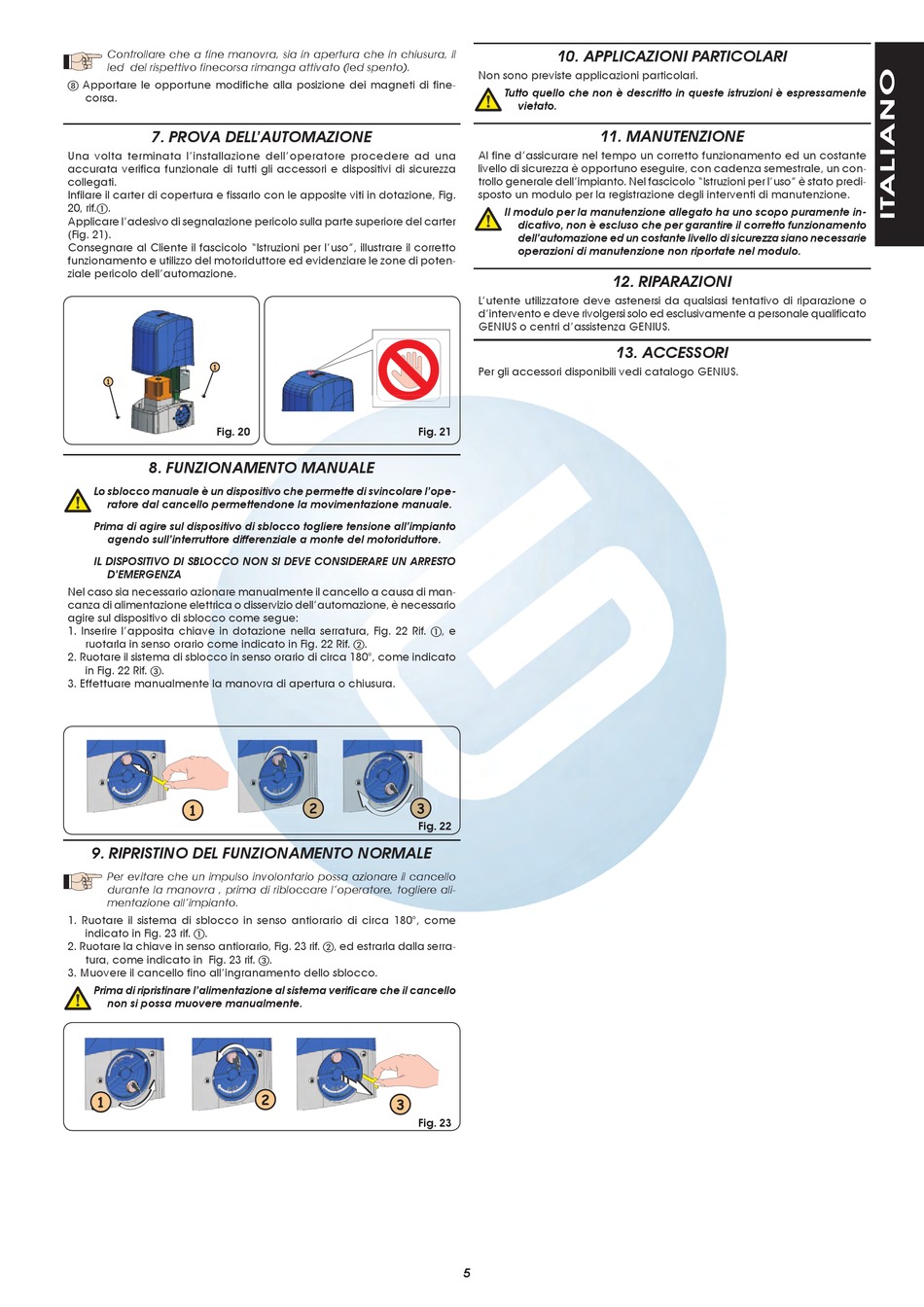

Controllare che a fine manovra, sia in apertura che in chiusura, il
led del rispettivo finecorsa rimanga attivato (led spento).
 Apportare le opportune modifiche alla posizione dei magneti di fine-
corsa.
7. PROVA DELL'AUTOMAZIONE
Una volta terminata l'installazione dell'operatore procedere ad una
accurata verifica funzionale di tutti gli accessori e dispositivi di sicurezza
collegati.
Infilare il carter di copertura e fissarlo con le apposite viti in dotazione, Fig.
20, rif..
Applicare l'adesivo di segnalazione pericolo sulla parte superiore del carter
(Fig. 21).
Consegnare al Cliente il fascicolo "Istruzioni per l'uso", illustrare il corretto
funzionamento e utilizzo del motoriduttore ed evidenziare le zone di poten-
ziale pericolo dell'automazione.
Fig. 20
8. FUNZIONAMENTO MANUALE
Lo sblocco manuale è un dispositivo che permette di svincolare l'ope-
ratore dal cancello permettendone la movimentazione manuale.
Prima di agire sul dispositivo di sblocco togliere tensione all'impianto
agendo sull'interruttore differenziale a monte del motoriduttore.
IL DISPOSITIVO DI SBLOCCO NON SI DEVE CONSIDERARE UN ARRESTO
D'EMERGENZA
Nel caso sia necessario azionare manualmente il cancello a causa di man-
canza di alimentazione elettrica o disservizio dell'automazione, è necessario
agire sul dispositivo di sblocco come segue:
1. Inserire l'apposita chiave in dotazione nella serratura, Fig. 22 Rif. , e
ruotarla in senso orario come indicato in Fig. 22 Rif. .
2. Ruotare il sistema di sblocco in senso orario di circa 180°, come indicato
in Fig. 22 Rif. .
3. Effettuare manualmente la manovra di apertura o chiusura.
9. RIPRISTINO DEL FUNZIONAMENTO NORMALE
Per evitare che un impulso involontario possa azionare il cancello
durante la manovra , prima di ribloccare l'operatore, togliere ali-
mentazione all'impianto.
1. Ruotare il sistema di sblocco in senso antiorario di circa 180°, come
indicato in Fig. 23 rif. .
2. Ruotare la chiave in senso antiorario, Fig. 23 rif. , ed estrarla dalla serra-
tura, come indicato in Fig. 23 rif. .
3. Muovere il cancello fino all'ingranamento dello sblocco.
Prima di ripristinare l'alimentazione al sistema verificare che il cancello
non si possa muovere manualmente.
10. APPLICAZIONI PARTICOLARI
Non sono previste applicazioni particolari.
Tutto quello che non è descritto in queste istruzioni è espressamente
vietato.
Al fine d'assicurare nel tempo un corretto funzionamento ed un costante
livello di sicurezza è opportuno eseguire, con cadenza semestrale, un con-
trollo generale dell'impianto. Nel fascicolo "Istruzioni per l'uso" è stato predi-
sposto un modulo per la registrazione degli interventi di manutenzione.
Il modulo per la manutenzione allegato ha uno scopo puramente in-
dicativo, non è escluso che per garantire il corretto funzionamento
dell'automazione ed un costante livello di sicurezza siano necessarie
operazioni di manutenzione non riportate nel modulo.
L'utente utilizzatore deve astenersi da qualsiasi tentativo di riparazione o
d'intervento e deve rivolgersi solo ed esclusivamente a personale qualificato
GENIUS o centri d'assistenza GENIUS.
Per gli accessori disponibili vedi catalogo GENIUS.
Fig. 21
Fig. 22
Fig. 23
5
11. MANUTENZIONE
12. RIPARAZIONI
13. ACCESSORI
