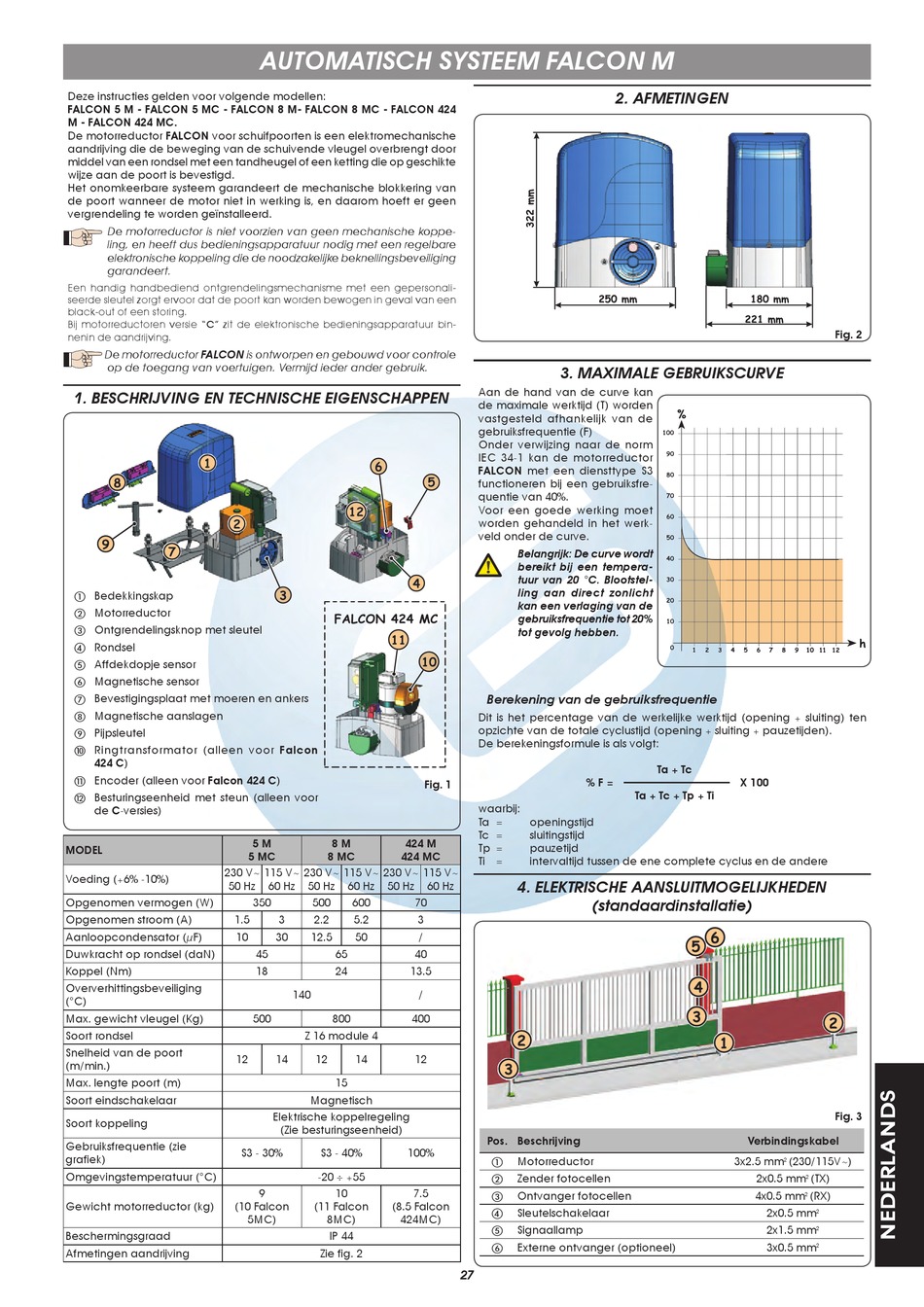

Deze instructies gelden voor volgende modellen:
FALCON 5 M - FALCON 5 MC - FALCON 8 M- FALCON 8 MC - FALCON 424
M - FALCON 424 MC.
De motorreductor FALCON voor schuifpoorten is een elektromechanische
aandrijving die de beweging van de schuivende vleugel overbrengt door
middel van een rondsel met een tandheugel of een ketting die op geschikte
wijze aan de poort is bevestigd.
Het onomkeerbare systeem garandeert de mechanische blokkering van
de poort wanneer de motor niet in werking is, en daarom hoeft er geen
vergrendeling te worden geïnstalleerd.
De motorreductor is niet voorzien van geen mechanische koppe-
ling, en heeft dus bedieningsapparatuur nodig met een regelbare
elektronische koppeling die de noodzakelijke beknellingsbeveiliging
garandeert.
Een handig handbediend ontgrendelingsmechanisme met een gepersonali-
seerde sleutel zorgt ervoor dat de poort kan worden bewogen in geval van een
black-out of een storing.
Bij motorreductoren versie "C" zit de elektronische bedieningsapparatuur bin-
nenin de aandrijving.
De motorreductor FALCON is ontworpen en gebouwd voor controle
op de toegang van voertuigen. Vermijd ieder ander gebruik.
1. BESCHRIJVING EN TECHNISCHE EIGENSCHAPPEN
Bedekkingskap
Motorreductor
Ontgrendelingsknop met sleutel
Rondsel
Affdekdopje sensor
Magnetische sensor
Bevestigingsplaat met moeren en ankers
Magnetische aanslagen
Pijpsleutel
Ringtransformator (alleen voor Falcon
424 C)
Encoder (alleen voor Falcon 424 C)
Besturingseenheid met steun (alleen voor
de C-versies)
MODEL
230 V~
Voeding (+6% -10%)
50 Hz
Opgenomen vermogen (W)
Opgenomen stroom (A)
1.5
Aanloopcondensator (µF)
10
Duwkracht op rondsel (daN)
Koppel (Nm)
Oververhittingsbeveiliging
(°C)
Max. gewicht vleugel (Kg)
Soort rondsel
Snelheid van de poort
12
(m/min.)
Max. lengte poort (m)
Soort eindschakelaar
Soort koppeling
Gebruiksfrequentie (zie
grafiek)
Omgevingstemperatuur (°C)
Gewicht motorreductor (kg)
(10 Falcon
Beschermingsgraad
Afmetingen aandrijving
AUTOMATISCH SYSTEEM FALCON M
5 M
8 M
424 M
5 MC
8 MC
424 MC
115 V~
230 V~
115 V~
230 V~
60 Hz
50 Hz
60 Hz
50 Hz
350
500
600
70
3
2.2
5.2
30
12.5
50
45
65
40
18
24
13.5
140
500
800
400
Z 16 module 4
14
12
14
12
15
Magnetisch
Elektrische koppelregeling
(Zie besturingseenheid)
S3 - 30%
S3 - 40%
100%
-20 ÷ +55
9
10
7.5
(11 Falcon
(8.5 Falcon
5MC)
8MC)
424MC)
IP 44
Zie fig. 2
3. MAXIMALE GEBRUIKSCURVE
Aan de hand van de curve kan
de maximale werktijd (T) worden
vastgesteld afhankelijk van de
gebruiksfrequentie (F)
Onder verwijzing naar de norm
IEC 34-1 kan de motorreductor
FALCON met een diensttype S3
functioneren bij een gebruiksfre-
quentie van 40%.
Voor een goede werking moet
worden gehandeld in het werk-
veld onder de curve.
Belangrijk: De curve wordt
bereikt bij een tempera-
tuur van 20 °C. Blootstel-
ling aan direct zonlicht
kan een verlaging van de
gebruiksfrequentie tot 20%
tot gevolg hebben.
Berekening van de gebruiksfrequentie
Dit is het percentage van de werkelijke werktijd (opening + sluiting) ten
opzichte van de totale cyclustijd (opening + sluiting + pauzetijden).
De berekeningsformule is als volgt:
% F =
Fig. 1
waarbij:
Ta =
openingstijd
Tc =
sluitingstijd
Tp =
pauzetijd
Ti =
intervaltijd tussen de ene complete cyclus en de andere
115 V~
4. ELEKTRISCHE AANSLUITMOGELIJKHEDEN
60 Hz
(standaardinstallatie)
3
/
/
Pos. Beschrijving
Motorreductor
Zender fotocellen
Ontvanger fotocellen
Sleutelschakelaar
Signaallamp
Externe ontvanger (optioneel)
27
2. AFMETINGEN
Ta + Tc
X 100
Ta + Tc + Tp + Ti
Verbindingskabel
3x2.5 mm
(230/115V~)
2
2x0.5 mm
4x0.5 mm
2x0.5 mm
2x1.5 mm
3x0.5 mm
Fig. 2
Fig. 3
(TX)
2
(RX)
2
2
2
2
