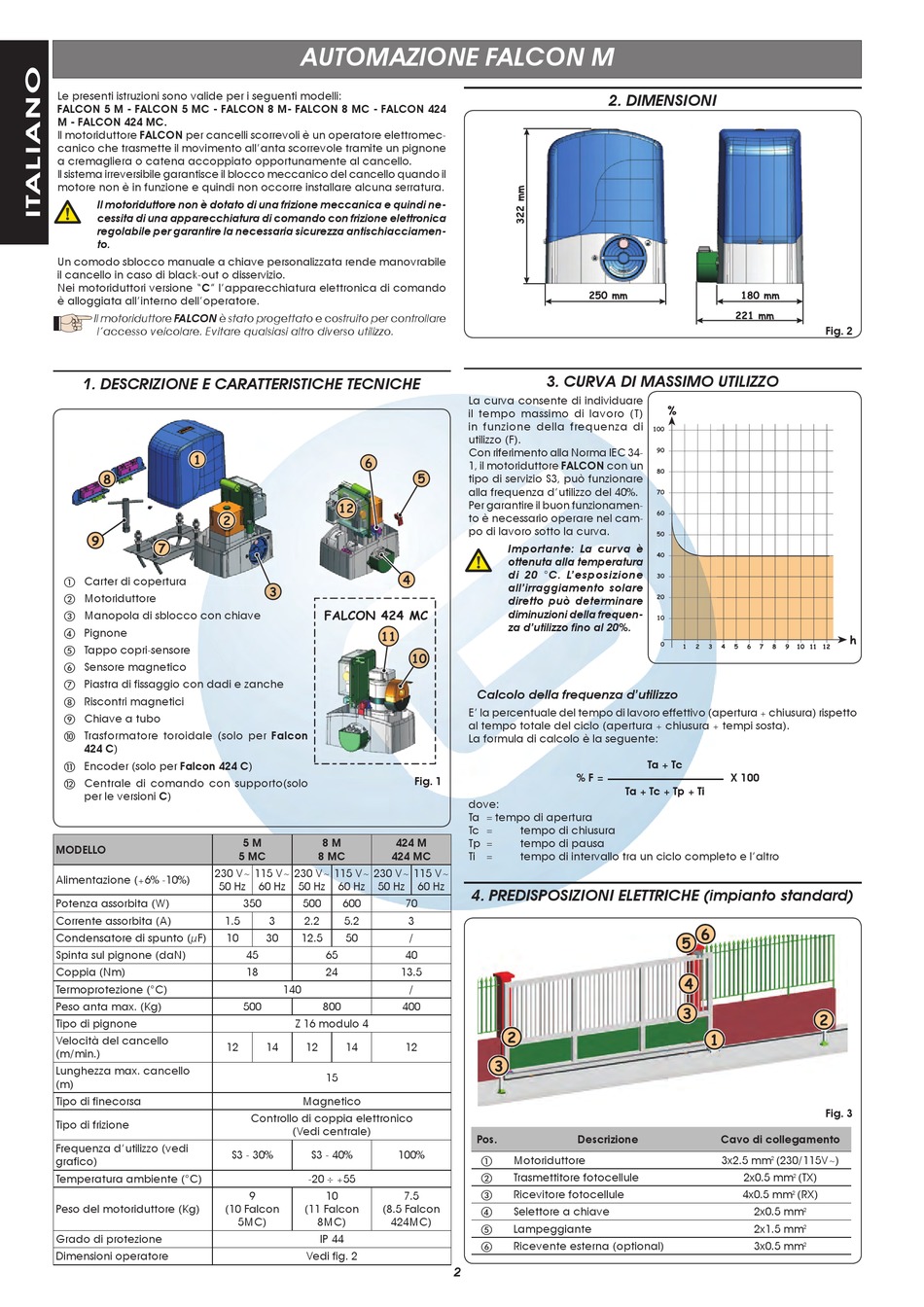

Le presenti istruzioni sono valide per i seguenti modelli:
FALCON 5 M - FALCON 5 MC - FALCON 8 M- FALCON 8 MC - FALCON 424
M - FALCON 424 MC.
Il motoriduttore FALCON per cancelli scorrevoli è un operatore elettromec-
canico che trasmette il movimento all'anta scorrevole tramite un pignone
a cremagliera o catena accoppiato opportunamente al cancello.
Il sistema irreversibile garantisce il blocco meccanico del cancello quando il
motore non è in funzione e quindi non occorre installare alcuna serratura.
Il motoriduttore non è dotato di una frizione meccanica e quindi ne-
cessita di una apparecchiatura di comando con frizione elettronica
regolabile per garantire la necessaria sicurezza antischiacciamen-
to.
Un comodo sblocco manuale a chiave personalizzata rende manovrabile
il cancello in caso di black-out o disservizio.
Nei motoriduttori versione "C" l'apparecchiatura elettronica di comando
è alloggiata all'interno dell'operatore.
Il motoriduttore FALCON è stato progettato e costruito per controllare
l'accesso veicolare. Evitare qualsiasi altro diverso utilizzo.

1. DESCRIZIONE E CARATTERISTICHE TECNICHE

 Carter di copertura
 Motoriduttore
 Manopola di sblocco con chiave
 Pignone
 Tappo copri-sensore
 Sensore magnetico
 Piastra di fissaggio con dadi e zanche
 Riscontri magnetici
 Chiave a tubo
 Trasformatore toroidale (solo per Falcon
424 C)
 Encoder (solo per Falcon 424 C)
 Centrale di comando con supporto(solo
per le versioni C)
MODELLO
230 V~
Alimentazione (+6% -10%)
50 Hz
Potenza assorbita (W)
Corrente assorbita (A) 1.5
Condensatore di spunto (µF) 10
Spinta sul pignone (daN)
Coppia (Nm)
Termoprotezione (°C)
Peso anta max. (Kg)
Tipo di pignone
Velocità del cancello
12
(m/min.)
Lunghezza max. cancello
(m)
Tipo di finecorsa
Tipo di frizione
Frequenza d'utilizzo (vedi
grafico)
Temperatura ambiente (°C)
Peso del motoriduttore (Kg) (10 Falcon
Grado di protezione
Dimensioni operatore
AUTOMAZIONE FALCON M
5 M 8 M 424 M
5 MC 8 MC 424 MC
115 V~ 230 V~ 115 V~ 230 V~
60 Hz 50 Hz 60 Hz 50 Hz
350 500 600 70
3 2.2 5.2
30 12.5 50
45 65 40
18 24 13.5
140
500 800 400
Z 16 modulo 4
14 12 14 12
15
Magnetico
Controllo di coppia elettronico
(Vedi centrale)
S3 - 30% S3 - 40% 100%
-20 ÷ +55
9 10 7.5
(11 Falcon (8.5 Falcon
5MC) 8MC) 424MC)
IP 44
Vedi fig. 2
3. CURVA DI MASSIMO UTILIZZO
La curva consente di individuare
il tempo massimo di lavoro (T)
in funzione della frequenza di
utilizzo (F).
Con riferimento alla Norma IEC 34-
1, il motoriduttore FALCON con un
tipo di servizio S3, può funzionare
alla frequenza d'utilizzo del 40%.
Per garantire il buon funzionamen-
to è necessario operare nel cam-
po di lavoro sotto la curva.
Importante: La cur va è
ottenuta alla temperatura
di 20 °C. L'esposizione
all'irraggiamento solare
diretto può determinare
diminuzioni della frequen-
za d'utilizzo fino al 20%.
Calcolo della frequenza d'utilizzo
E' la percentuale del tempo di lavoro effettivo (apertura + chiusura) rispetto
al tempo totale del ciclo (apertura + chiusura + tempi sosta).
La formula di calcolo è la seguente:
% F =
Fig. 1
dove:
Ta = tempo di apertura
Tc = tempo di chiusura
Tp = tempo di pausa
Ti = tempo di intervallo tra un ciclo completo e l'altro
115 V~
60 Hz
4. PREDISPOSIZIONI ELETTRICHE (impianto standard)
3
/
/
Pos. Descrizione
Motoriduttore

Trasmettitore fotocellule

Ricevitore fotocellule

Selettore a chiave

Lampeggiante

Ricevente esterna (optional)

2
2. DIMENSIONI
Ta + Tc
X 100
Ta + Tc + Tp + Ti
Cavo di collegamento
3x2.5 mm (230/115V~)
2
2x0.5 mm
4x0.5 mm
2x0.5 mm
2x1.5 mm
3x0.5 mm
Fig. 2
Fig. 3
(TX)
2
(RX)
2
2
2
2
