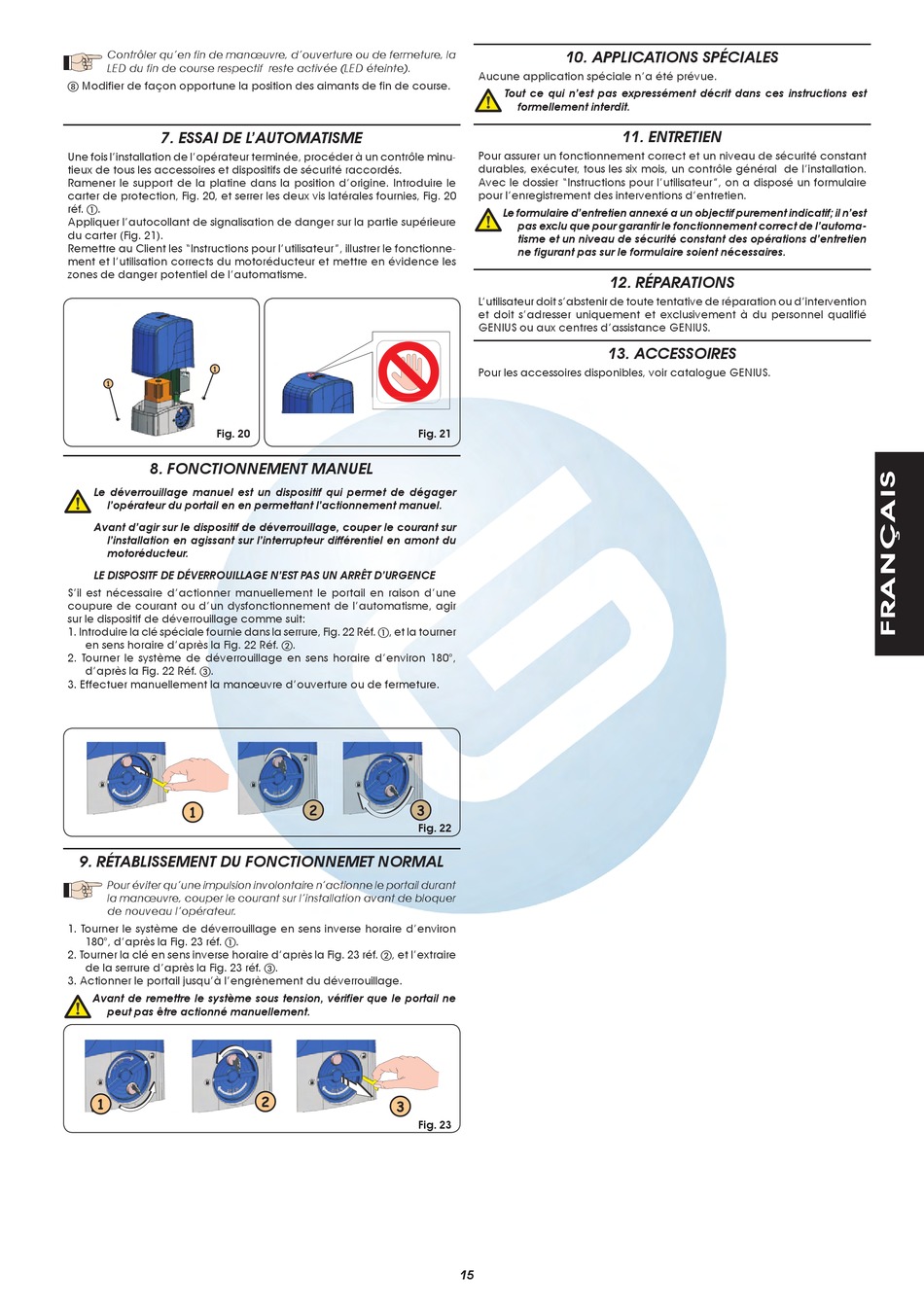

Genius FALCON 5M Bedienungsanleitung Seite 17

Contrôler qu'en fin de manœuvre, d'ouverture ou de fermeture, la
LED du fin de course respectif reste activée (LED éteinte).
 Modifier de façon opportune la position des aimants de fin de course.
7. ESSAI DE L'AUTOMATISME
Une fois l'installation de l'opérateur terminée, procéder à un contrôle minu-
tieux de tous les accessoires et dispositifs de sécurité raccordés.
Ramener le support de la platine dans la position d'origine. Introduire le
carter de protection, Fig. 20, et serrer les deux vis latérales fournies, Fig. 20
réf. .
Appliquer l'autocollant de signalisation de danger sur la partie supérieure
du carter (Fig. 21).
Remettre au Client les "Instructions pour l'utilisateur", illustrer le fonctionne-
ment et l'utilisation corrects du motoréducteur et mettre en évidence les
zones de danger potentiel de l'automatisme.
Fig. 20
8. FONCTIONNEMENT MANUEL
Le déverrouillage manuel est un dispositif qui permet de dégager
l'opérateur du portail en en permettant l'actionnement manuel.
Avant d'agir sur le dispositif de déverrouillage, couper le courant sur
l'installation en agissant sur l'interrupteur différentiel en amont du
motoréducteur.
LE DISPOSITF DE DÉVERROUILLAGE N'EST PAS UN ARRÊT D'URGENCE
S'il est nécessaire d'actionner manuellement le portail en raison d'une
coupure de courant ou d'un dysfonctionnement de l'automatisme, agir
sur le dispositif de déverrouillage comme suit:
1. Introduire la clé spéciale fournie dans la serrure, Fig. 22 Réf. , et la tourner
en sens horaire d'après la Fig. 22 Réf. .
2. Tourner le système de déverrouillage en sens horaire d'environ 180°,
d'après la Fig. 22 Réf. .
3. Effectuer manuellement la manœuvre d'ouverture ou de fermeture.
9. RÉTABLISSEMENT DU FONCTIONNEMET NORMAL
Pour éviter qu'une impulsion involontaire n'actionne le portail durant
la manœuvre, couper le courant sur l'installation avant de bloquer
de nouveau l'opérateur.
1. Tourner le système de déverrouillage en sens inverse horaire d'environ
180°, d'après la Fig. 23 réf. .
2. Tourner la clé en sens inverse horaire d'après la Fig. 23 réf. , et l'extraire
de la serrure d'après la Fig. 23 réf. .
3. Actionner le portail jusqu'à l'engrènement du déverrouillage.
Avant de remettre le système sous tension, vérifier que le portail ne
peut pas être actionné manuellement.
10. APPLICATIONS SPÉCIALES
Aucune application spéciale n'a été prévue.
Tout ce qui n'est pas expressément décrit dans ces instructions est
formellement interdit.
Pour assurer un fonctionnement correct et un niveau de sécurité constant
durables, exécuter, tous les six mois, un contrôle général de l'installation.
Avec le dossier "Instructions pour l'utilisateur", on a disposé un formulaire
pour l'enregistrement des interventions d'entretien.
Le formulaire d'entretien annexé a un objectif purement indicatif; il n'est
pas exclu que pour garantir le fonctionnement correct de l'automa-
tisme et un niveau de sécurité constant des opérations d'entretien
ne figurant pas sur le formulaire soient nécessaires.
L'utilisateur doit s'abstenir de toute tentative de réparation ou d'intervention
et doit s'adresser uniquement et exclusivement à du personnel qualifié
GENIUS ou aux centres d'assistance GENIUS.
Pour les accessoires disponibles, voir catalogue GENIUS.
Fig. 21
Fig. 22
Fig. 23
15
11. ENTRETIEN
12. RÉPARATIONS
13. ACCESSOIRES
