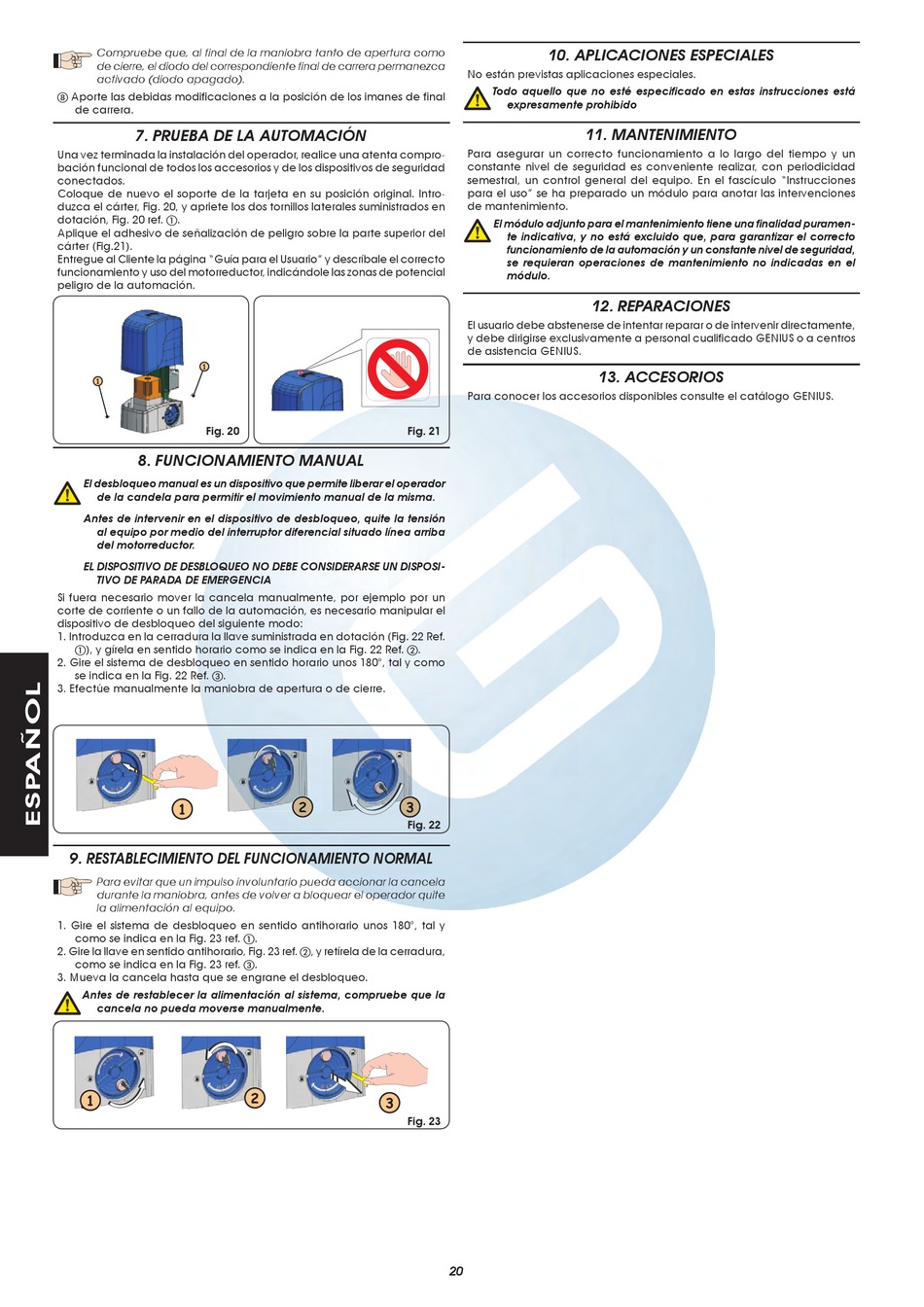

Compruebe que, al final de la maniobra tanto de apertura como
de cierre, el diodo del correspondiente final de carrera permanezca
activado (diodo apagado).
 Aporte las debidas modificaciones a la posición de los imanes de final
de carrera.
7. PRUEBA DE LA AUTOMACIÓN
Una vez terminada la instalación del operador, realice una atenta compro-
bación funcional de todos los accesorios y de los dispositivos de seguridad
conectados.
Coloque de nuevo el soporte de la tarjeta en su posición original. Intro-
duzca el cárter, Fig. 20, y apriete los dos tornillos laterales suministrados en
dotación, Fig. 20 ref. .
Aplique el adhesivo de señalización de peligro sobre la parte superior del
cárter (Fig.21).
Entregue al Cliente la página "Guía para el Usuario" y descríbale el correcto
funcionamiento y uso del motorreductor, indicándole las zonas de potencial
peligro de la automación.
Fig. 20

8. FUNCIONAMIENTO MANUAL

El desbloqueo manual es un dispositivo que permite liberar el operador
de la candela para permitir el movimiento manual de la misma.
Antes de intervenir en el dispositivo de desbloqueo, quite la tensión
al equipo por medio del interruptor diferencial situado línea arriba
del motorreductor.
EL DISPOSITIVO DE DESBLOQUEO NO DEBE CONSIDERARSE UN DISPOSI-
TIVO DE PARADA DE EMERGENCIA
Si fuera necesario mover la cancela manualmente, por ejemplo por un
corte de corriente o un fallo de la automación, es necesario manipular el
dispositivo de desbloqueo del siguiente modo:
1. Introduzca en la cerradura la llave suministrada en dotación (Fig. 22 Ref.
), y gírela en sentido horario como se indica en la Fig. 22 Ref. .
2. Gire el sistema de desbloqueo en sentido horario unos 180°, tal y como
se indica en la Fig. 22 Ref. .
3. Efectúe manualmente la maniobra de apertura o de cierre.
9. RESTABLECIMIENTO DEL FUNCIONAMIENTO NORMAL
Para evitar que un impulso involuntario pueda accionar la cancela
durante la maniobra, antes de volver a bloquear el operador quite
la alimentación al equipo.
1. Gire el sistema de desbloqueo en sentido antihorario unos 180°, tal y
como se indica en la Fig. 23 ref. .
2. Gire la llave en sentido antihorario, Fig. 23 ref. , y retírela de la cerradura,
como se indica en la Fig. 23 ref. .
3. Mueva la cancela hasta que se engrane el desbloqueo.
Antes de restablecer la alimentación al sistema, compruebe que la
cancela no pueda moverse manualmente.
10. APLICACIONES ESPECIALES
No están previstas aplicaciones especiales.
Todo aquello que no esté especificado en estas instrucciones está
expresamente prohibido
Para asegurar un correcto funcionamiento a lo largo del tiempo y un
constante nivel de seguridad es conveniente realizar, con periodicidad
semestral, un control general del equipo. En el fascículo "Instrucciones
para el uso" se ha preparado un módulo para anotar las intervenciones
de mantenimiento.
El módulo adjunto para el mantenimiento tiene una finalidad puramen-
te indicativa, y no está excluido que, para garantizar el correcto
funcionamiento de la automación y un constante nivel de seguridad,
se requieran operaciones de mantenimiento no indicadas en el
módulo.
El usuario debe abstenerse de intentar reparar o de intervenir directamente,
y debe dirigirse exclusivamente a personal cualificado GENIUS o a centros
de asistencia GENIUS.
Para conocer los accesorios disponibles consulte el catálogo GENIUS.
Fig. 21
Fig. 22
Fig. 23
20
11. MANTENIMIENTO
12. REPARACIONES
13. ACCESORIOS
