Vorwort
1.6

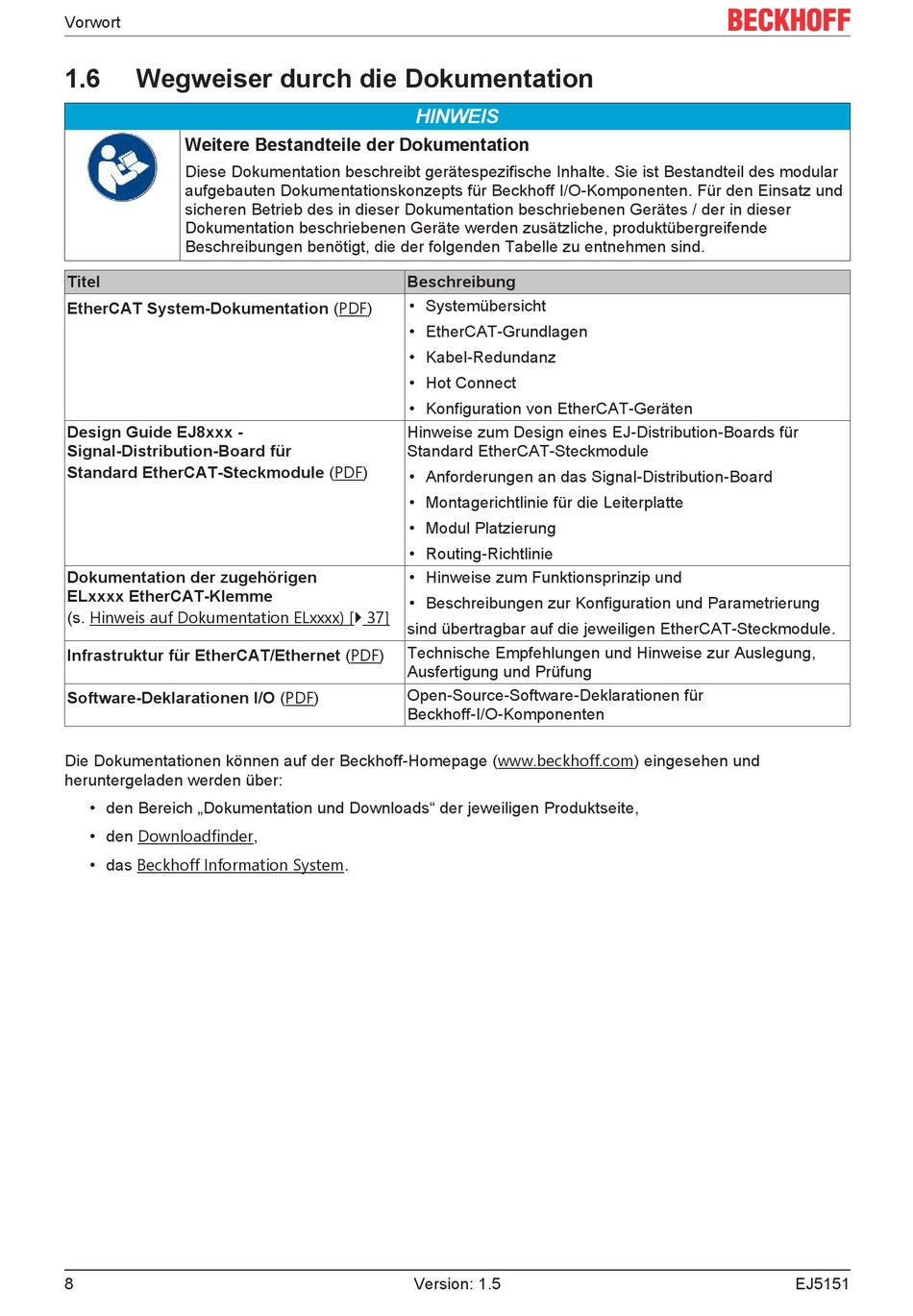

Wegweiser durch die Dokumentation
Weitere Bestandteile der Dokumentation
Diese Dokumentation beschreibt gerätespezifische Inhalte. Sie ist Bestandteil des modular
aufgebauten Dokumentationskonzepts für Beckhoff I/O-Komponenten. Für den Einsatz und
sicheren Betrieb des in dieser Dokumentation beschriebenen Gerätes / der in dieser
Dokumentation beschriebenen Geräte werden zusätzliche, produktübergreifende
Beschreibungen benötigt, die der folgenden Tabelle zu entnehmen sind.
Titel
EtherCAT System-Dokumentation (PDF)
Design Guide EJ8xxx -
Signal‑Distribution‑Board für
Standard EtherCAT‑Steckmodule (PDF)
Dokumentation der zugehörigen
ELxxxx EtherCAT-Klemme
(s. Hinweis auf Dokumentation ELxxxx) [} 37]
Infrastruktur für EtherCAT/Ethernet (PDF)
Software-Deklarationen I/O (PDF)
Die Dokumentationen können auf der Beckhoff-Homepage (www.beckhoff.com) eingesehen und
heruntergeladen werden über:
• den Bereich „Dokumentation und Downloads" der jeweiligen Produktseite,
• den Downloadfinder,
• das Beckhoff Information System.
8
HINWEIS
Beschreibung
• Systemübersicht
• EtherCAT-Grundlagen
• Kabel-Redundanz
• Hot Connect
• Konfiguration von EtherCAT-Geräten
Hinweise zum Design eines EJ-Distribution-Boards für
Standard EtherCAT-Steckmodule
• Anforderungen an das Signal-Distribution-Board
• Montagerichtlinie für die Leiterplatte
• Modul Platzierung
• Routing-Richtlinie
• Hinweise zum Funktionsprinzip und
• Beschreibungen zur Konfiguration und Parametrierung
sind übertragbar auf die jeweiligen EtherCAT-Steckmodule.
Technische Empfehlungen und Hinweise zur Auslegung,
Ausfertigung und Prüfung
Open-Source-Software-Deklarationen für
Beckhoff‑I/O-Komponenten
Version: 1.5
EJ5151
