6
ELEKTRISCHE INSTALLATION
6.2 Anschlussübersicht
64 B E T R I E B S A N L E I T U N G | microScan3 Core I/O AIDA

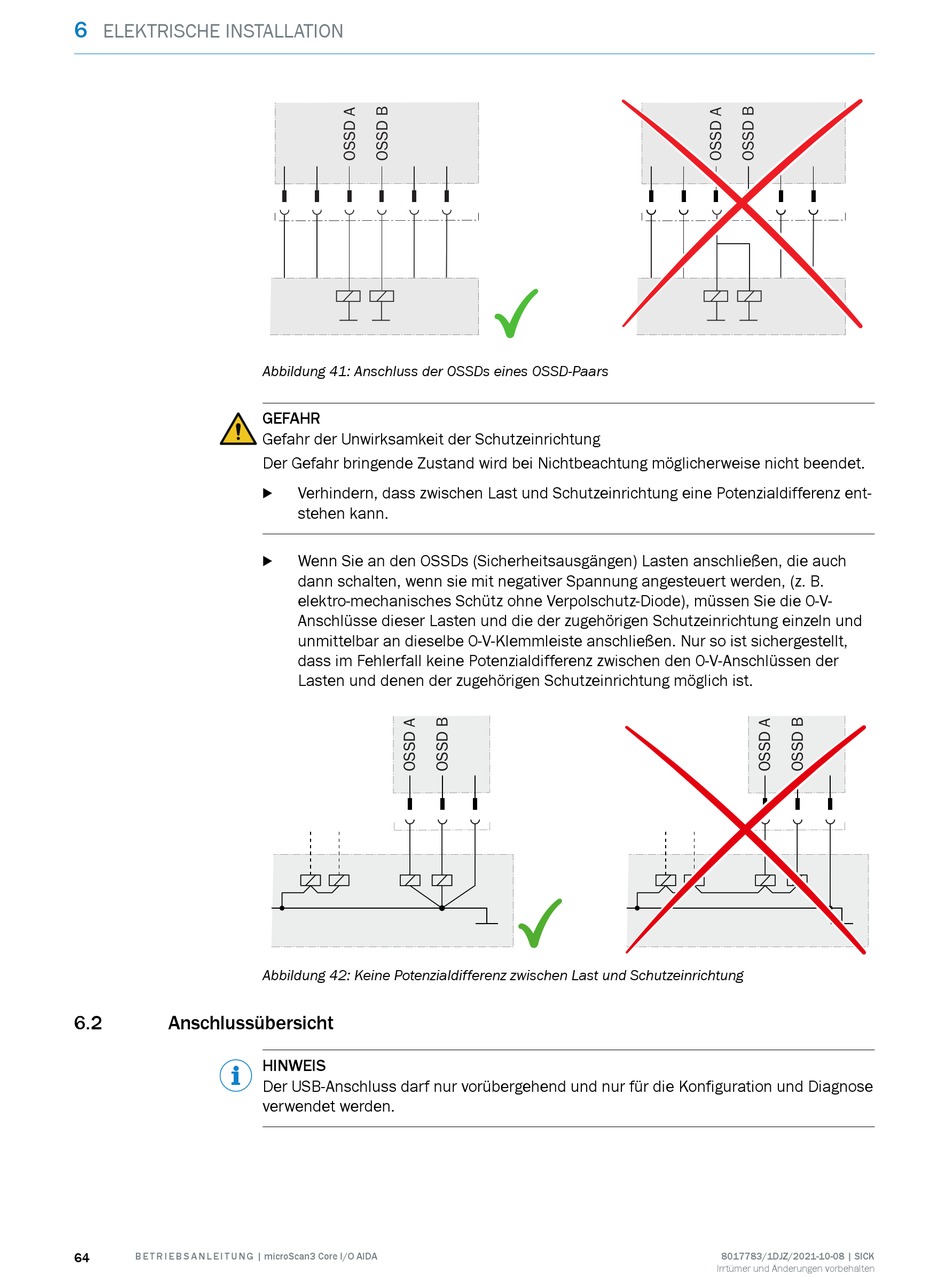

Abbildung 41: Anschluss der OSSDs eines OSSD-Paars
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand wird bei Nichtbeachtung möglicherweise nicht beendet.
Verhindern, dass zwischen Last und Schutzeinrichtung eine Potenzialdifferenz ent‐
b
stehen kann.
Wenn Sie an den OSSDs (Sicherheitsausgängen) Lasten anschließen, die auch
b
dann schalten, wenn sie mit negativer Spannung angesteuert werden, (z. B.
elektro-mechanisches Schütz ohne Verpolschutz-Diode), müssen Sie die 0-V-
Anschlüsse dieser Lasten und die der zugehörigen Schutzeinrichtung einzeln und
unmittelbar an dieselbe 0-V-Klemmleiste anschließen. Nur so ist sichergestellt,
dass im Fehlerfall keine Potenzialdifferenz zwischen den 0-V-Anschlüssen der
Lasten und denen der zugehörigen Schutzeinrichtung möglich ist.
Abbildung 42: Keine Potenzialdifferenz zwischen Last und Schutzeinrichtung
HINWEIS
Der USB-Anschluss darf nur vorübergehend und nur für die Konfiguration und Diagnose
verwendet werden.
