Risque d'explosion. Ne branchez ni ne débranchez aucun composant électrique ou circuit sur
l'équipement avant de vous être assuré que l'alimentation a été coupée et que l'emplacement est
sécurisé.
Dans un environnement dangereux, utilisez uniquement un capteur certifié pour ce type d'environnement et un
verrou de câble. La version de ce produit certifiée pour les environnements dangereux n'est pas conforme à la
norme 94/9/EC (norme ATEX).
Pour plus de renseignements, référez-vous à la section
1. Retirez le bouchon (2) du connecteur du transmetteur. Conservez le bouchon (2) du connecteur
afin de protéger l'ouverture du connecteur une fois le capteur retiré.
2. Connectez le capteur au transmetteur. Pour plus d'informations, reportez-vous au manuel du
transmetteur.
3. Verrouillez le dispositif de sécurité du connecteur.
4. Pour retirer le verrouillage de sécurité du connecteur, utilisez un petit tournevis plat. Voir la
Figure 3.

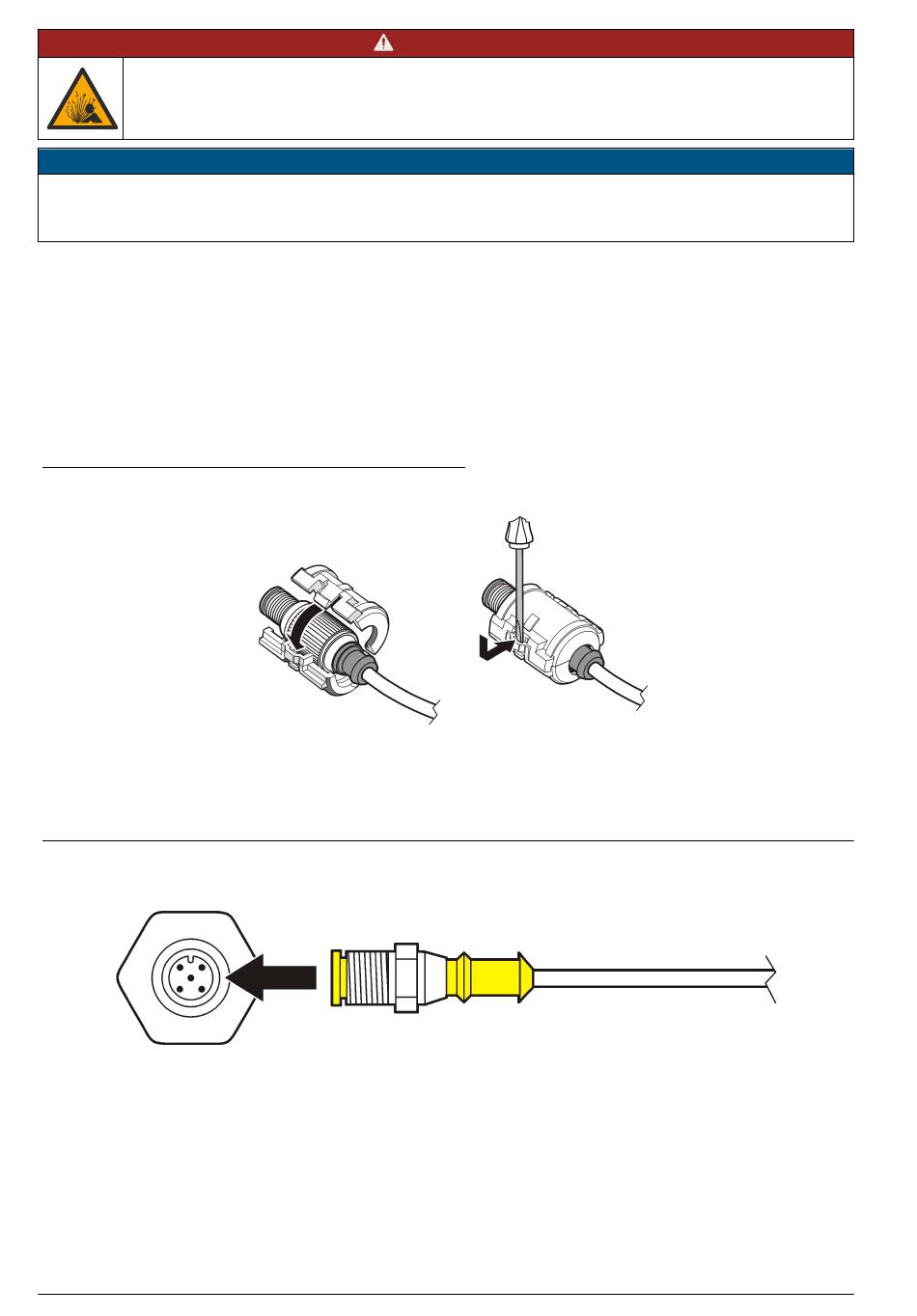

Figure 3 Verrouillage de sécurité du connecteur
3.3 Connexion du capteur dans un environnement non dangereux
Voir la Figure 4 pour la connexion d'un capteur LDO à un transmetteur sc. Pour les instructions
relatives au câblage, reportez-vous au manuel du transmetteur sc.
Figure 4 Connexion du capteur LDO (illustration correspondant à un capteur pour
environnement non dangereux)
Une fois le capteur fixé, détectez-le à l'aide du logiciel. Voir la section
à la page 60.

3.4 Installation du capteur

Deux méthodes permettent d'installer le capteur :
60 Français
D A N G E R
A V I S
Validation du type de capteur à la page 59 .
Installation du capteur
