6.2

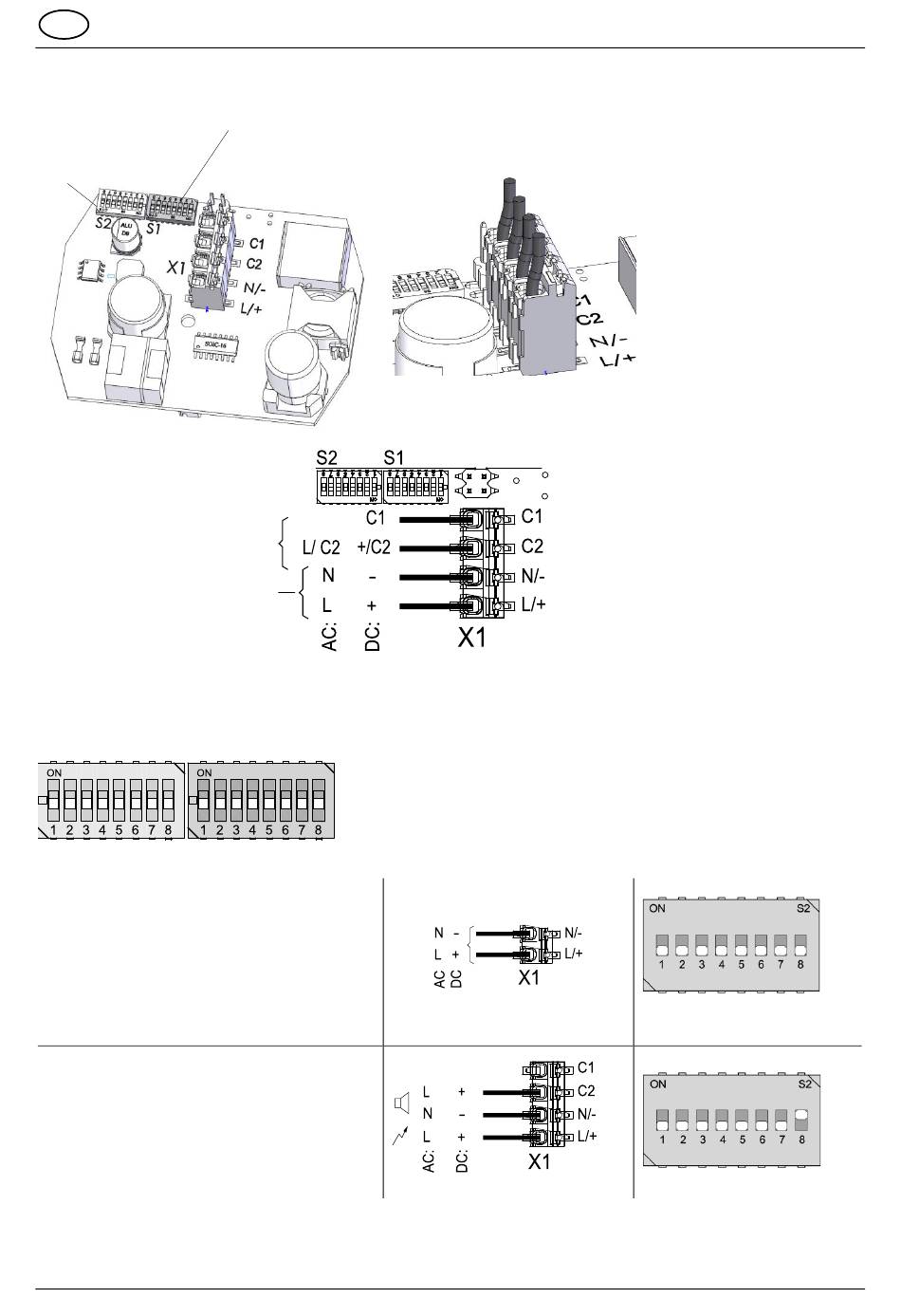

Elektrischer Anschluss/ Bedienelemente PA 1-R / PA L 1-R

Der elektrische Anschluss erfolgt auf der Anschlussplatine im Oberteil/ in der Haube.
S2
Betriebsarten der
Signalleuchte
Steuereingänge/
Betriebsspannung (nur C2)
Betriebsspannungsanschluss
6.3

Anschluss der Betriebsspannung

Bei Kombigerät PA L 1-R können Signalleuchte und Schallgeber zusammen oder separat versorgt werden.
DIP-Schalterstellung S2 auf der Anschlussplatine wie folgt vornehmen:
S1 S2
PA 1-R:
Anschluss der Betriebsspannung
PA L 1-R: Gemeinsame Versorgung von
Signalleuchte und Schallgeber
PA L 1-R:
Getrennte Versorgung von Signalleuchte
und Schallgeber
09/2023
S1
Toneinstellungen
Betriebsanleitung PA L 1-R / PA 1-R
Seite 6 / 11
Die Anschlussdrähte wer-
den in die dafür vorgese-
henen Öffnungen nach
dem push-in-Prinzip ge-
steckt.
S2
S2: alle Schalter auf OFF
Werkseinstellung*
S2
S2: Schalter 8 auf ON
