5.2

Elektrischer Anschluss

➢
Sicherheitshinweise
Installation:
➢ Die vier Kreuzschlitzschrauben in der Haube lösen und diese nach oben hin abnehmen.
➢ Bohrungen für die Montage des Gehäuses sind danach zugänglich, Maße siehe Kapitel
Alternative Montage mit den beigelegten Laschen möglich.

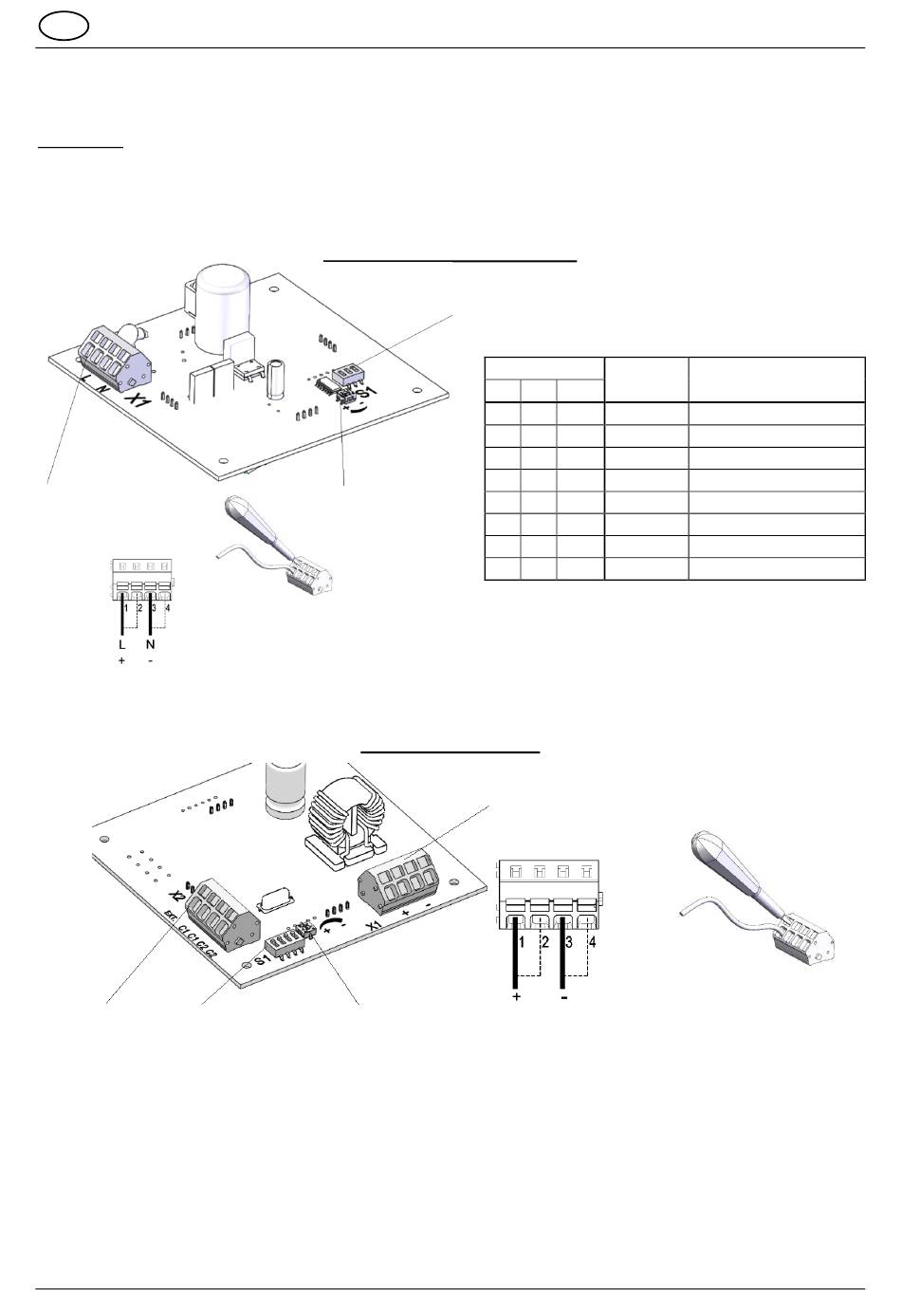

➢ Elektrischen Anschluss auf der Platine in der Haube wie folgt vornehmen:
X1
Betriebsspannungs-
anschluss
AC:
DC:
X2 S1
Externer Wahl der
Steuereingang Betriebsart
Hinweis: Geräte mit DC-Spannung sind mit einem Verpolungsschutz ausgerüstet. Bei Verpolung der An-
schlüsse ist die Funktion gewährleistet.
➢ Nur Kabelverschraubungen mit einer Schutzart von mindestens IP66/ IP67 an den entsprechenden
Durchbrüchen montieren.
➢ Bei der Installation die Anschlussleitungen gegen Zug und Verdrehen absichern.
➢ Nach dem Anschließen der Leitungen das Gerät wieder verschließen.
➢ Zur Sicherstellung der zuverlässigen Signalisierung einen abschließenden Funktionstest durchführen.
10/2020
beachten!
115 – 230 V AC/ 115 – 230 V DC
Steuerung der
Lichtintensität
(15 - 100%)
Anschluss der
Leitung
DC-Version (12 – 48 V)
Steuerung der Lichtintensität
(15 - 100%)
Betriebsanleitung Quadro LED-HI
S1,
Wahl der Betriebsart
S1
1 2 3
OFF OFF OFF
OFF OFF ON
OFF ON OFF
OFF ON ON
ON OFF OFF
ON OFF ON
ON ON OFF
ON ON ON
* Werkseinstellung
X1
Betriebsspannungs-
anschluss
Seite 5 / 6
3. Abmessungen.
Betriebs-
art-Nr.
1 Blitzlicht 0,75 Hz
Blitzlicht 1 Hz *
2
3 Dauerlicht
4 Blinklicht 1 Hz
5 Blitzlicht 2 Hz
6 Blinklicht 2 Hz
7 Blitzlicht 0,1 Hz
8 Blitzlicht 0,5 Hz
Anschluss
der Leitung
