Montage- und Betriebsanleitung
Montieren Sie die Steuerung so, dass die Bedienelemente gut erreichbar sind. Der Gehäusedeckel mit den 3-fach-Druck-
tastern muss zur Montage abgenommen werden.
Die Wandmontage der Steuerung erfolgt mit 4 Schrauben ∅ 4 mm (Kopfdurchmesser max. 8 mm) durch die 4 Befes-
tigungsbohrungen, die ebenfalls die Ge häusedeckelschrauben aufnehmen, gemäß der Maßzeichnung auf der Gehäuse-
unterseite.
Bei Bedarf können Sie weitere Kabelverschraubungen für Geber- und Melderkabel selbst montieren.
Achtung
Achten Sie beim Heraustrennen der Gehäusevorprägungen zur nachträglichen Montage weiterer Kabel-
verschraubungen darauf, keine Bauteile auf den Steuerungsplatinen und nicht das Gehäuse zu beschä-
digen. Montieren Sie nur dichtende Verschraubungen, die die Schutzart des Gehäuses sicherstellen.
Achten Sie beim Wiederaufsetzen des Gehäusedeckels darauf, dass die Dichtung und die Dichtungsnut
sauber sind und der Deckel richtig aufgesetzt ist.
Ziehen Sie die Gehäusedeckelschrauben sorgfältig an. Nur so bleibt die Schutzart IP 65 des Gehäuses
erhalten.

Aus- und Einbau einer Steuerungskarte

Die Torsteuerung S80 für Antriebe mit mechanischer Endabschaltung kann durch
den Austausch der gesteckten Steuerungskarten um- bzw. aufgerüstet werden.
Es stehen folgende Steuerungskarten zur Auswahl:
• MLS Basic Card
• MLS Professional Card
Schalten Sie vor dem Austausch einer Steuerungskarte die gesamte Torsteu erung
spannungsfrei und öffnen Sie den Gehäusedeckel des Steuerungsgehäuses.
Achtung
Es sind die Handhabungsvorschriften für elektrostatisch gefähr-
dete Bauelemente zu beachten. Die MLS Professional Card darf
nur in Verbindung mit einer Schaltleiste betrieben werden. Im Aus-
lieferungszustand können Sicherheitseinrichtungen überbrückt
sein. Beim Umrüsten von MLS Basic Card auf MLS Professional
Card ist darauf zu achten, dass keine unzulässigen Überbrückun-
gen vorhanden sind bzw. entfernt werden.

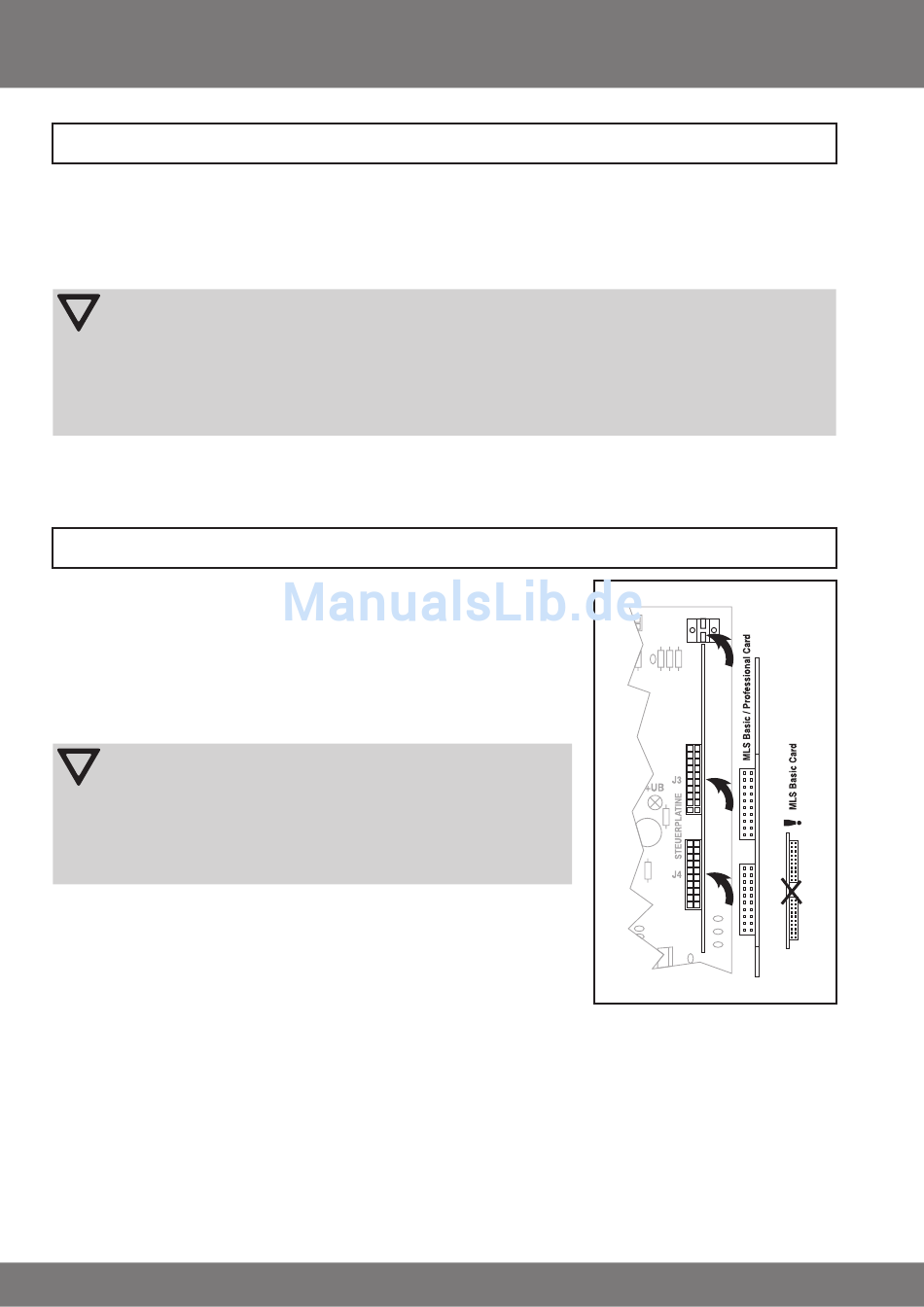

Ziehen Sie die auf den Steckplatz J3/J4 gesteckte Steuerungsplatine vorsichtig
heraus und stecken Sie die neue Steuerungs platine wie nebenstehend gezeigt auf
den Steckplatz J3/J4 rechts auf der S80 Grundplatine wieder ein.
Achten Sie bei der MLS Basic Card auf die richtige Orientierung der Platine!
6

Montage der Steuerung
