Becker VC520 Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

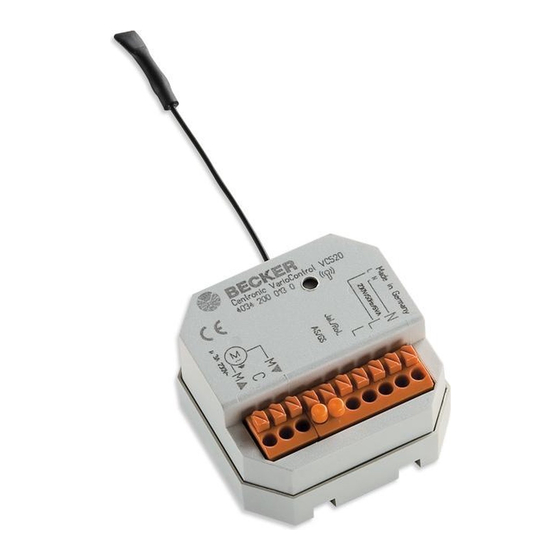

Centronic VarioControl
VC520
Montage- und Betriebsanleitung
de
Funkempfänger potentialfrei
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
Assembly and Operating Instructions
en
Floating radio receiver
Important information for:
• Fitters / • Electricians / • Users
Please forward accordingly!
These instructions must be kept safe for future reference.
Notice de montage et d'utilisation
fr
Récepteur radio sans potentiel
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
Montage- en gebruiksaanwijzing
nl
Draadloze ontvanger potentiaalvrij
Belangrijke informatie voor:
• de monteur / • de elektricien / • de gebruiker
Aan de betreffende personen doorgeven!
De gebruiker dient deze originele gebruiksaanwijzing te bewaren.
4034 630 028 0f     12.05.2017     309307
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Becker VC520

Inhaltszusammenfassung für Becker VC520

  • Seite 1 Centronic VarioControl VC520 Montage- und Betriebsanleitung Funkempfänger potentialfrei Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. Assembly and Operating Instructions Floating radio receiver Important information for: •...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemeines.....................  3 Gewährleistung.................. 3 Sicherheitshinweise .................  4 Bestimmungsgemäße Verwendung ............ 5 Anzeigen- und Tastenerklärung.............. 6 Anschluss als Antriebssteuergerät.............  6 Anschluss als Gruppensteuergerät ............ 8 Funktionserklärung ..................  9 Einlernen des Funks ................ 10 Programmierung Zwischenposition I + II............ 13 Technische Daten ................... 15 Was tun wenn...?.................. 16 Vereinfachte EU-Konformitätserklärung............ 16 2 - de...

  • Seite 3: Allgemeines

    Allgemeines Der vom Werk ausgelieferte Funkempfänger wandelt Funksignale in Steuer- signale um. Ein bedrahteter Antrieb kann mit dem Funkempfänger per Funk gesteuert werden. Der Funkempfänger kann mit allen Sendern des Centronic Steuerungsprogramms angesteuert werden. Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes die vorliegende Montage- und Betriebsanleitung.

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Die folgenden Sicherheitshinweise und Warnungen dienen zur Abwendung von Gefahren sowie zur Vermeidung von Personen- und Sachschäden. Allgemeine Hinweise • Die Vorschriften der örtlichen Energieversorgungsunternehmen sowie die Bestimmungen für nasse und feuchte Räume nach VDE 100, sind beim Anschluss einzuhalten. •...

  • Seite 5: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Der Funkempfänger in der vorliegenden Anleitung darf ausschließlich für die Ansteuerung von Rollladen- und Sonnenschutzanlagen verwendet werden. Der Anschluss von Fremdgeräten muss in Rücksprache mit dem Fachhandel durchgeführt werden. • Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit erhöhtem Störungsrisiko betrieben werden dürfen (z.

  • Seite 6: Anzeigen- Und Tastenerklärung

    Anzeigen- und Tastenerklärung Centronic VarioControl VC520 4034 200 013 0 IP 20 Antenne Einlerntaste Anschlussklemmen Anschluss als Antriebssteuergerät VORSICHT • Verletzungsgefahr durch Stromschlag. • Anschluss nur durch eine Elektrofachkraft! • Gerät bietet nur Handrückenschutz kein Berührungs- schutz. • Antenne nicht knicken, kürzen oder verlängern.
  • Seite 7 • Beachten Sie den Schaltstrom des Gerätes. 1. Schließen Sie das Gerät wie folgt an: Rohrantrieb grün-gelb blau braun / schwarz schwarz / braun 2. Lernen Sie einen Sender auf den Empfänger ein (siehe Kapitel „Einlernen des Funks“) 3. Befestigen Sie das Gerät in der Dose. Achten Sie auf optimalen Funkempfang.

  • Seite 8: Anschluss Als Gruppensteuergerät

    Anschluss als Gruppensteuergerät VORSICHT • Verletzungsgefahr durch Stromschlag. • Anschluss nur durch eine Elektrofachkraft! • Gerät bietet nur Handrückenschutz kein Berührungs- schutz. • Antenne nicht knicken, kürzen oder verlängern. • Einlerntaste nur mit isoliertem Werkzeug bedienen. • Beachten Sie den Schaltstrom des Gerätes. 1.

  • Seite 9: Funktionserklärung

    Achten Sie auf optimalen Funkempfang. Funktionserklärung Antriebssteuergerät Wird der Funkempfänger als Antriebssteuergerät eingesetzt, wird der Antrieb direkt an das Gerät angeschlossen. Funkbefehle werden in Fahrbefehle um- gewandelt. Mit einer Brücke zwischen L und C können Sie einen Antrieb 230 V/50 Hz direkt betreiben. Gruppensteuergerät (GS) Wird der Funkempfänger als Gruppensteuergerät eingesetzt, können andere Gruppensteuergeräte/Antriebssteuergeräte angesteuert werden.

  • Seite 10: Einlernen Des Funks

    Einlernen des Funks VORSICHT • Verletzungsgefahr durch Stromschlag. • Anschluss nur durch eine Elektrofachkraft! • Gerät bietet nur Handrückenschutz kein Berührungs- schutz. • Einlerntaste nur mit isoliertem Werkzeug bedienen. • Beachten Sie den Schaltstrom des Gerätes. Funkempfänger in Lernbereitschaft bringen a) Funkempfänger in Lernbereitschaft bringen durch Einschalten der Spannung Schalten Sie die Spannung ein.

  • Seite 11: Einlernen Weiterer Sender

    Einlernen weiterer Sender Es können neben dem Mastersender noch bis zu 15 Sender (davon max. 3 Sensoren) in den Funkempfänger eingelernt werden. Drücken Sie die Einlerntaste des eingelernten Mastersenders für 3 Sekunden. ▻ Der Empfänger quittiert. Drücken Sie nun die Einlerntaste eines neuen Senders, der dem Funkempfän- ger noch nicht bekannt ist, für 3 Sekunden.

  • Seite 12: Alle Sender Löschen (Außer Mastersender)

    Alle Sender löschen (außer Mastersender) Drücken Sie die Einlerntaste am Mastersender für 3 Sekunden. ▻ Der Empfänger quittiert. Drücken Sie noch einmal die Einlerntaste am Mastersender für 3 Sekunden. ▻ Der Empfänger quittiert. Drücken Sie noch einmal die Einlerntaste am Mastersender für 10 Sekunden. ▻...

  • Seite 13: Programmierung Zwischenposition I + Ii

    Programmierung Zwischenposition I + II Zwischenposition I Die Zwischenposition I ist eine frei wählbare Position des Be- hanges, zwischen der oberen und unteren Endlage. Vor dem Einstellen der Zwischenposition I müssen beide Endlagen eingestellt sein. Die Zwischenposition I wird aus der oberen Endlage ange- fahren.

  • Seite 14: Einstellen Der Zwischenposition

    Zwischenposition II Anwendung Funktion Rollladenbetrieb Lüftung Markisenbetrieb Tuchspannung Jalousiebetrieb Wendung Mit dieser Funktion können Sie den Behang aus der unteren Endlage soweit wieder Auffahren, dass die gewünschte Zwi- schenposition II erreicht wird. Vor dem Einstellen der Zwi- schenposition II müssen beide Endlagen eingestellt sein. Einstellen der Zwischenposition II Fahren Sie den Behang aus der unteren Endlage in die gewünschte Zwischen- position II.

  • Seite 15: Technische Daten

    Hinweis für den Jalousiebetrieb Ist eine Zwischenposition II gespeichert, wird diese nach An- fahrt der Zwischenposition I ausgeführt. Wenn keine Zwi- schenposition I gespeichert ist, wird diese nach Ablauf der Laufzeit ausgeführt. Technische Daten Nennspannung 230-240 V AC / 50 Hz Schaltstrom 3 A /230-240 V AC bei cos Schutzart...

  • Seite 16: Was Tun Wenn

    Zwischenposition I / II lassen sich Zwischenposition I / II löschen und nicht programmieren. neu programmieren. Vereinfachte EU-Konformitätserklärung Hiermit erklärt Becker-Antriebe GmbH, dass diese Funkanlage der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden In- ternetadresse verfügbar: www.becker-antriebe.de/ce Technische Änderungen vorbehalten.
  • Seite 17 17 - de...
  • Seite 33 33 - en...
