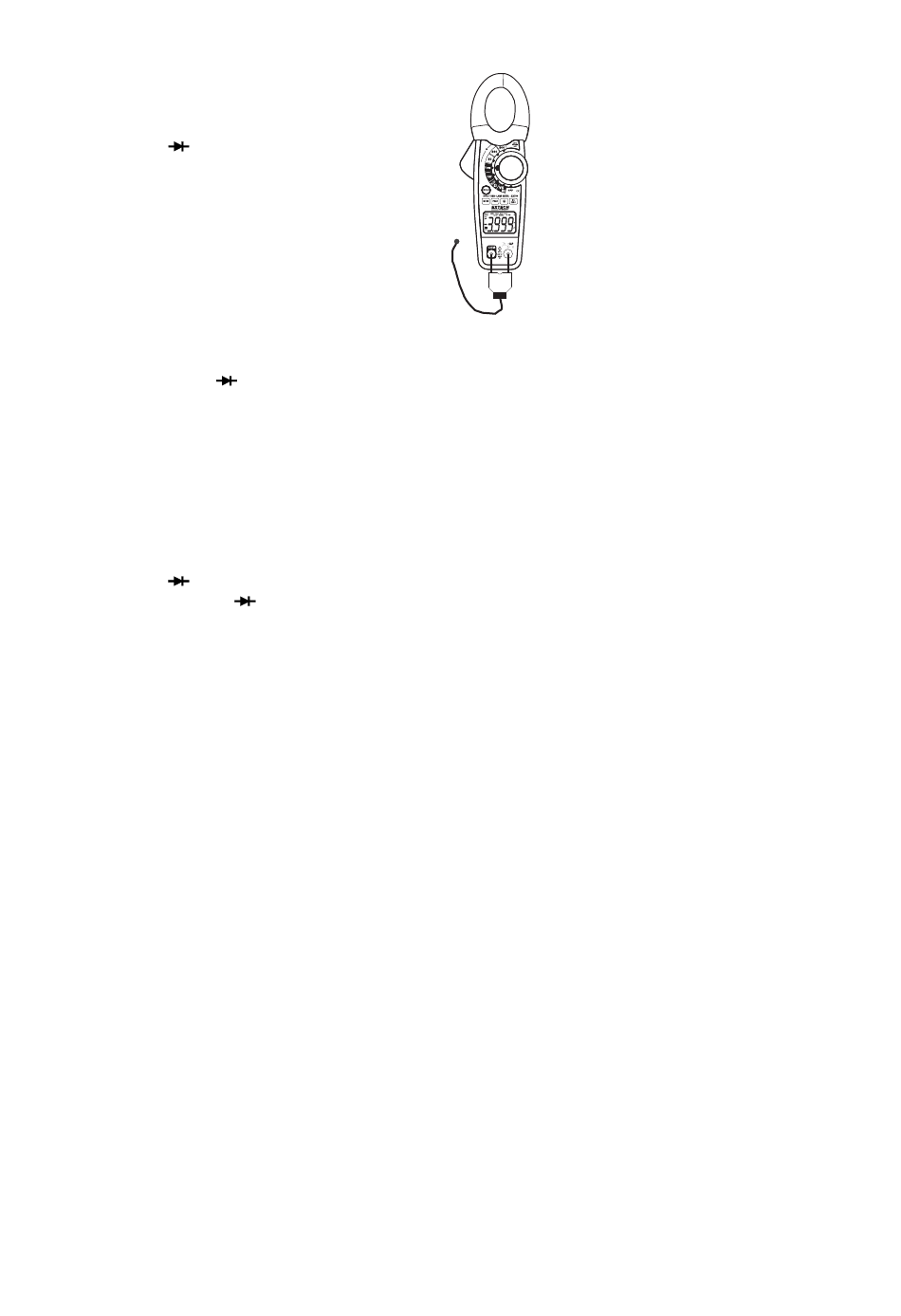

Temperaturmessungen
(nur EX730)
1.
Den Funktionswahlschalter auf TEMP stellen.
2.
Den Temperaturfühler in die negative COM und die positive
V·Ω·CAP·TEMP·Hz·
Polung achten.
3.
Das zu prüfende Gerät mit der Spitze des Temperaturfühlers
berühren. Der Temperaturfühler muss das zu messende Teil so
lange berühren, bis sich die Messanzeige stabilisiert hat.
4.
Lesen Sie nun die Temperatur im Display ab. Die Digitalanzeige
gibt den richtigen Dezimalwert mit Punkt an.
5.
Mit der Taste MODE °F oder °C wählen.
WARNUNG : Stromschlaggefahr. Stellen Sie sicher, dass der Temperaturfühler entfernt
wurde, bevor eine andere Messfunktion eingestellt wird.
Durchgangsprüfungen
1.
Das schwarze Messkabel in die negative COM-Buchse und das rote Messkabel in die
positive V·Ω·CAP·TEMP·Hz·
2.
Den Funktionswahlschalter auf
3.
Mit der Taste MODE den Durchgang "
ändert sich, sobald die Taste MODE gedrückt wird.
4.
Berühren Sie den Schaltkreis oder das zu prüfende Element mit den
Messkabelspitzen.
5.
Wenn der Widerstand unter < 40Ω liegt, ertönt ein akustisches Signal.
Diodentest
1.
Den Bananenstecker des schwarzen Messkabels in die negative COM-Buchse
stecken und den Bananenstecker des roten Messkabels in die positive
V·Ω·CAP·TEMP·Hz-
2.
Den Funktionswahlschalter auf ..... stellen. Falls erforderlich mit der Taste MODE die
Diodenmessfunktion einstellen (das Diodensymbol erscheint im Diodentestmodus auf
dem LCD).
3.
Berühren Sie die Diode oder die zu prüfende Halbleiterverbindung mit den
Messkabelspitzen. Notieren Sie sich die Messung. Kehren Sie die Messkabelpolarität
um, indem Sie die roten und schwarzen Kabel umkehren. Notieren Sie diese
Messung
4.
Die Diode oder Verbindung kann wie folgt ausgewertet werden:
•
Wenn eine Messung einen Wert (normalerweise 0,400V bis 0,900V)
ergibt und die andere Messung OL anzeigt, dann ist die Diode in
Ordnung.
•
Wenn beide Messungen OL anzeigen, dann ist das Gerät offen.
•
Wenn beide Messungen sehr niedrige Werte oder sogar "0" anzeigen,
dann ist das Gerät kurzgeschlossen.
Buchse stecken, dabei auf die richtige
Buchse stecken.
stellen.
•)
)
)
wählen. Das Symbol auf dem Display
•)
)"
)
Buchse stecken.
7
