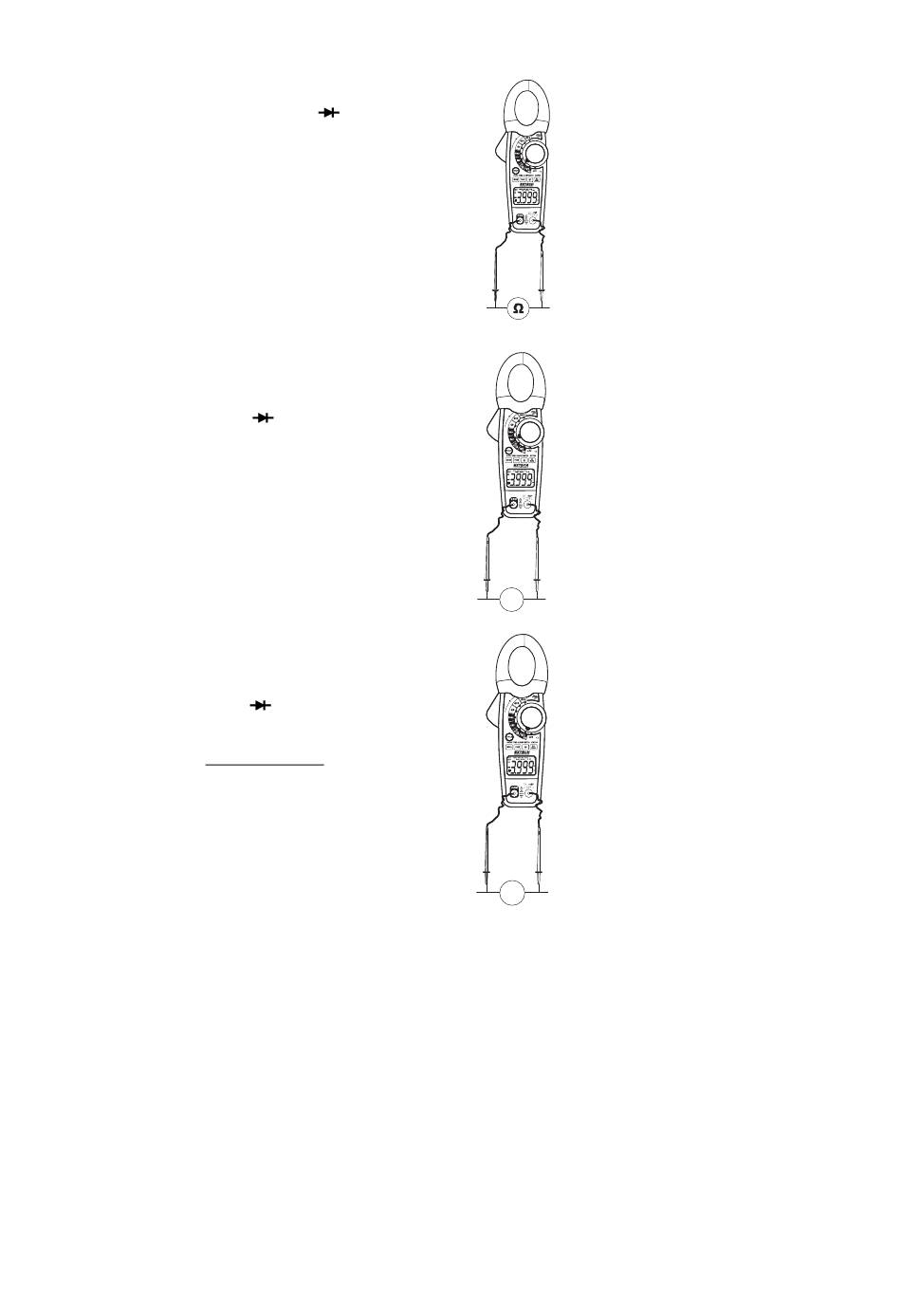

Widerstandsmessungen
1.
Das schwarze Messkabel in die negative COM-Buchse und das rote
Messkabel in die positive V·Ω·CAP·TEMP·Hz·
Den Funktionswahlschalter auf Ω
2.
3.
Berühren Sie den Schaltkreis oder das zu prüfende Element mit den
Messkabelspitzen.
4.
Den Widerstand auf dem LCD ablesen.
Messung der elektrischen Kapazität
WARNUNG : Stromschlaggefahr. Den zu prüfenden Kondensator vor dem Messvorgang
entladen.
1.
Den Funktionswahlschalter auf CAP stellen.
2.
Den Bananenstecker des schwarzen Messkabels in die negative
COM-Buchse stecken und den Bananenstecker des roten Messkabels
in die positive V·Ω·CAP·TEMP·Hz-
3.
Berühren Sie das zu prüfende Element mit den Messkabelspitzen.
Wenn "dISC" auf dem Display erscheint, entfernen Sie das Teil und
entladen Sie es.
4.
Lesen Sie nun den Kapazitätswert im Display ab.
5.
Das Display gibt den richtigen Dezimalwert mit Punkt an.
Hinweis: Bei Messungen von großen Kapazitäten kann es ein paar Minuten
dauern, bis sich die endgültige Messanzeige stabilisiert hat.
Frequenzmessungen
1.
Den Bananenstecker des schwarzen Messkabels in die negative
COM-Buchse stecken und den Bananenstecker des roten Messkabels
in die positive V·Ω·CAP·TEMP·Hz-
2.
Den Funktionswahlschalter auf V Hz stellen.
3.
Die Taste MODE drücken und gedrückt halten, um die Funktion
Frequenz (Hz) zu wählen. „k HZ" erscheint auf dem Display.
4.
Berühren Sie das zu prüfende Element mit den Messkabelspitzen.
5.
Lesen Sie nun den Frequenzwert im Display ab.
6.
Das Display gibt den richtigen Dezimalwert mit Punkt an.
7.
Erneut die Taste MODE drücken und gedrückt halten, um zum
Spannungsmodus zurückzukehren.
Buchse stecken.
stellen.
Buchse stecken.
Buchse stecken.
