Bedienungsanleitung PCR Workstation Pro

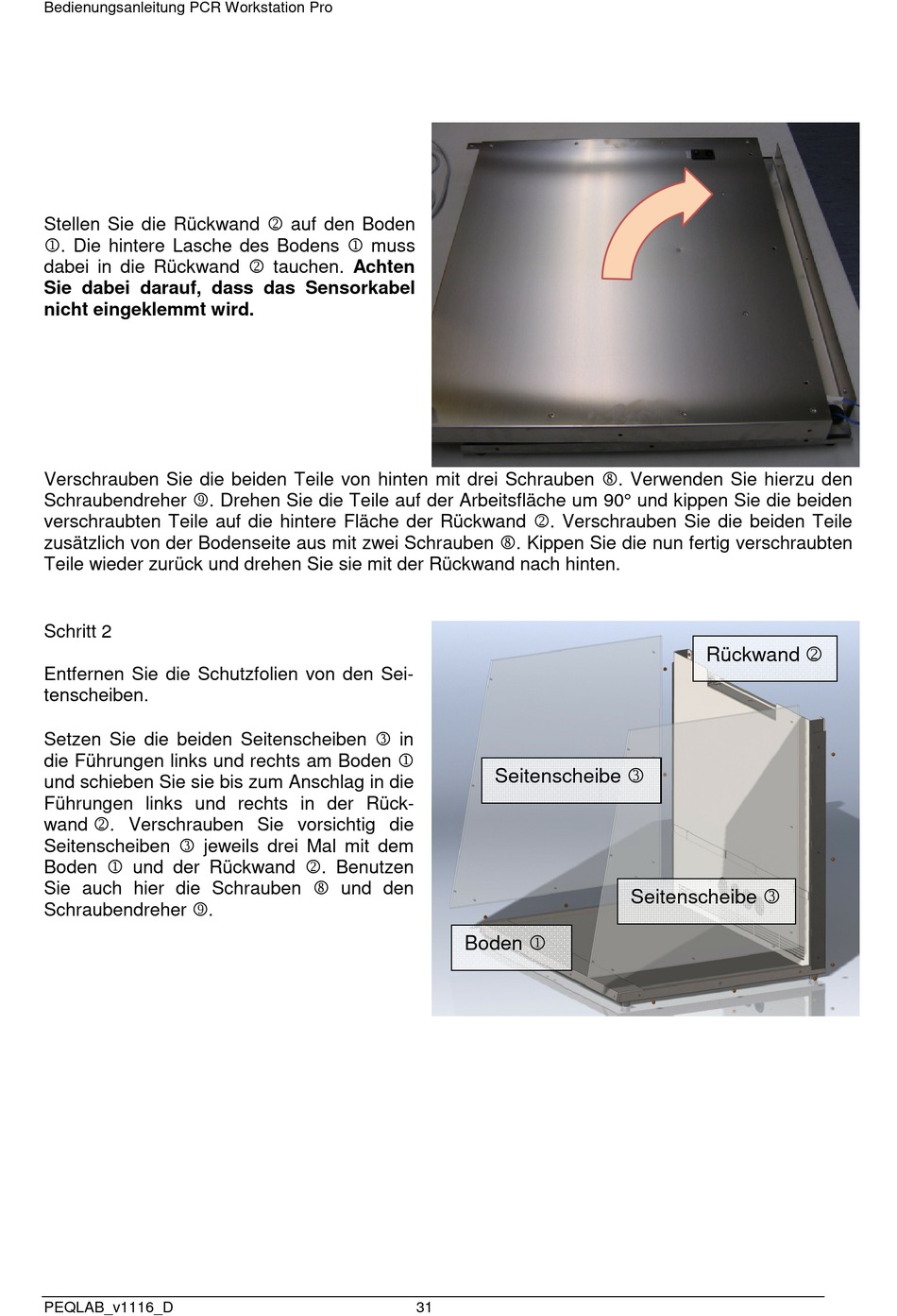

Stellen Sie die Rückwand 2 auf den Boden
1. Die hintere Lasche des Bodens 1 muss
dabei in die Rückwand 2 tauchen. Achten
Sie dabei darauf, dass das Sensorkabel
nicht eingeklemmt wird.
Verschrauben Sie die beiden Teile von hinten mit drei Schrauben 8. Verwenden Sie hierzu den
Schraubendreher 9. Drehen Sie die Teile auf der Arbeitsfläche um 90° und kippen Sie die beiden
verschraubten Teile auf die hintere Fläche der Rückwand 2. Verschrauben Sie die beiden Teile
zusätzlich von der Bodenseite aus mit zwei Schrauben 8. Kippen Sie die nun fertig verschraubten
Teile wieder zurück und drehen Sie sie mit der Rückwand nach hinten.
Schritt 2
Rückwand 2
Entfernen Sie die Schutzfolien von den Sei-
tenscheiben.
Setzen Sie die beiden Seitenscheiben 3 in
die Führungen links und rechts am Boden 1
Seitenscheibe 3
und schieben Sie sie bis zum Anschlag in die
Führungen links und rechts in der Rück-
wand 2. Verschrauben Sie vorsichtig die
Seitenscheiben 3 jeweils drei Mal mit dem
Boden 1 und der Rückwand 2. Benutzen
Sie auch hier die Schrauben 8 und den
Seitenscheibe 3
Schraubendreher 9.
Boden 1
PEQLAB_v1116_D 31
