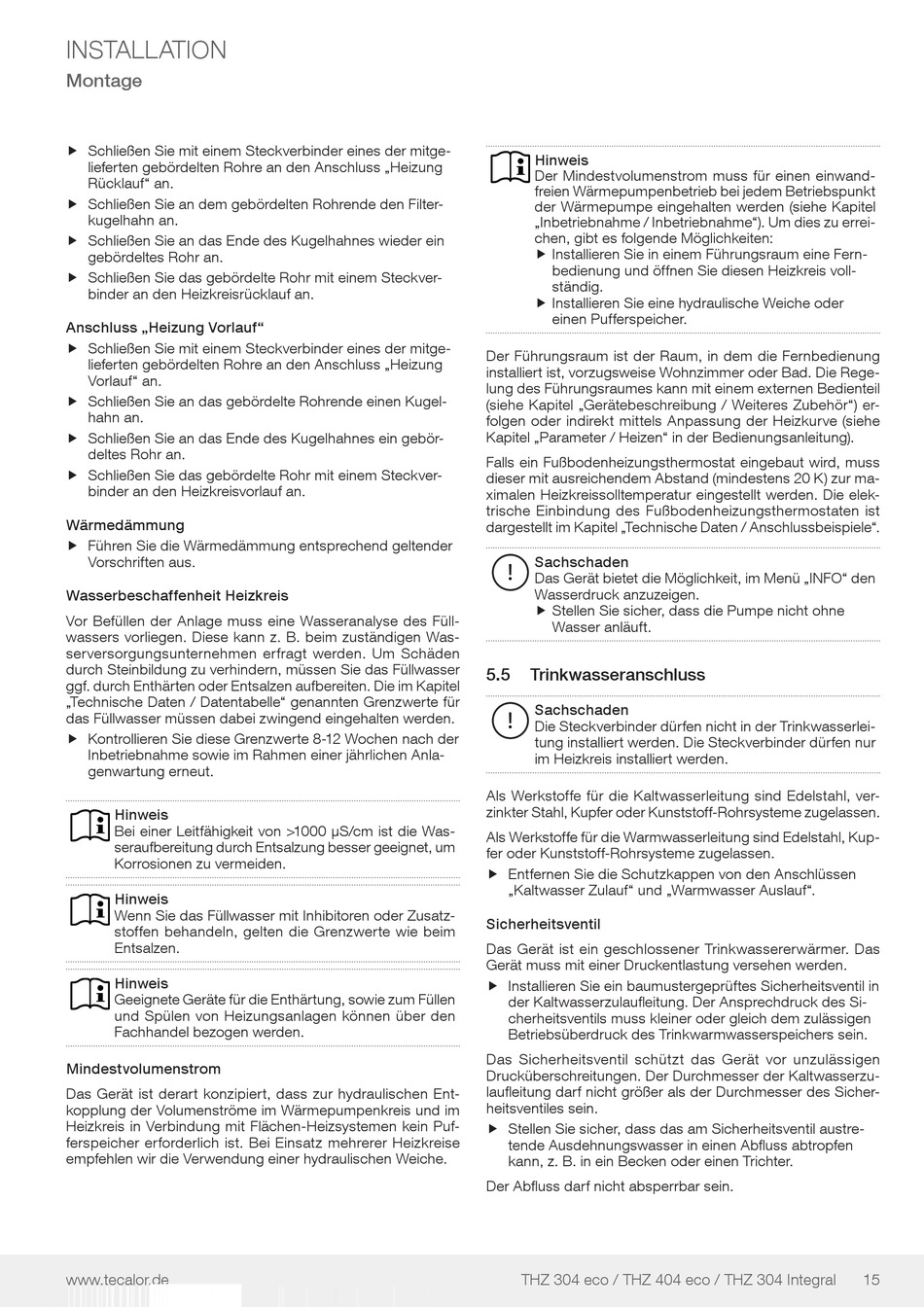

INSTALLATION
Montage
f Schließen Sie mit einem Steckverbinder eines der mitge-
f
lieferten gebördelten Rohre an den Anschluss „Heizung
Rücklauf" an.
f Schließen Sie an dem gebördelten Rohrende den Filter-
f
kugelhahn an.
f Schließen Sie an das Ende des Kugelhahnes wieder ein
f
gebördeltes Rohr an.
f Schließen Sie das gebördelte Rohr mit einem Steckver-
f
binder an den Heizkreisrücklauf an.
Anschluss „Heizung Vorlauf"
f Schließen Sie mit einem Steckverbinder eines der mitge- f
lieferten gebördelten Rohre an den Anschluss „Heizung
Vorlauf" an.
f Schließen Sie an das gebördelte Rohrende einen Kugel-
f
hahn an.
f Schließen Sie an das Ende des Kugelhahnes ein gebör-
f
deltes Rohr an.
f Schließen Sie das gebördelte Rohr mit einem Steckver-
f
binder an den Heizkreisvorlauf an.
Wärmedämmung
f Führen Sie die Wärmedämmung entsprechend geltender f
Vorschriften aus.
Wasserbeschaffenheit Heizkreis
Vor Befüllen der Anlage muss eine Wasseranalyse des Füll-
wassers vorliegen. Diese kann z. B. beim zuständigen Was-
serversorgungsunternehmen erfragt werden. Um Schäden
durch Steinbildung zu verhindern, müssen Sie das Füllwasser
ggf. durch Enthärten oder Entsalzen aufbereiten. Die im Kapitel
„Technische Daten / Datentabelle" genannten Grenzwerte für
das Füllwasser müssen dabei zwingend eingehalten werden.
f Kontrollieren Sie diese Grenzwerte 8-12 Wochen nach der
f
Inbetriebnahme sowie im Rahmen einer jährlichen Anla-
genwartung erneut.
Hinweis
Bei einer Leitfähigkeit von >1000 μS/cm ist die Was-
seraufbereitung durch Entsalzung besser geeignet, um
Korrosionen zu vermeiden.
Hinweis
Wenn Sie das Füllwasser mit Inhibitoren oder Zusatz-
stoffen behandeln, gelten die Grenzwerte wie beim
Entsalzen.
Hinweis
Geeignete Geräte für die Enthärtung, sowie zum Füllen
und Spülen von Heizungsanlagen können über den
Fachhandel bezogen werden.
Mindestvolumenstrom
Das Gerät ist derart konzipiert, dass zur hydraulischen Ent-
kopplung der Volumenströme im Wärmepumpenkreis und im
Heizkreis in Verbindung mit Flächen-Heizsystemen kein Puf-
ferspeicher erforderlich ist. Bei Einsatz mehrerer Heizkreise
empfehlen wir die Verwendung einer hydraulischen Weiche.
www.tecalor.de
Hinweis
Der Mindestvolumenstrom muss für einen einwand-
freien Wärmepumpenbetrieb bei jedem Betriebspunkt
der Wärmepumpe eingehalten werden (siehe Kapitel
„Inbetriebnahme / Inbetriebnahme"). Um dies zu errei-
chen, gibt es folgende Möglichkeiten:
f Installieren Sie in einem Führungsraum eine Fern-
f
bedienung und öffnen Sie diesen Heizkreis voll-
ständig.
f Installieren Sie eine hydraulische Weiche oder
f
einen Pufferspeicher.
Der Führungsraum ist der Raum, in dem die Fernbedienung
installiert ist, vorzugsweise Wohnzimmer oder Bad. Die Rege-
lung des Führungsraumes kann mit einem externen Bedienteil
(siehe Kapitel „Gerätebeschreibung / Weiteres Zubehör") er-
folgen oder indirekt mittels Anpassung der Heizkurve (siehe
Kapitel „Parameter / Heizen" in der Bedienungsanleitung).
Falls ein Fußbodenheizungsthermostat eingebaut wird, muss
dieser mit ausreichendem Abstand (mindestens 20 K) zur ma-
ximalen Heizkreissolltemperatur eingestellt werden. Die elek-
trische Einbindung des Fußbodenheizungsthermostaten ist
dargestellt im Kapitel „Technische Daten / Anschlussbeispiele".
Sachschaden
!
Das Gerät bietet die Möglichkeit, im Menü „INFO" den
Wasserdruck anzuzeigen.
f Stellen Sie sicher, dass die Pumpe nicht ohne f
Wasser anläuft.
5.5

Trinkwasseranschluss

Sachschaden
!
Die Steckverbinder dürfen nicht in der Trinkwasserlei-
tung installiert werden. Die Steckverbinder dürfen nur
im Heizkreis installiert werden.
Als Werkstoffe für die Kaltwasserleitung sind Edelstahl, ver-
zinkter Stahl, Kupfer oder Kunststoff-Rohrsysteme zugelassen.
Als Werkstoffe für die Warmwasserleitung sind Edelstahl, Kup-
fer oder Kunststoff-Rohrsysteme zugelassen.
f Entfernen Sie die Schutzkappen von den Anschlüssen
f
„Kaltwasser Zulauf" und „Warmwasser Auslauf".
Sicherheitsventil
Das Gerät ist ein geschlossener Trinkwassererwärmer. Das
Gerät muss mit einer Druckentlastung versehen werden.
f Installieren Sie ein baumustergeprüftes Sicherheitsventil in
f
der Kaltwasserzulaufleitung. Der Ansprechdruck des Si-
cherheitsventils muss kleiner oder gleich dem zulässigen
Betriebsüberdruck des Trinkwarmwasserspeichers sein.
Das Sicherheitsventil schützt das Gerät vor unzulässigen
Drucküberschreitungen. Der Durchmesser der Kaltwasserzu-
laufleitung darf nicht größer als der Durchmesser des Sicher-
heitsventiles sein.
f Stellen Sie sicher, dass das am Sicherheitsventil austre-
f
tende Ausdehnungswasser in einen Abfluss abtropfen
kann, z. B. in ein Becken oder einen Trichter.
Der Abfluss darf nicht absperrbar sein.
THZ 304 eco / THZ 404 eco / THZ 304 Integral 15
